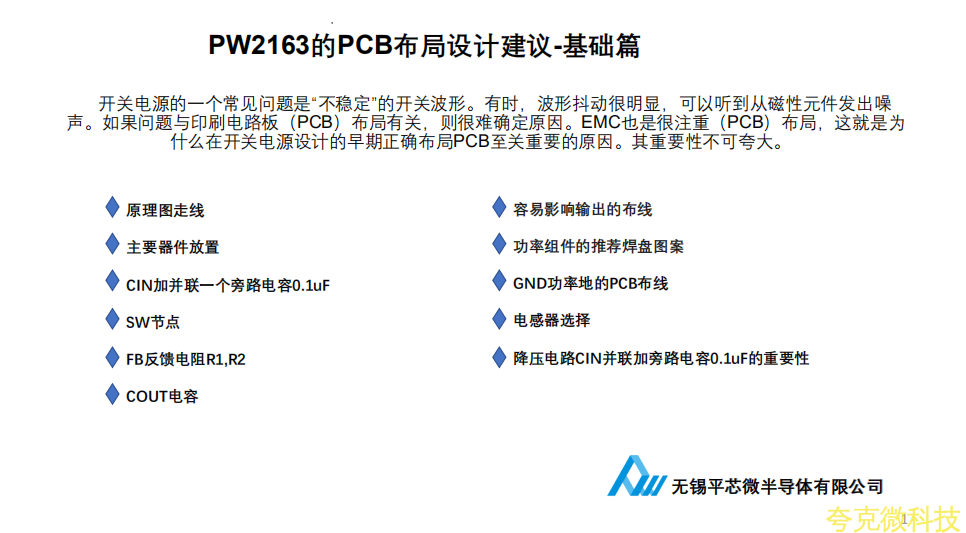

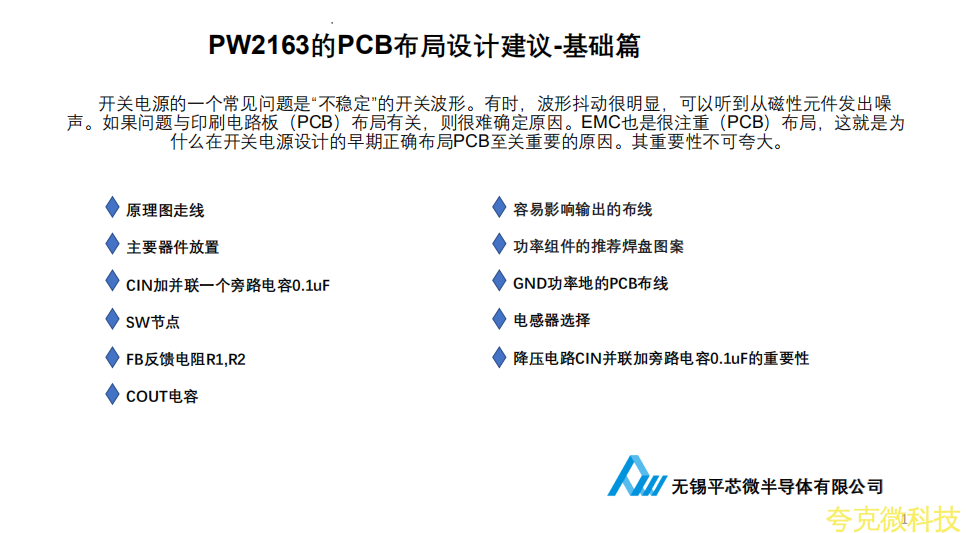

       开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

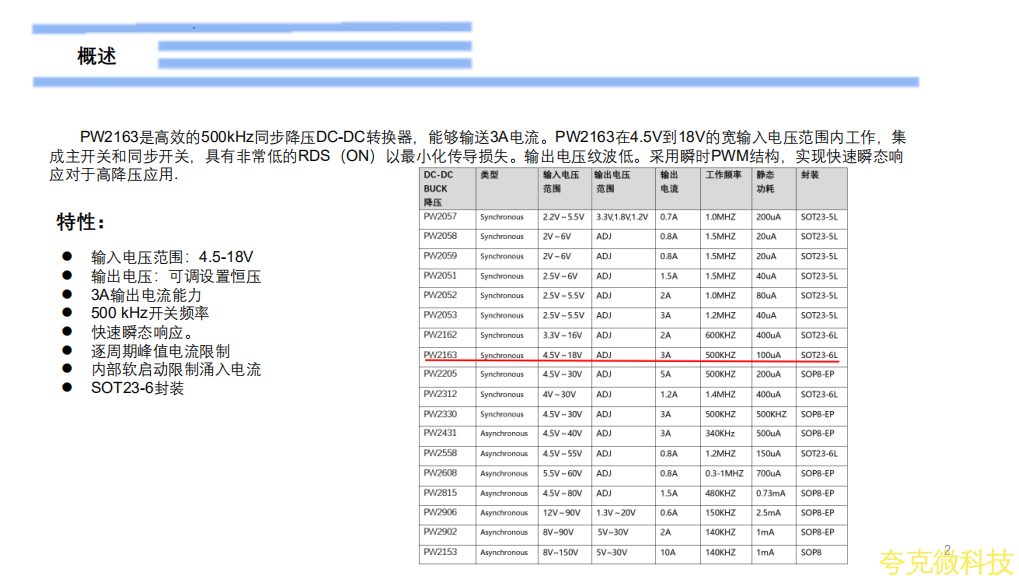

           PW2163是高效的500kHz同步降压DC-DC转换器,能够输送3A电流。PW2163在4.5V到18V的宽输入电压范围内工作,集成主开关和同步开关,具有非常低的RDS(ON)以最小化传导损失。输出电压纹波低。采用瞬时PWM结构,实现快速瞬态响应对于高降压应用.

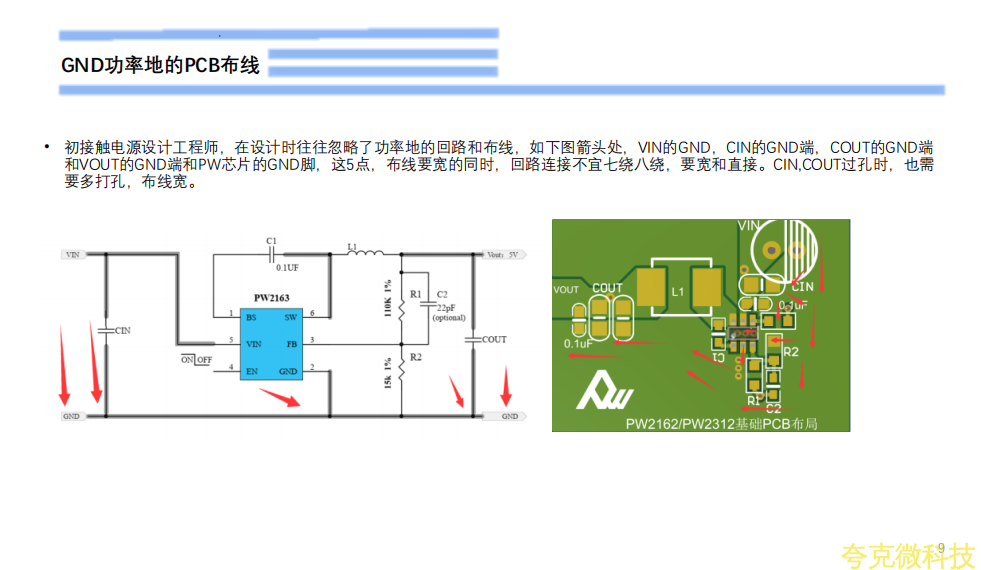

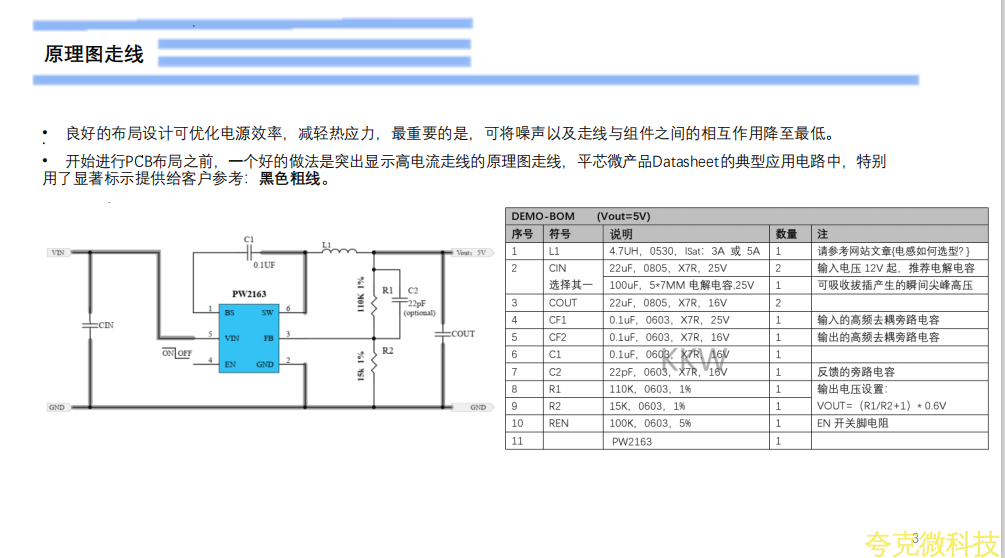

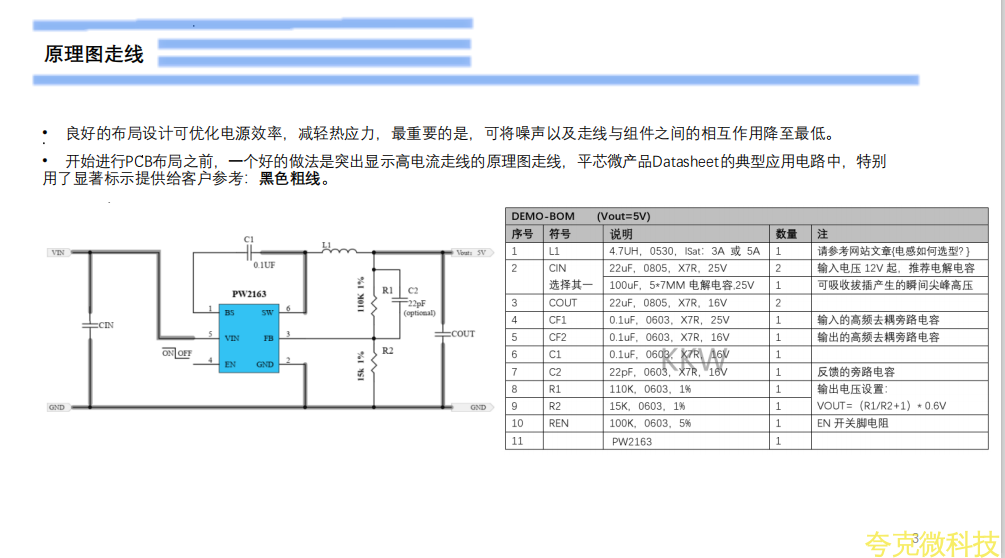

     开始进行PCB布局之前,一个好的做法是突出显示高电流走线的原理图走线,平芯微产品Datasheet的典型应用电路中,特别 用了显著标示提供给客户参考:黑色粗线。

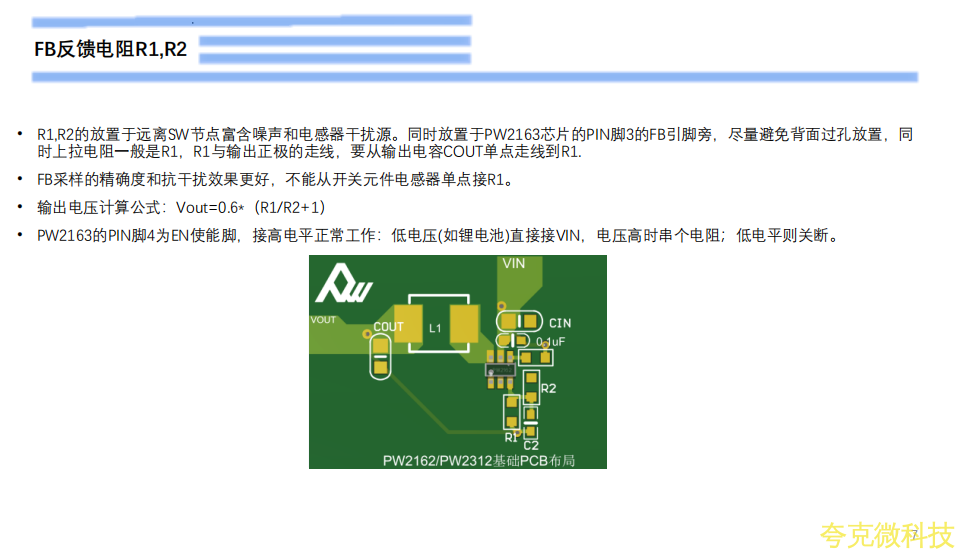

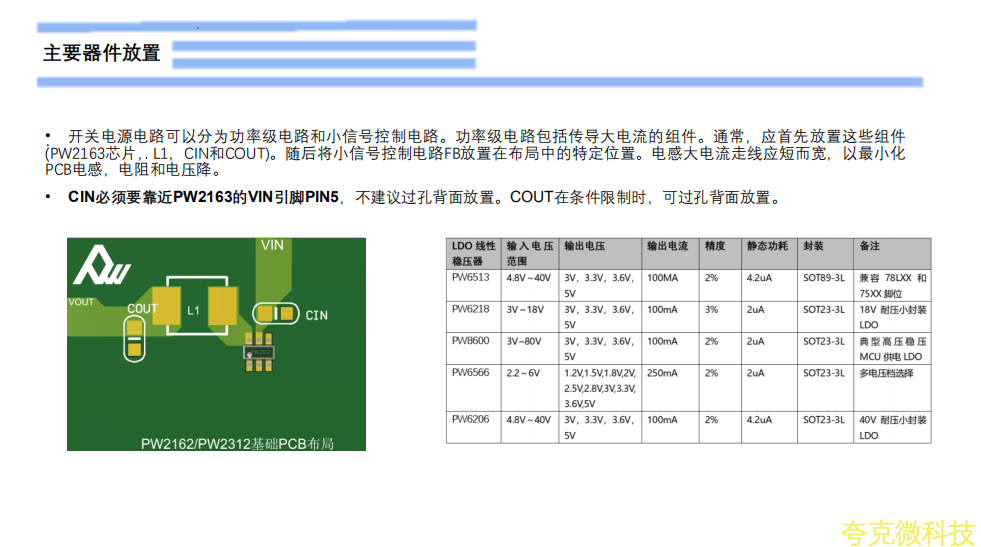

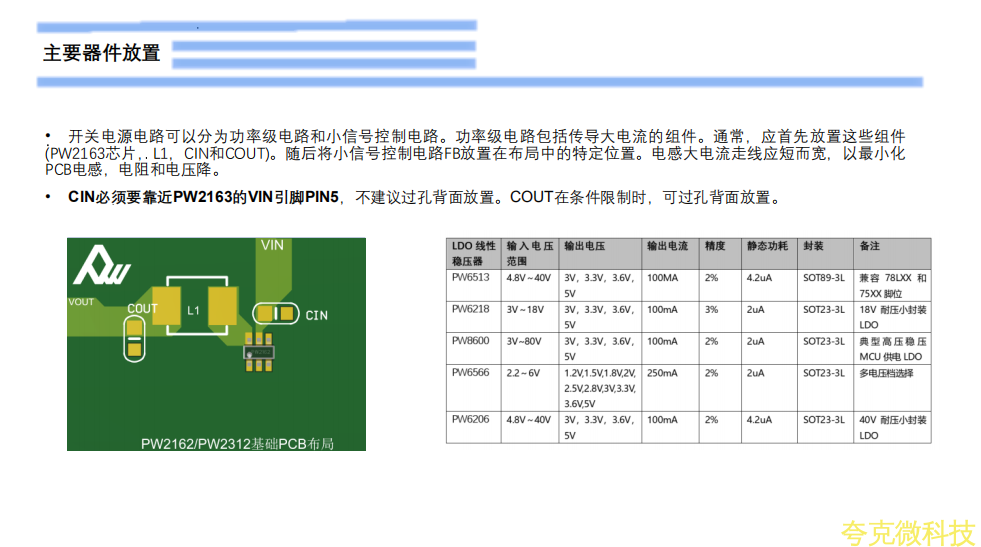

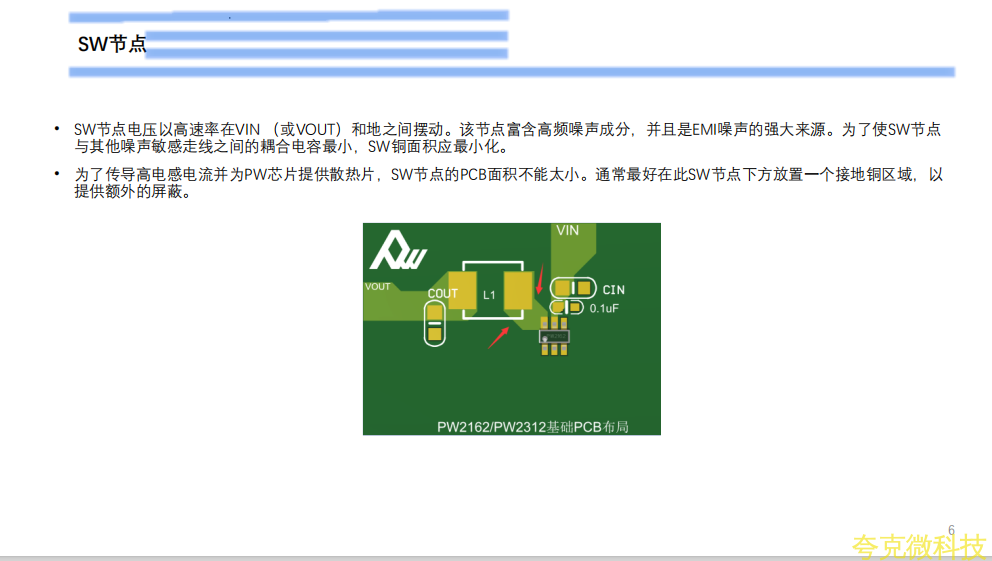

      R1,R2的放置于远离SW节点富含噪声和电感器干扰源。同时放置于PW2163芯片的PIN脚3的FB引脚旁,尽量避免背面过孔放置,同时上拉电阻一般是R1,R1与输出正极的走线,要从输出电容COUT单点走线到R1.

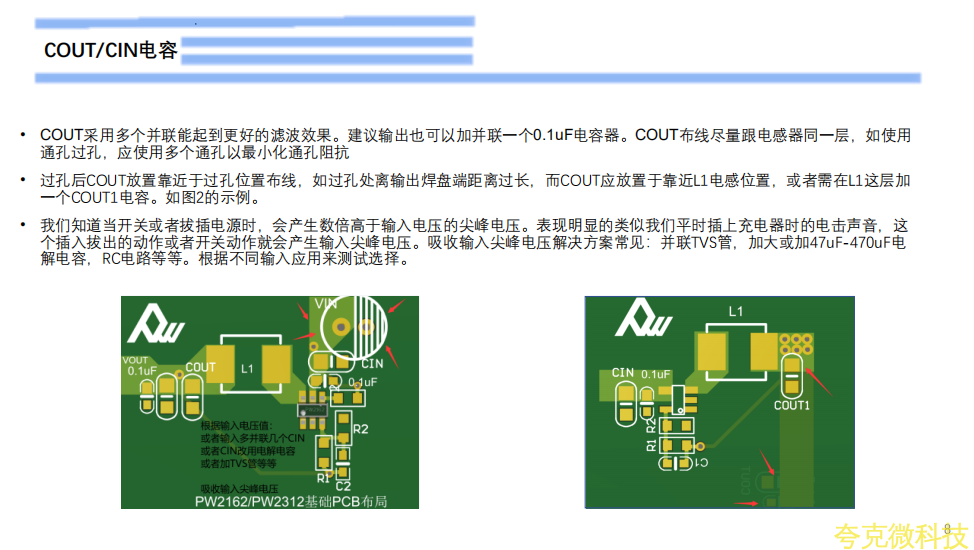

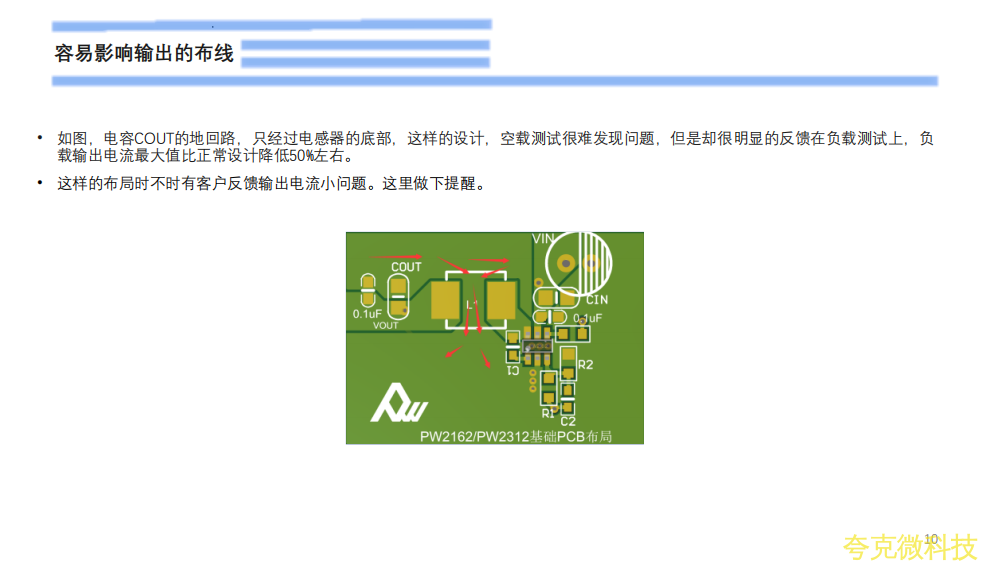

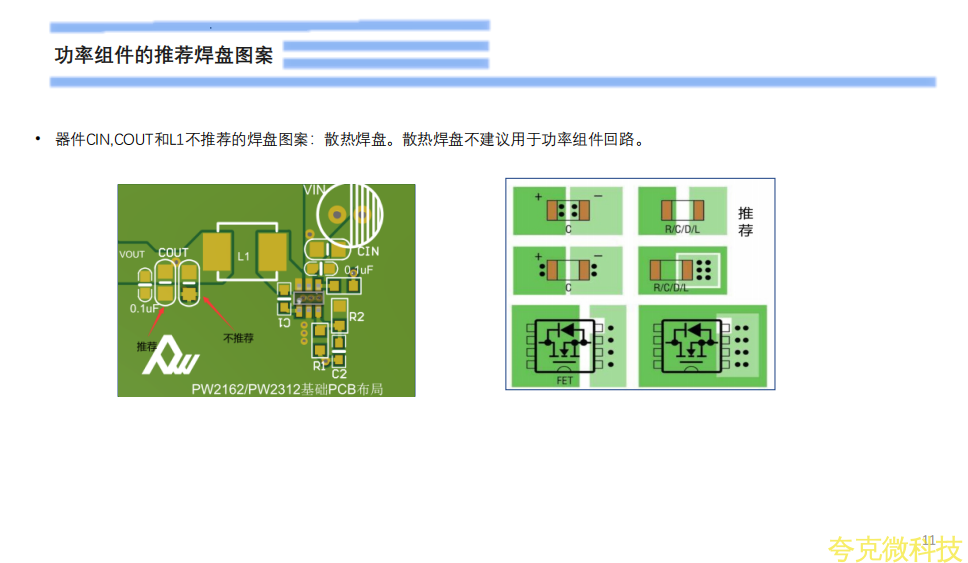

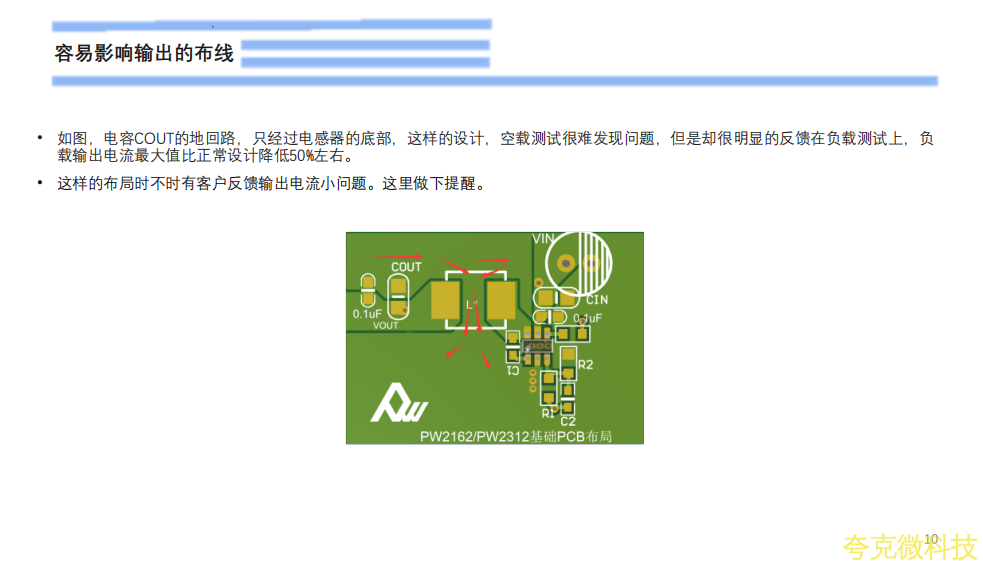

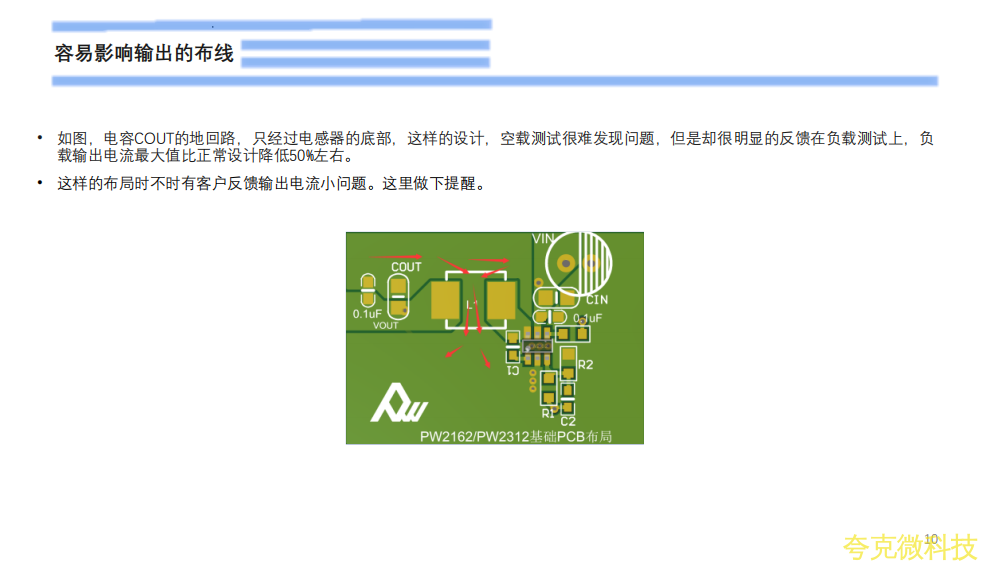

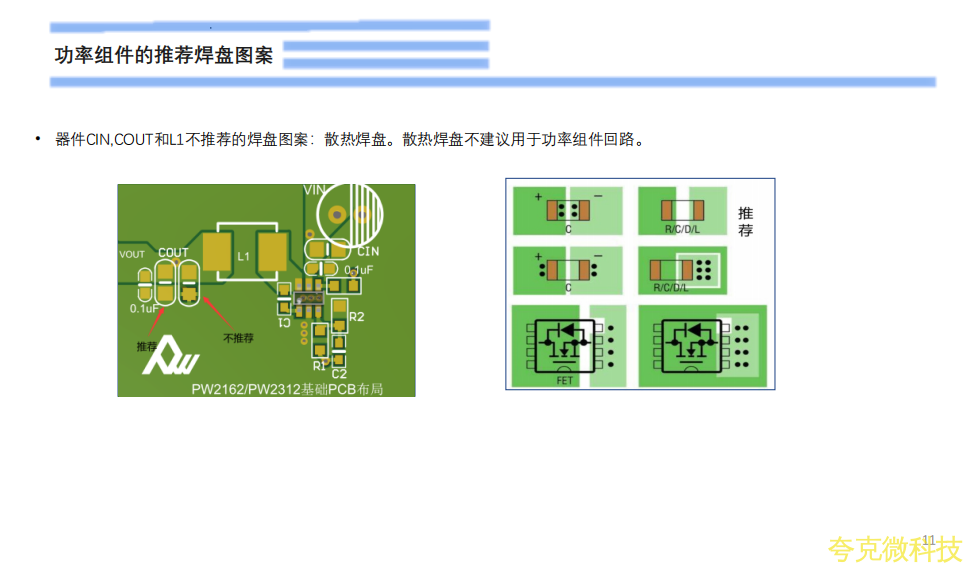

     COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。COUT布线尽量跟电感器同一层,如使用通孔过孔,应使用多个通孔以最小化通孔阻抗

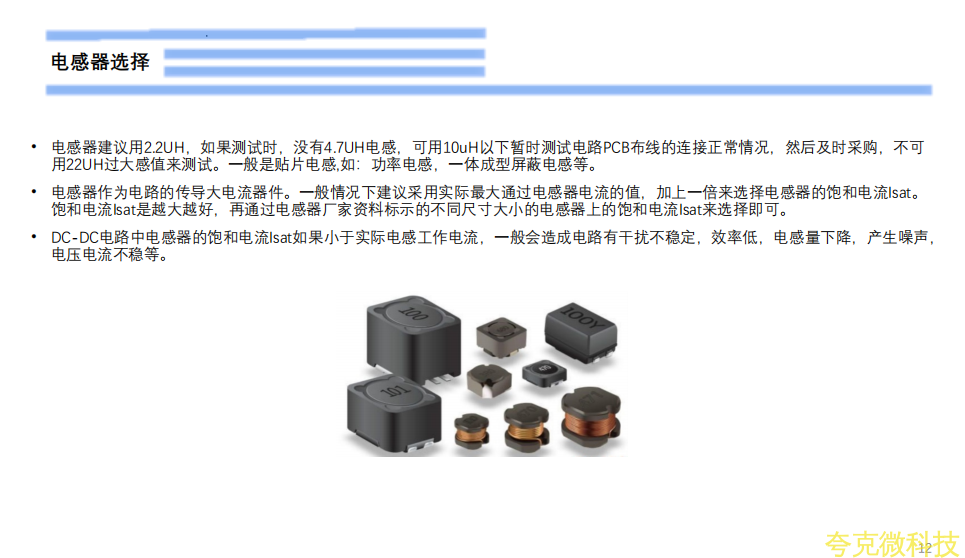

       电感器建议用2.2UH,如果测试时,没有4.7UH电感,可用10uH以下暂时测试电路PCB布线的连接正常情况,然后及时采购,不可

用22UH过大感值来测试。一般是贴片电感,如:功率电感,一体成型屏蔽电感等。

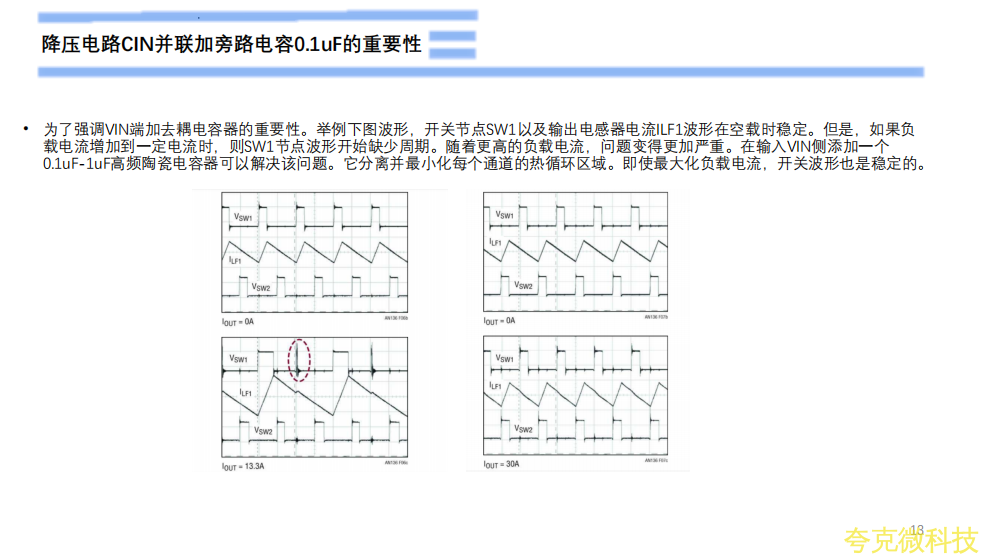

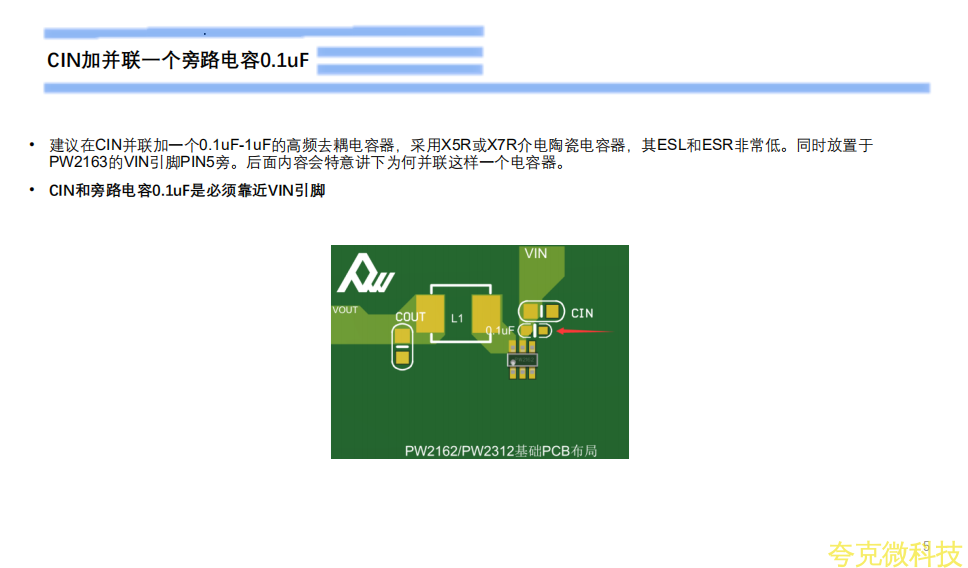

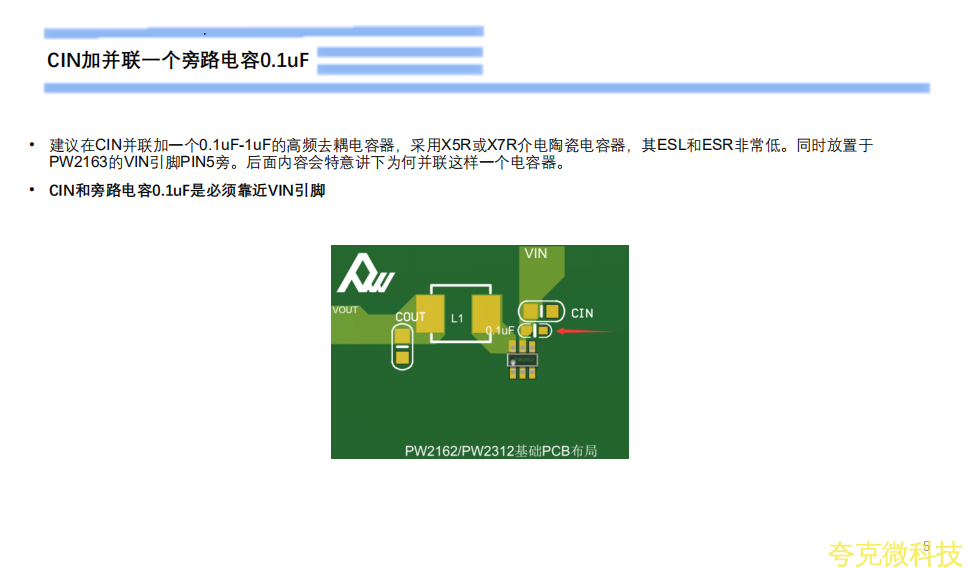

     为了强调VIN端加去耦电容器的重要性。举例下图波形,开关节点SW1以及输出电感器电流ILF1波形在空载时稳定。但是,如果负载电流增加到一定电流时,则SW1节点波形开始缺少周期。随着更高的负载电流,问题变得更加严重。在输入VIN侧添加一个0.1uF-1uF高频陶瓷电容器可以解决该问题。它分离并最小化每个通道的热循环区域。即使最大化负载电流,开关波形也是稳定的。
