PW5200C的PCB布局设计建议

2021-05-10 10:17:00
技术管理员
原创
1480

   开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

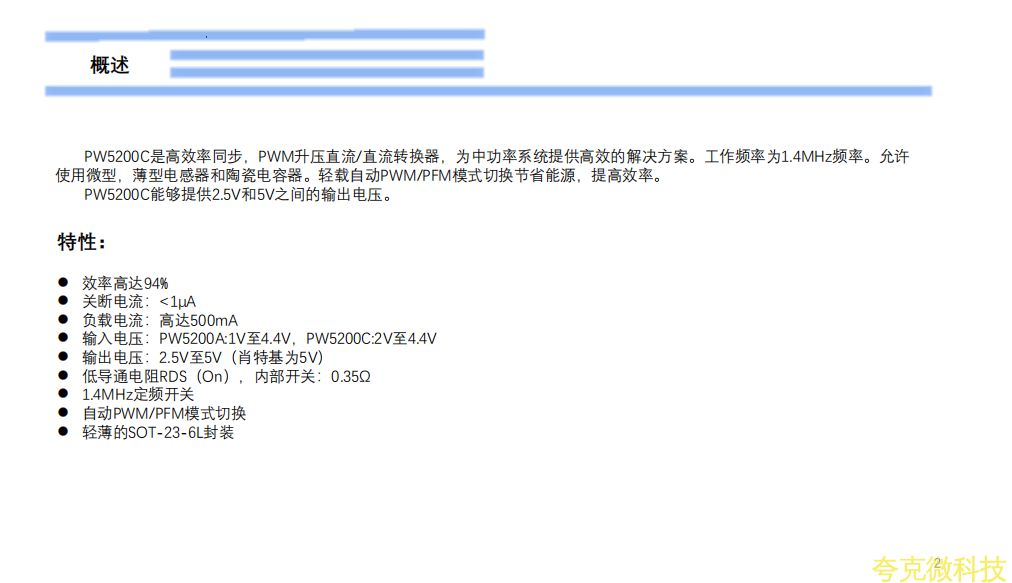

      PW5200C是高效率同步,PWM升压直流/直流转换器,为中功率系统提供高效的解决方案。工作频率为1.4MHz频率。允许使用微型,薄型电感器和陶瓷电容器。轻载自动PWM/PFM模式切换节省能源,提高效率。

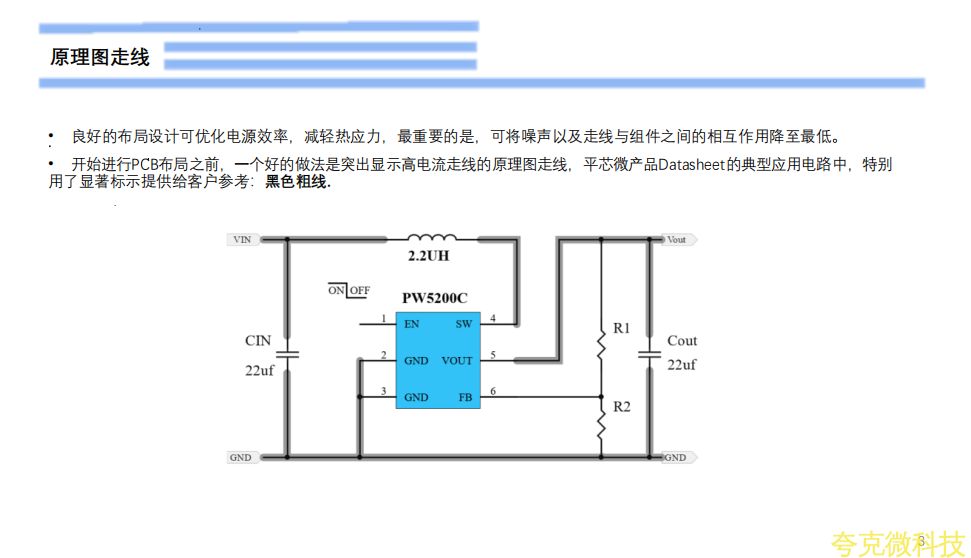

  良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

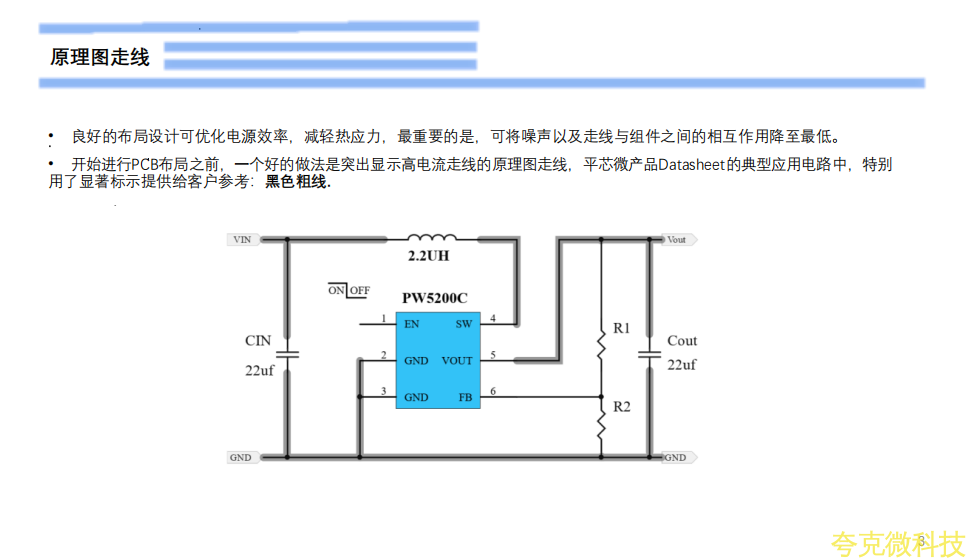

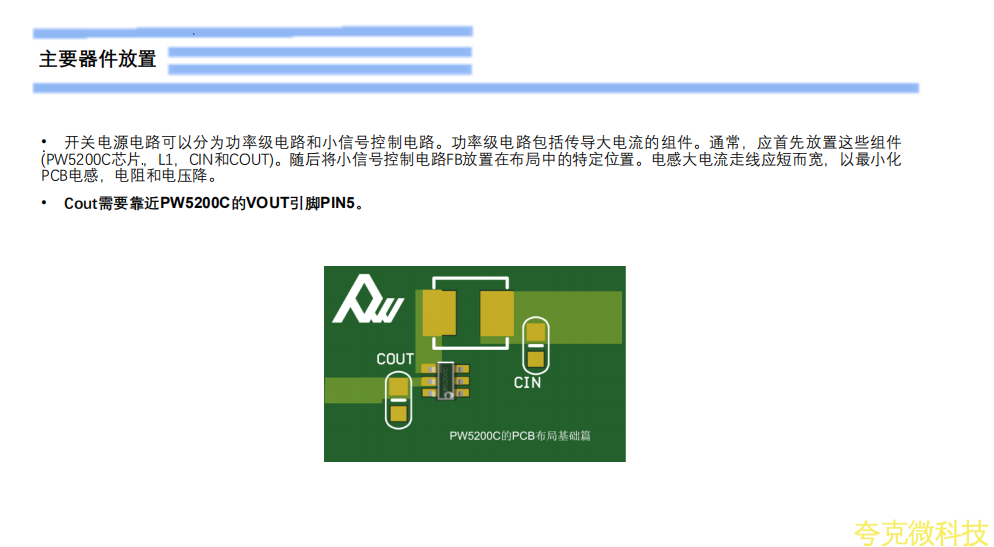

     开关电源电路可以分为功率级电路和小信号控制电路。功率级电路包括传导大电流的组件。通常,应首先放置这些组件(PW5200C芯片,L1,CIN和COUT)。随后将小信号控制电路FB放置在布局中的特定位置。电感大电流走线应短而宽,以最小化PCB电感,电阻和电压降。

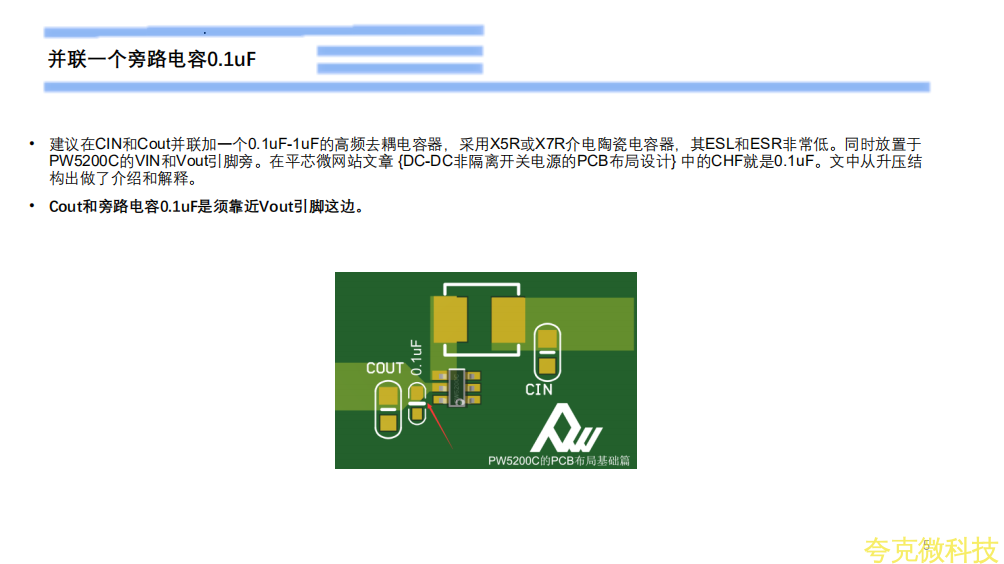

    Cout和旁路电容0.1uF是须靠近Vout引脚这边。

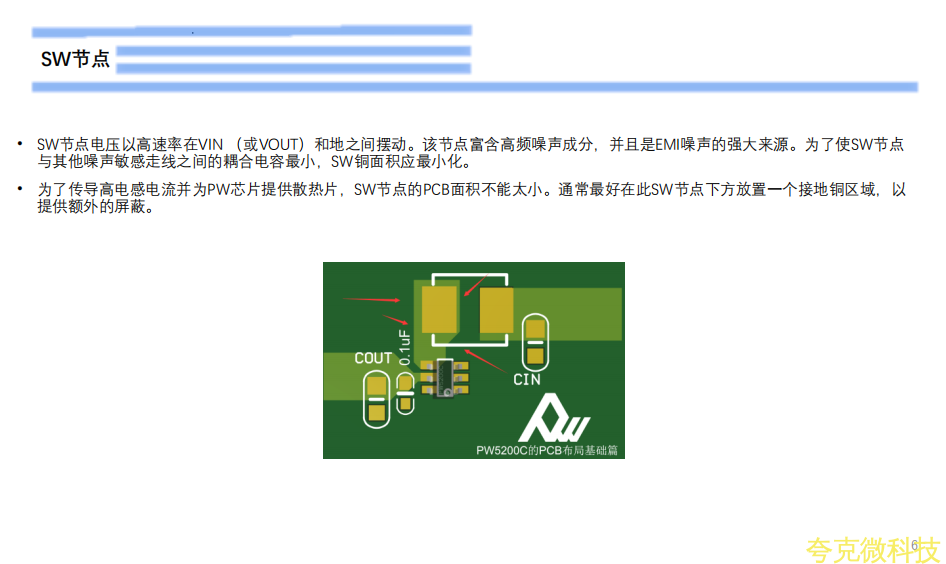

    SW节点电压以高速率在VIN (或VOUT)和地之间摆动。该节点富含高频噪声成分,并且是EMI噪声的强大来源。为了使SW节点与其他噪声敏感走线之间的耦合电容最小,SW铜面积应最小化。

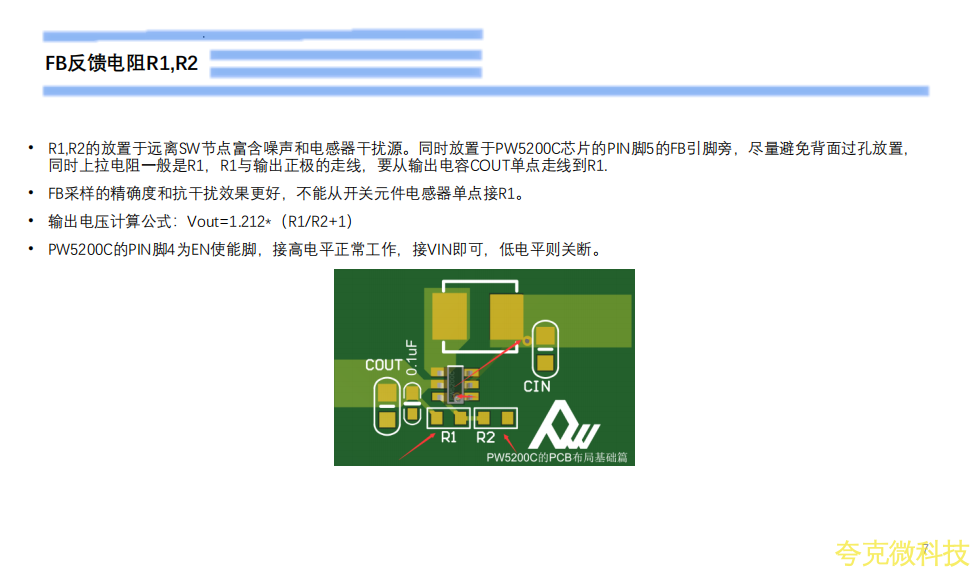

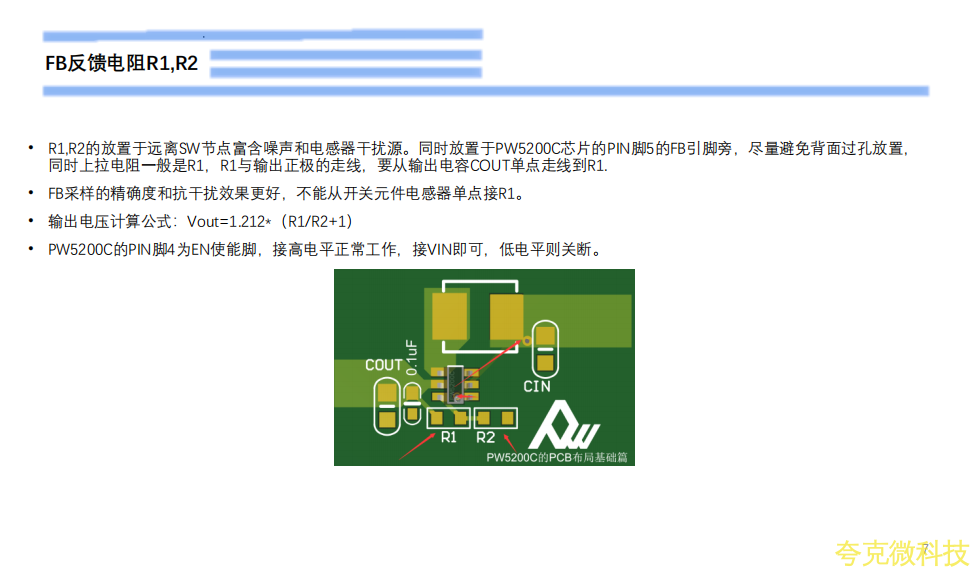

   FB采样的精确度和抗干扰效果更好,不能从开关元件电感器单点接R1。

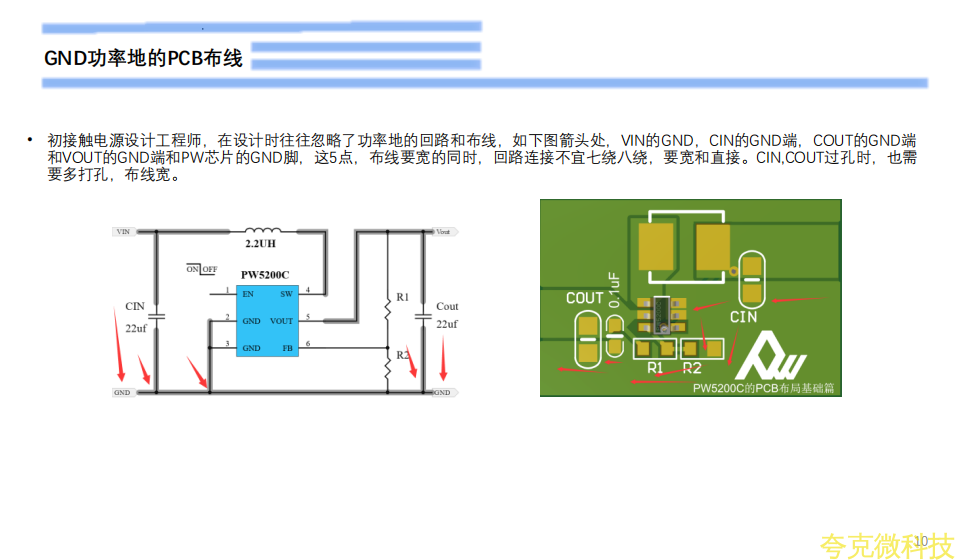

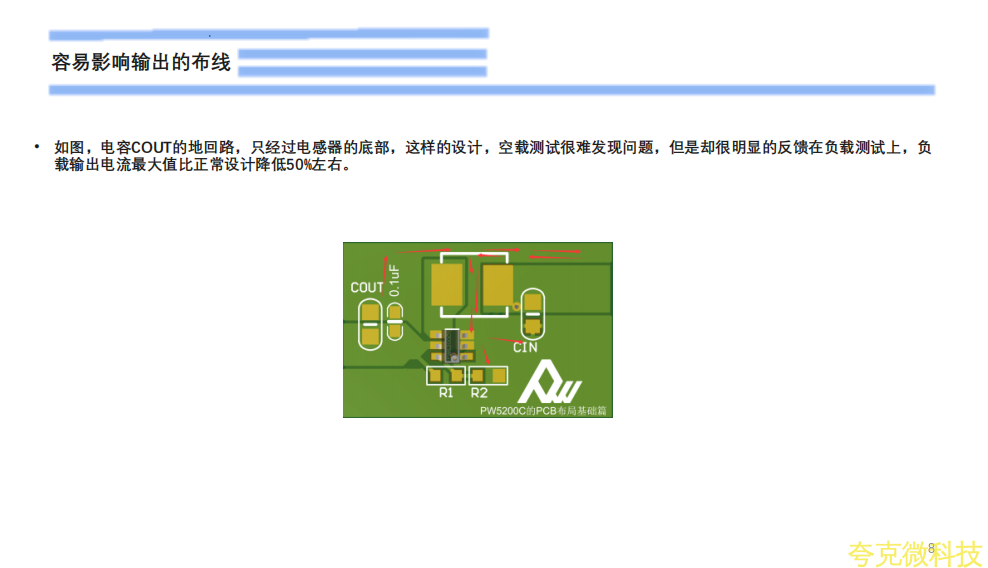

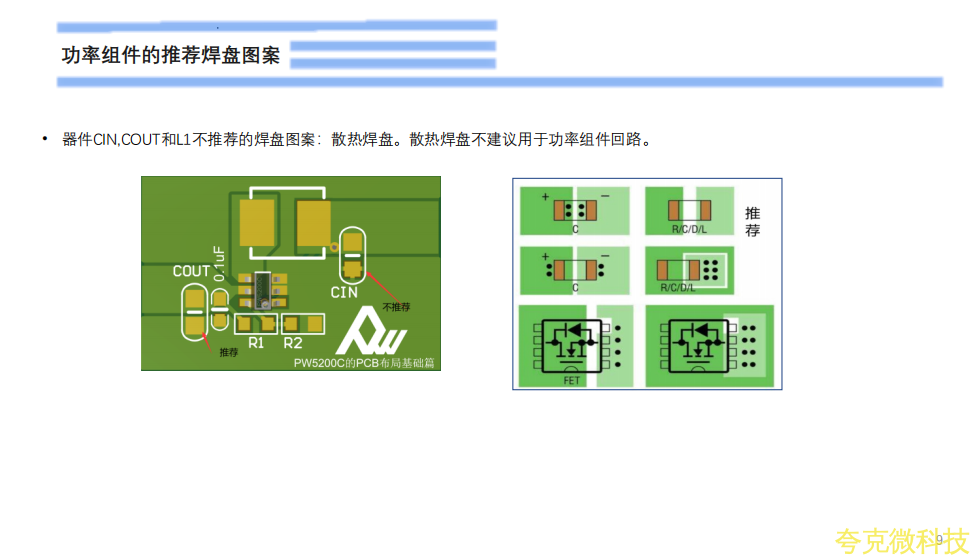

    初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT端GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需

要多打孔,布线宽

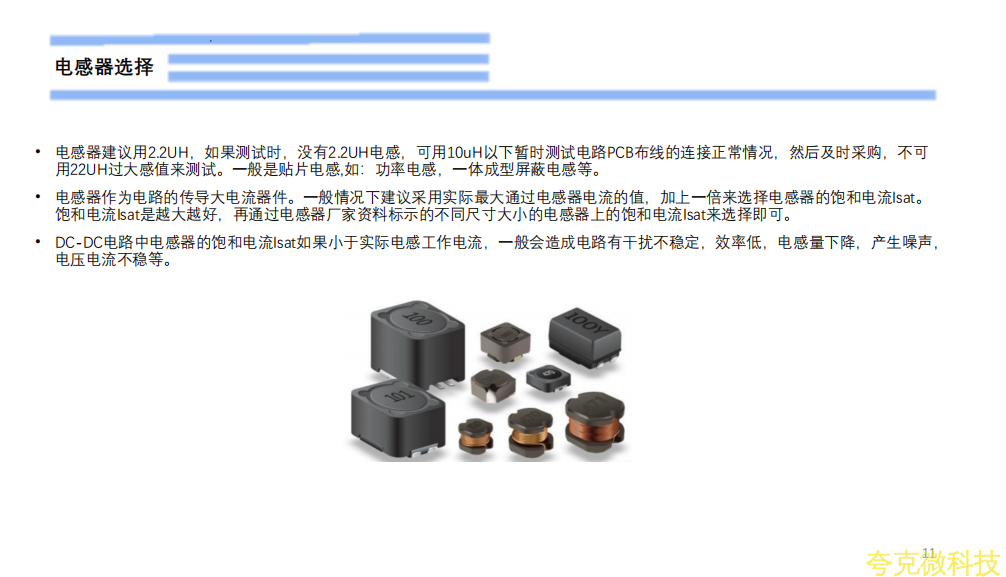

    电感器作为电路的传导大电流器件。一般情况下建议采用实际最大通过电感器电流的值,加上一倍来选择电感器的饱和电流Isat。饱和电流Isat是越大越好,再通过电感器厂家资料标示的不同尺寸大小的电感器上的饱和电流Isat来选择即可。
