PW5200A的PCB布局设计建议

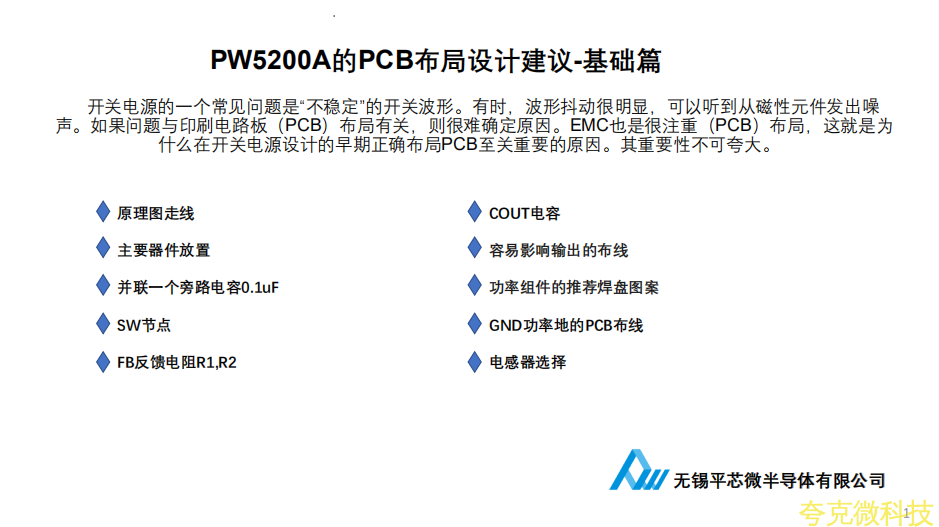

    开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出噪声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。EMC也是很注重（PCB）布局，这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大.

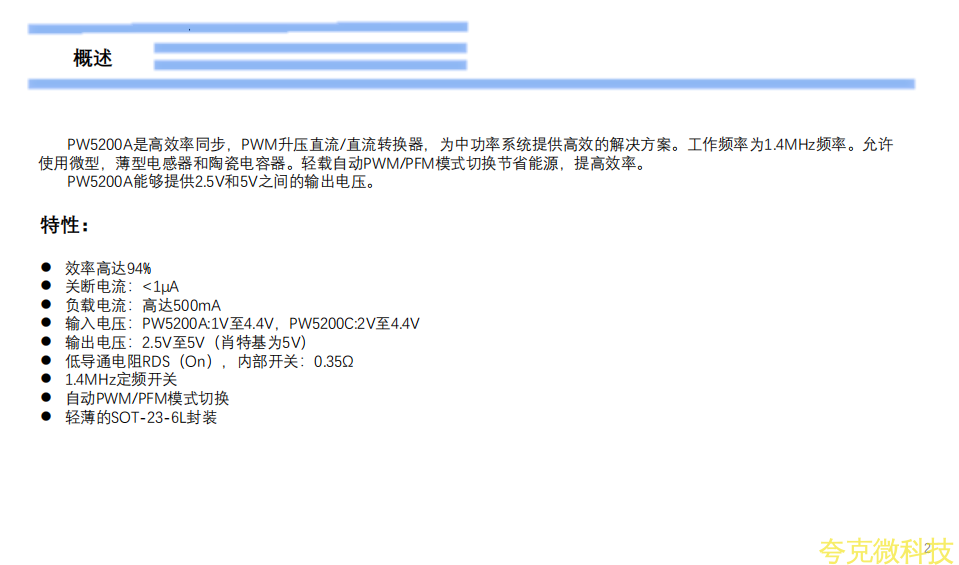

     PW5200A是高效率同步，PWM升压直流/直流转换器，为中功率系统提供高效的解决方案。工作频率为1.4MHz频率。允许使用微型，薄型电感器和陶瓷电容器。轻载自动PWM/PFM模式切换节省能源，提高效率。

       良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。

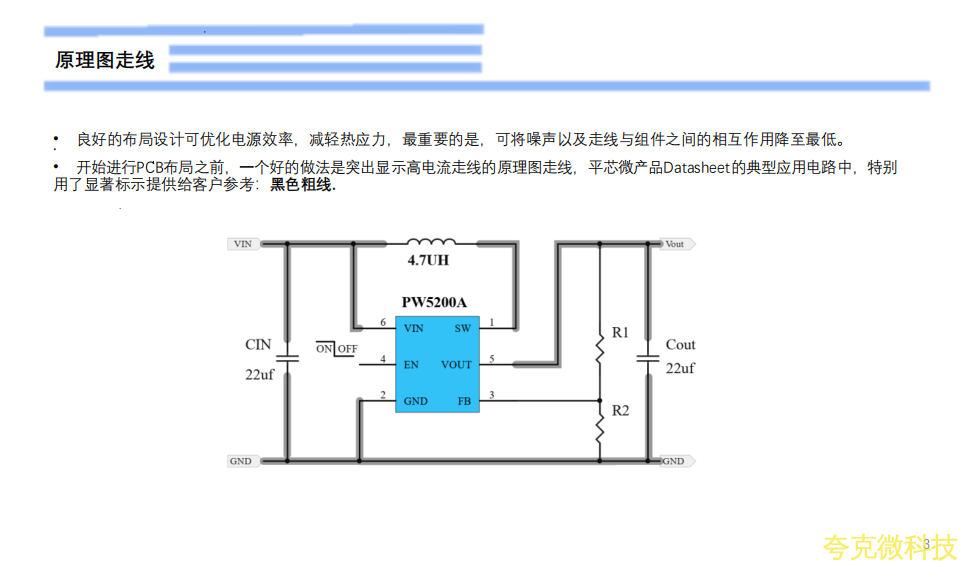

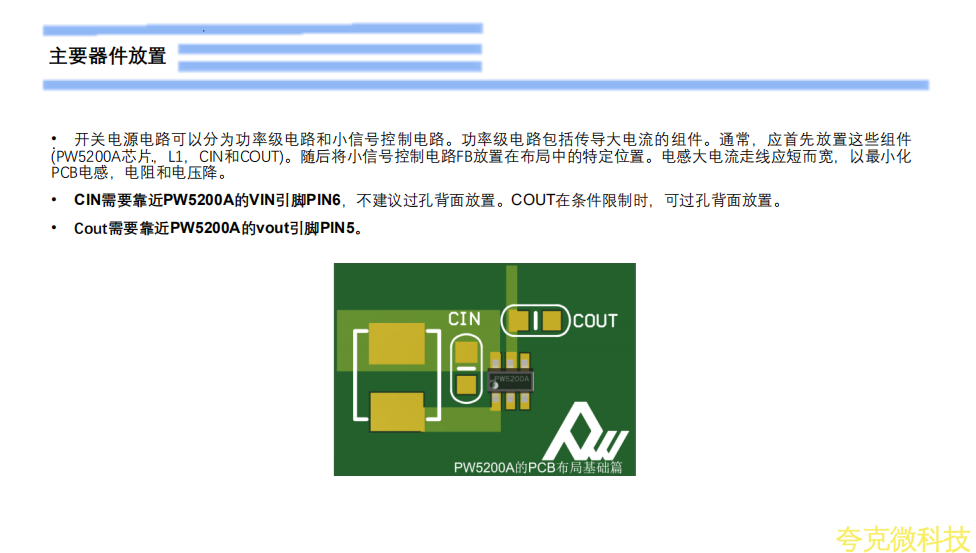

    开关电源电路可以分为功率级电路和小信号控制电路。功率级电路包括传导大电流的组件。通常，应首先放置这些组件(PW5200A芯片，L1，CIN和COUT)。随后将小信号控制电路FB放置在布局中的特定位置。电感大电流走线应短而宽，以最小化PCB电感，电阻和电压降。

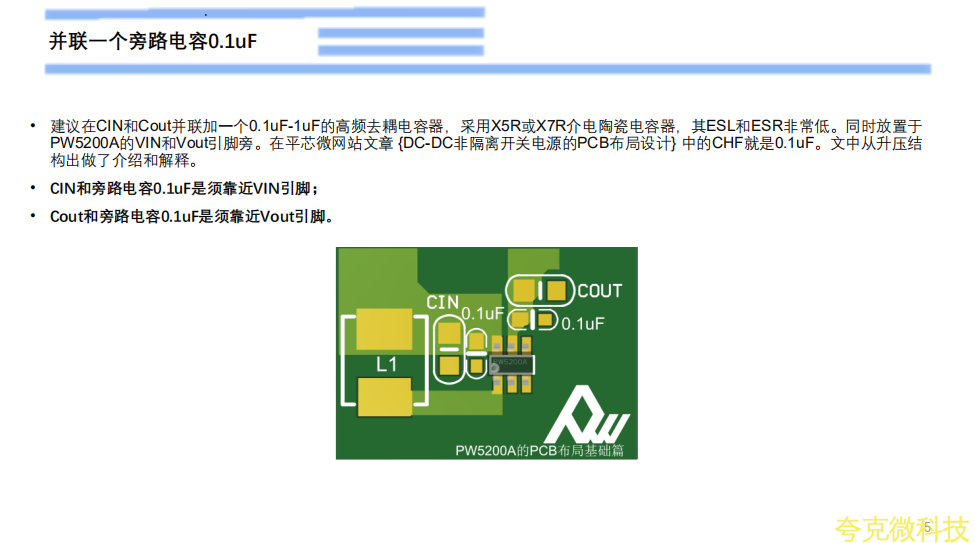

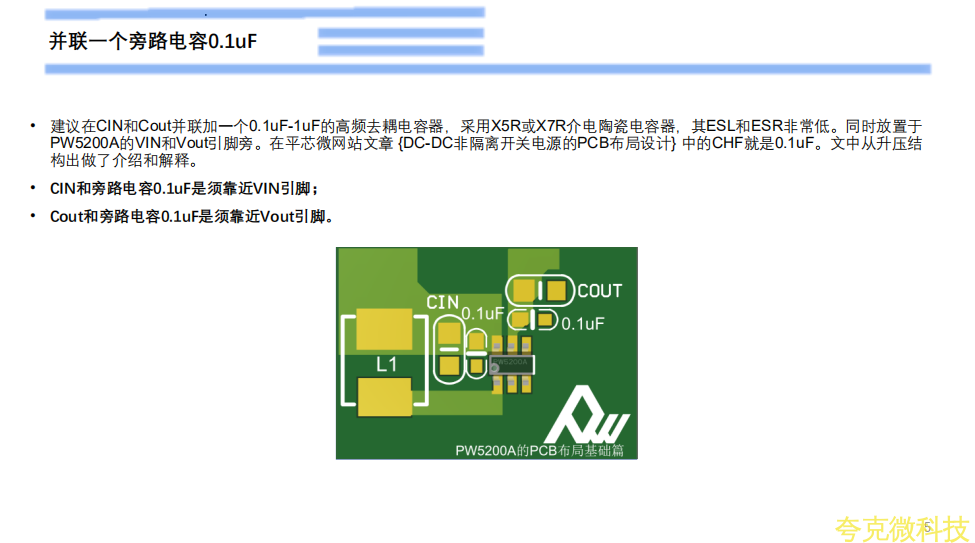

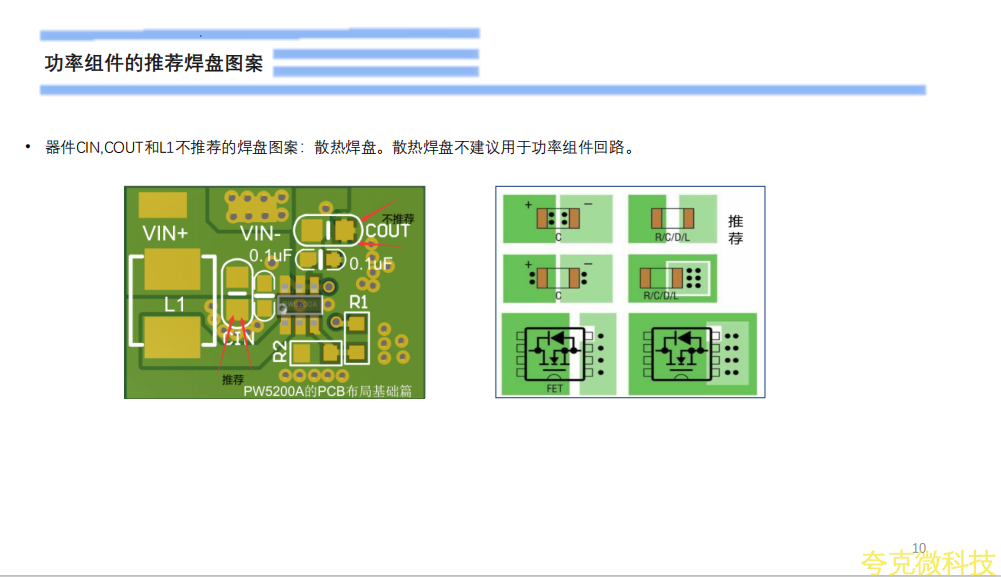

    建议在CIN和Cout并联加一个0.1uF-1uF的高频去耦电容器，采用X5R或X7R介电陶瓷电容器，其ESL和ESR非常低。同时放置于PW5200A的VIN和Vout引脚旁。在平芯微网站文章 {DC-DC非隔离开关电源的PCB布局设计} 中的CHF就是0.1uF。文中从升压结构出做了介绍和解释。

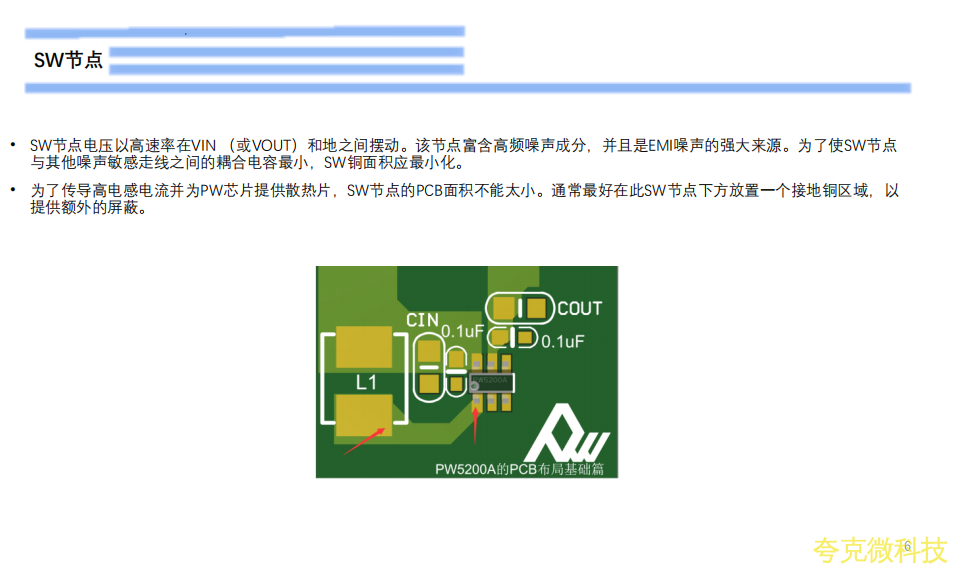

    SW节点电压以高速率在VIN （或VOUT）和地之间摆动。该节点富含高频噪声成分，并且是EMI噪声的强大来源。为了使SW节点与其他噪声敏感走线之间的耦合电容最小，SW铜面积应最小化。

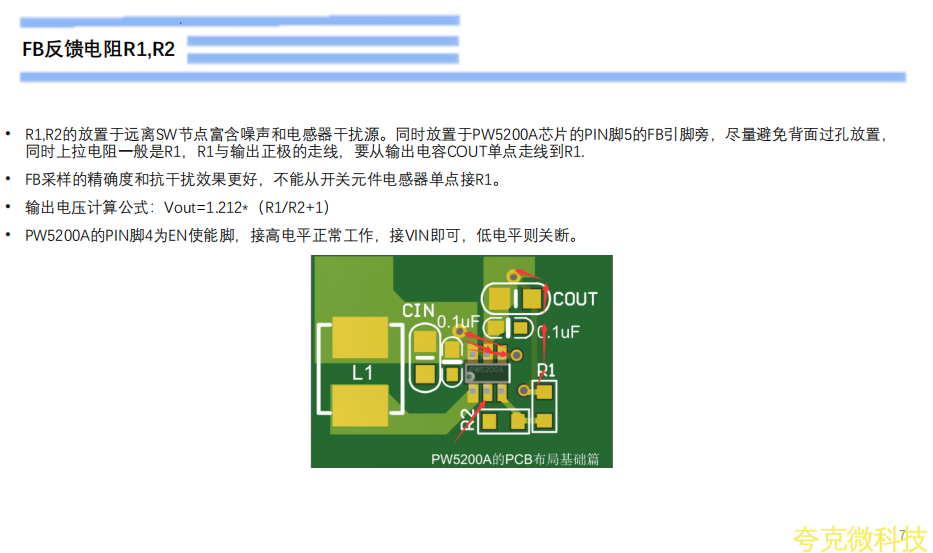

    R1,R2的放置于远离SW节点富含噪声和电感器干扰源。同时放置于PW5200A芯片的PIN脚5的FB引脚旁，尽量避免背面过孔放置，同时上拉电阻一般是R1，R1与输出正极的走线，要从输出电容COUT单点走线到R1.

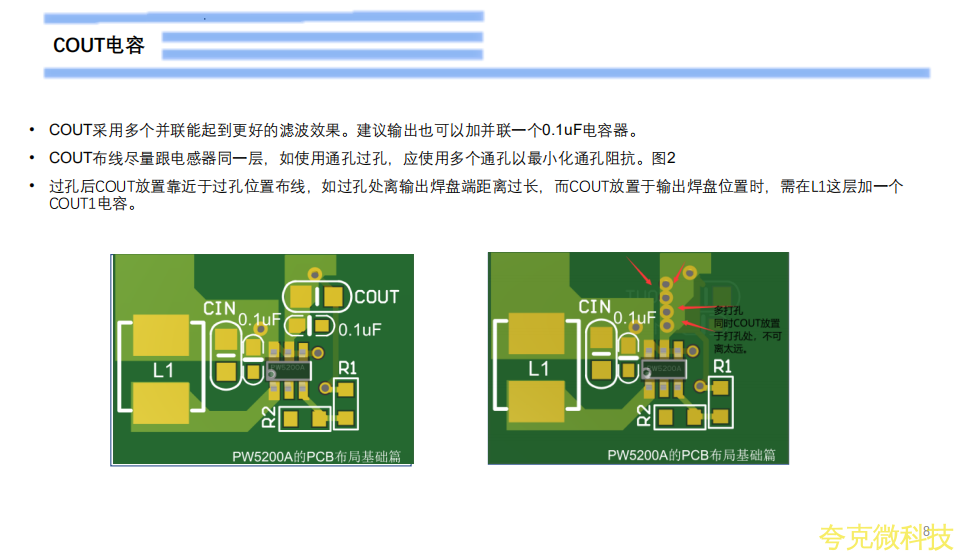

   COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。

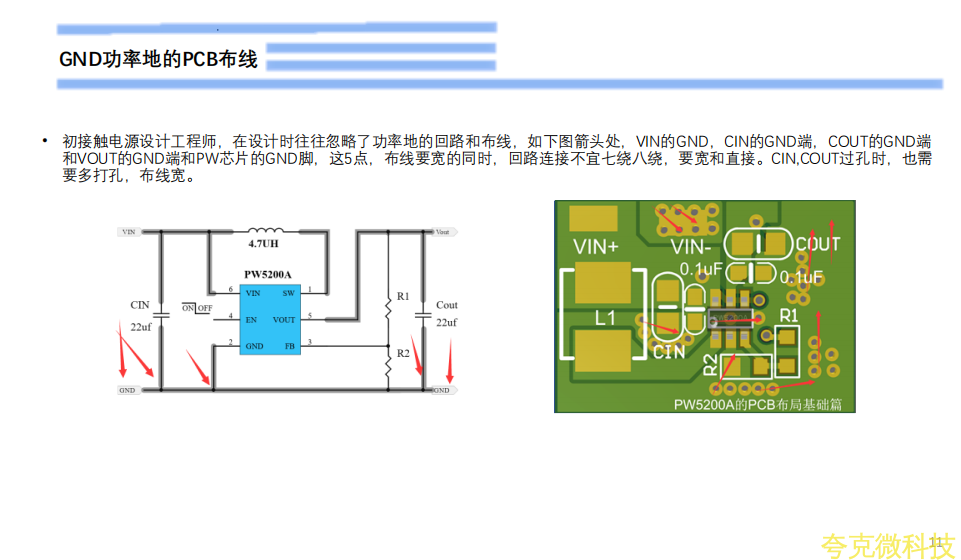

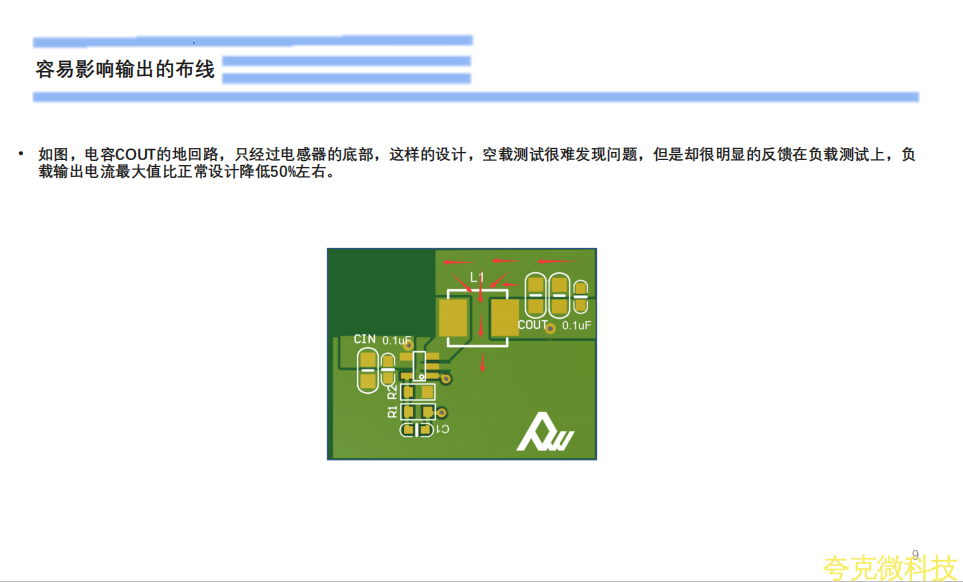

    初接触电源设计工程师，在设计时往往忽略了功率地的回路和布线，如下图箭头处，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND脚，这5点，布线要宽的同时，回路连接不宜七绕八绕，要宽和直接。CIN,COUT过孔时，也需要多打孔，布线宽。

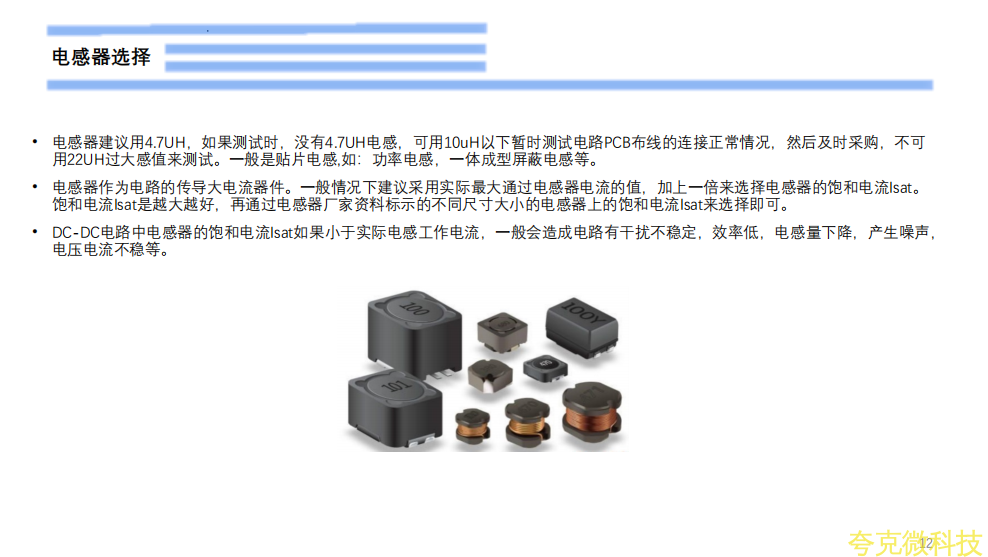

       电感器建议用4.7UH，如果测试时，没有4.7UH电感，可用10uH以下暂时测试电路PCB布线的连接正常情况，然后及时采购，不可用22UH过大感值来测试。一般是贴片电感,如：功率电感，一体成型屏蔽电感等。
