1V升5V芯片,1V升5V电路图规格书

2021-05-10 13:45:00
技术管理员
原创
1153

                                       1 V 5 V 芯片,1 V 5 V 电路图规格书

      如果需要1V 输入的话,可以看到PW5100 的最低低压输入0.7V,就可以达到要求了。 同时 PW5100 也具有较大的输入开关电流 1.5A,可以满足输出的要求和功能。


     对于1V 的供电来说,由于电压太低,我们对于芯片自身的功耗也有了要求,PW5100也是具有较低的静态功耗。

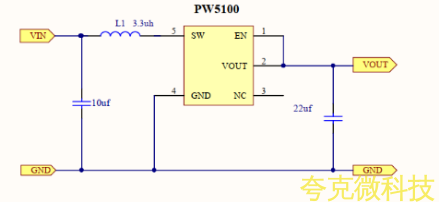

    1V 升压5V 的电路图,一个10uF 的贴片电容,一个3.3UH 的贴片电感,一个22uF 的贴片电容再加PW5100 即可组成一个完整的1V 5V的电路系统。


PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从 3.0V,3.3V,5.0V 的固定输出电压.
