                                               1V升压到3V的芯片,1V升压3.3V电路图

1V 升压到 3V 1V 升压 3.3V的升压芯片?

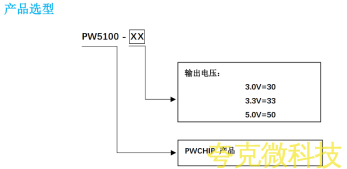

                           PW5100 是一款效率很大 、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从 3.0V 3.3V, 5.0V 的固定输出电压.

                            PW5100的 效率可达: 95%, 超低启动电压: 0.7V,具有 宽输入电压范围: 0.7V~ 5.0V, 输出电压可选: 3.0V 3.3V, 5.0V

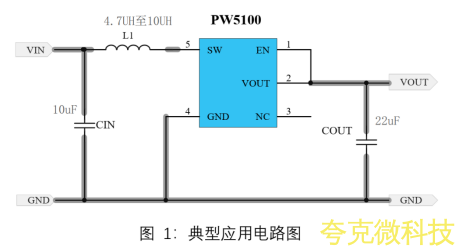

1V 升压3V 1V 升压到3.3V的电路图:

                    PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz。



  1V 升压3V 1V 升压到3.3V的芯片功耗:

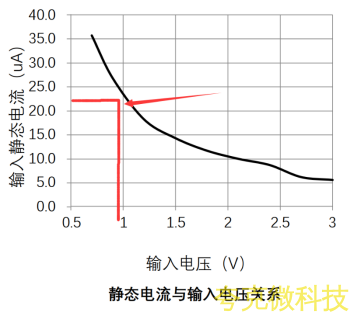

  从芯片的输入电源和输入静态电流的表格可以看到,1V 时的静态功耗是20uA多,随着输入电压变大,静态功耗会变小。
