                                           干电池1.5V升压3.3V芯片电路图


1.5V 升压 3.3V的芯片


                                  PW5100 是一款大效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。 输入电压可低0.7V ,输入电压范围0.7V-5V之间,输出电压可选固定输出值,从 3.0V 3.3V, 5.0V 的固定输出电压.开关电流1.5A.输出电流可达600MA

                                  PW5100 适用于1节干电池1.5V/镍氢电池1.2V 2节干电池/镍氢电池,3节干电池/镍氢电池输入,升压稳压芯片。效率可达95%。


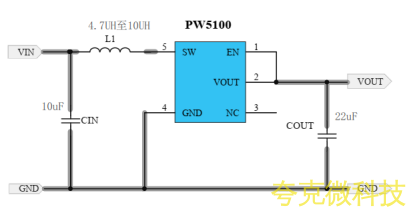

                    1.5V 升压3.3V的电路图

参考B OM

序号

符号

说明

数量

1

L 1

4 .7UH CD43 贴片功率电感

1

(600 m A 输出 )

2

C IN

10UF   10 V ,0805, X7R

1



3

COUT

22UF   10 V ,0603, X7R

1
