1.5V转3.3V升压电路图和1.5V转3.3V的电源芯片

2021-05-10 14:56:00
技术管理员
原创
1474

                                                              1.5V转3.3V升压电路图和1.5V转3.3V的电源芯片

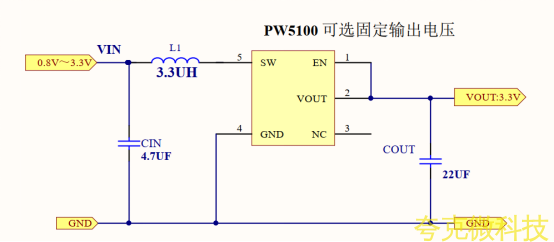

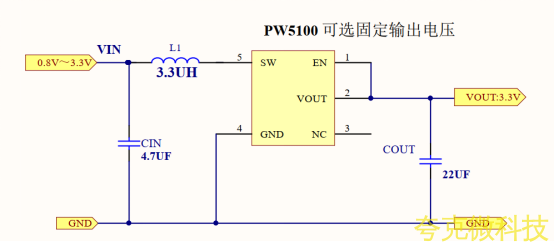

    1.5V 3.3V的电路图需要材料:PW5100 芯片,2个贴片电容,1个贴片电感。即可组成一个DC-DC 同步升压高效率电路图,可提供稳定的3.3V 输出电压.

   1.5V 3.3V的电源芯片

   1.5V 3.3V 的电源芯片是DC-DC升压转换器芯片。


PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz, 支持小型的外部电感器和输出电容器, 同时又能保持超低的静态电流,实现最高的效率。


产品特点

                         l  最大效率可达: 95%

                         l  超低启动电压: 0.7V

                         l  宽输入电压范围: 0.7V~ 5.0V

                         l 输出电压范围 可选: 3.0V~ 5.0V

                         l  静态电流: 10uA

                         l  最大开关电流:1.5A



应用范围

                        l 1~ 3 节碱性电池或镍氢电池供电应用

                        l 蓝牙耳机充电仓、数码相机

                        l LED 灯、血压计、遥控玩具


产品名称

类型

输入电压范围

输出电压范围

输出电流

工作频率

静态功耗

封装

PW5620

Synchronous

2.7V~20V

4.5V~21V

2A(Vout:15V)

≥2.2MHZ

420uA

DFN-20

PW5600

Synchronous

2.7V~14V

4.5~14.5V

3A( Vout:9V )

≥2.2MHZ

120uA

DFN-20

PW5100

Synchronous

0.7V~ 5V

3.0V~ 5V

600mA

1.2MHZ

10uA

SOT23-5L

PW5200C

Synchronous

2.0V~4.4V

2.5V~5V

500mA

1.4MHZ

550uA

SOT23-6L

PW5200A

Synchronous

1.0V~4.4V

2.5V~5V

500mA

1.4MHZ

260uA

SOT23-6L

PW5300

Asynchronous

2.6V~5.5V

>12V

1.2A(Vout=5V)

1.0MHZ

200uA

SOT23-6L

PW5328B

Asynchronous

2V~24V

>28V

1.2A(Vout=6V)

1.2MHZ

200uA

SOT23-6L

PW5410A

Charge Pump

2.7V~5.0V

5V(Fixed)

250mA

1.2MHZ

1.8mA

SOT23-6L

PW5410B

Charge Pump

1.8V~5.0V

3.3V(Fixed)

250mA

1.2MHZ

650uA

SOT23-6L
