                                                                        1.2V转5V稳压芯片,低功耗电路

          PW5100具有将低输入电压0.7V-5V之间的范围,升压型,升压到5V的稳定电压输出。可以使其镍氢电池1.2V稳定输出5V的1.2V转5V芯片。

          PW5100具有极低的输入静态功耗,1.2V时,应用在15uA左右,输入电压越高,可以降低到5uA。同时具有1.5A的导通开关电流,注意是输入端的,DC-DC芯片升压输出范围宽,是无法以输出电流来衡量的,比较电压不一样,功率也不一样。


镍氢电池升压芯片组建一个完整的升压电路系统,需要什么材料?

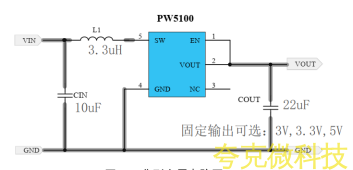

          需要4样材料:PW5100低压升压芯片,贴片电感3.3UH,两个22uF的贴片陶瓷电容CIN和COUT就可以了。



PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从 3.0V 至 5.0V 的固定输出电压.

PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz, 支持小型的外部电感器和输出电容器, 同时又能保持超低的静态电流,实现最高的效率。


产品特点

最大效率可达: 95%

超低启动电压: 0.7V

宽输入电压范围: 0.7V~ 5.0V

输出电压范围可选: 3.0V~ 5.0V

静态电流: 10uA

最大开关电流:1.5A


应用范围

 1~ 3 节碱性电池或镍氢电池供电应用

 蓝牙耳机充电仓、数码相机

 LED 灯、血压计、遥控玩具

产品名称

类型

输入电压范围

输出电压范围

输出电流

工作频率

静态功耗

封装

PW5620

Synchronous

2.7V~20V

4.5V~21V

2A(Vout:15V)

≥2.2MHZ

420uA

DFN-20

PW5600

Synchronous

2.7V~14V

4.5~14.5V

3A( Vout:9V )

≥2.2MHZ

120uA

DFN-20

PW5100

Synchronous

0.7V~ 5V

3.0V~ 5V

600mA

1.2MHZ

10uA

SOT23-5L

PW5200C

Synchronous

2.0V~4.4V

2.5V~5V

500mA

1.4MHZ

550uA

SOT23-6L

PW5200A

Synchronous

1.0V~4.4V

2.5V~5V

500mA

1.4MHZ

260uA

SOT23-6L

PW5300

Asynchronous

2.6V~5.5V

>12V

1.2A(Vout=5V)

1.0MHZ

200uA

SOT23-6L

PW5328B

Asynchronous

2V~24V

>28V

1.2A(Vout=6V)

1.2MHZ

200uA

SOT23-6L

PW5410A

Charge Pump

2.7V~5.0V

5V(Fixed)

250mA

1.2MHZ

1.8mA

SOT23-6L

PW5410B

Charge Pump

1.8V~5.0V

3.3V(Fixed)

250mA

1.2MHZ

650uA

SOT23-6L
