1V转3V的低功耗升压芯片

2021-05-10 15:13:00
技术管理员
原创
1576

                                                                                   1 V 转3 V 的低功耗升压芯


            由于 1V 的电压很低,如果需要 1V 3V 的芯片,也是能找到的,一般要输入电压要选择余量,选择比 1V 更低的启动电压的 1V 3V 升压芯片。 PW5100 干电池升压 IC 就具有 1V 3V ,稳压输出 3.3V 的芯片升压能力。能持续稳定 3V 供电的电压给电子模块或 LED灯或电路板等等。


 1 V 转3 V 芯片:平芯微P W5100

 PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。PW5100 仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。 输入电压范围0.7V-5V 范围,最大输出电流600MA

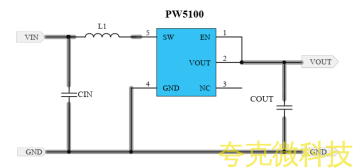

P W5100 电路图:



推荐工作条件

符 号

描述

最小值

典型值

最大值

单位

V IN

V OUT <=3.3V, 输入电压范围

0.7

-

3.3

V

V OUT >3.3V, 输入电压范围

-

0.95

-

5.0

V

V OUT

输出电压范围

3.0

-

5.0

V

L1

电感

1

3.3

10

uH

Cout

输出电容

4.7

22

47

uF

CIN

输出电容

4.7

10

47

uF
