1V转5V芯片,三个元件即可组成完整的稳压方案

2021-05-10 15:18:00
技术管理员
原创
1322

                                             1V转5V 芯片 ,三个元件即可组成完整的 稳压 方案

    1V 低电压要转成5V 的电压,需要1V 5V 的芯片,由于1V 输入,所以不需要指望能输出多大的电流,压差和1V 的供电电压意味着供电电流也是无法做大的了。一般1V 5V 的输出电流在0MA-100mA ,一般60MA应用多。

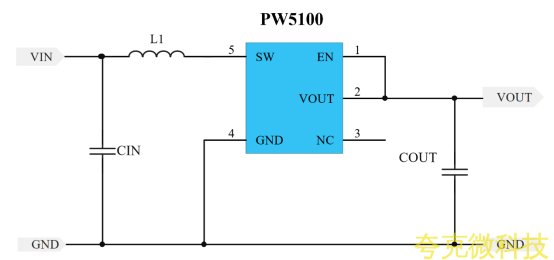

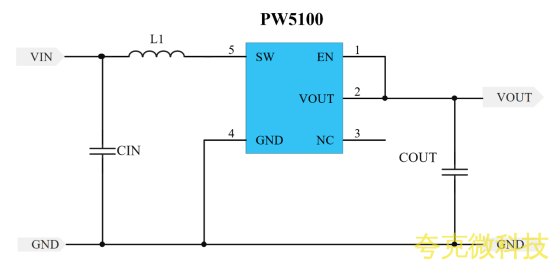

   1V 5V 电路的BOM物料准备:

        1,一个PW5100升压IC

        2,一个10uF的贴片陶瓷电容 :输入电容CIN

        3,一个22uF的贴片陶瓷电容:输出电容COUT

        4,一个3.3UH的贴片电感。电感大小可根据输出电流来决定,

      PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。 输入电压最低0.7V ,输入电压范围0.7V-5V之间,输出电压可选固定输出值,从 3.0V 至 5.0V 的固定输出电压.最大开关电流1.5A.

     PW5100 适用于1节干电池1.5V/镍氢电池1.2V 2节干电池/镍氢电池,3节干电池/镍氢电池输入,升压稳压芯片。最高效率95%。
