                                                                  2V转5V,2.4V转5V低文波电源芯片参数


2V 5V 输出,2.4V 5V 输出,DC-DC同步整流升压电路


PW5100 可以适用于2V 5V 2.4V 5V 的应用电路中,PW5100 是一颗DC-DC的同步升压转换器芯片。

PW5100特点:

     1,  低输入,宽范围:0.7V-5V

     2,  输出电压固定,外围少:3V,3..3V,5V

     3,  输入静态功耗低:10Ua

     4, 输出纹波低

     5,  轻载性能高,电感推荐6.8UH起


PW5100 是一款高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM EN关断脚的 同步升压 DC/DC 变换器。输入电压最低0.7V,输入电压范围0.7V-5V之间,输出电压可选固定输出值,从 3.0V 至 5.0V 的固定输出电压.最大开关电流1.5A.


PW5100是一款高效率、10uA低功耗、低纹波 的同步升压IC,

PW5100 输入电压:0.7V-5V

PW5100 输出电压:3V,3.3V,5V 固定值,最大开关电路1.5A

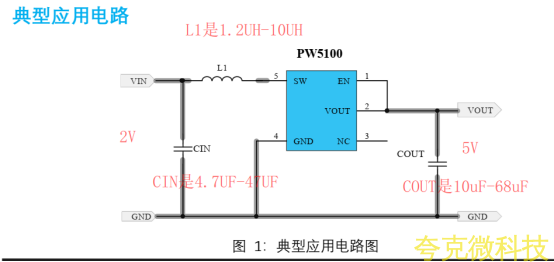

PW5100 外围简洁,仅需要2个贴片电容,一个贴片电感(1uh-4.7uh)即可
