2V转3V,2.4V转3V的电源芯片电路图

2021-05-10 15:24:00
技术管理员
原创
1573

                                     2V 3V 的电源芯片电路图,2.4V 3V电路


两节镍氢电池 1.2V+1.2V 2.4V 的标称电压, 2.4V 可以转 3V输出电路应用。

在2.4V 3V 2V 3V 的应用中,输出电流可最大 600MA。

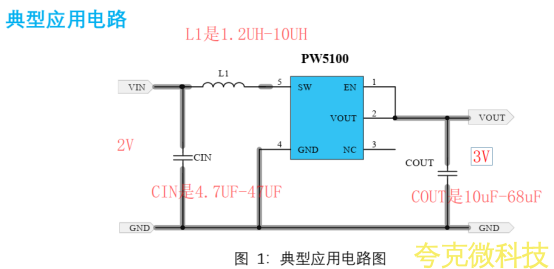

2V 的低压输入,可以采用PW5100 低压输入专用升压芯片,来2V 3V的电路。

同时具有大电流输出,和极低的输入静态功耗10uA。


PW5100 是一款低静态电流、高效率、 PFM 模式控制的同步升压变换器。 PW5100 所需的外部元件非常少,只需要一个电感和输入、输出电容就可以提供 3.0V~5.0V 的稳定的低噪声输出电压。  芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。振荡电路提供基准震荡频率和固定的 脉宽;参考电压电路提供稳定的参考电平;并且由于采用内部的修正技术,保证了输出电压可达到±2.5%精度。

PW5100 输入电压范围0.7V-5V ,输出固定电压:3V 3.3V 5V ,效率最高95%,低功耗10Ua, 芯片开关电路1.5A ,封装SOT23-5 ,电感采用1uh-10uh。
