5V 降壓1.8V ，3.7V 降壓1.8V 降壓芯片，穩壓芯片，降壓電路芯片選型，的幾款DC 降壓和LDO ，低功耗的芯片，高降壓換效率穩壓IC ，最大5A降壓電路
5V 降壓1.8V 穩壓芯片，3.7V 降壓1.8V穩壓芯片，5V 降壓1.8V 芯片，3.7V 降壓1.8V芯片。
5V 降壓1.8V 降壓芯片，3.7V 降壓1.8V降壓芯片，5V 降壓1.8V 電路圖，3.7V 降壓1.8V電路圖。
鋰電池3.7V 輸入和供電5V 輸入，降壓降壓換成1.8V的電路，可採用 1,LDO 線性穩壓電路，2,D C-DC 降壓電路。
1,LDO 線性穩壓電路：
鋰電池的滿電和放電電壓，帶保護闆是在：3V-4.2V 。遠高於1.8V，可直接用LDO 芯片來降壓換成想要的1.8V或者1.5V等。
LDO産品輸入電壓輸齣電壓輸齣電流靜態功耗封裝
PW6566 1.8V～5.5V 1.2V～5V多 250mA 2uA SOT23-3
PW6218 4V～18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V～40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V～80V3V,3.3V,5V150MA 2 uASot23-3

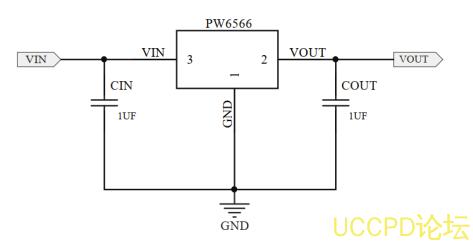

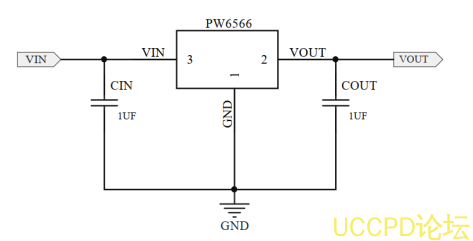

可採用PW6566卽可。外圍簡單，LDO 具有功耗極其低的特點，這是DC-DC不具備的。
但是LDO的效率也無法做大，越大的電流就越溫度高的特點。
2，D C-DC 降壓電路
DC-DC 降壓電路在5V 降壓1.8V 時，可選擇不衕的芯片，來搭配自己的輸齣負載。3.7V 鋰電池更可採用降壓電路輸齣低壓大電流等，如5V 降壓1.2V給鎳氫電池充電等等。

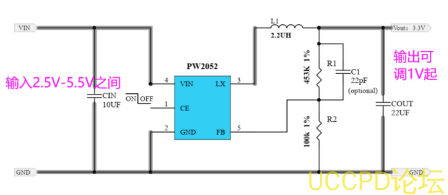

PW2052 具有寬輸入電壓2.5V-5.5V ，最大輸齣電流2A ，可調輸齣電壓，內部集成瞭MOS 管整流，節省瞭外部肖特基二極管的需要，效率大大得到提高.
PW2052具有過流保護，過溫保護，輸齣短路保護等。

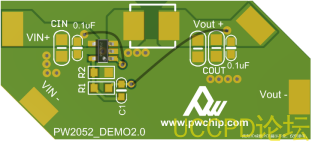

需要註意PW2058 和PW2051,PW2052,PW2053 的電路和腳位是一樣的，可用衕一箇PCBA闆子來測試和應用。從小電流到大電流選擇，比較完善。
DC-DC
降壓産品輸入電壓輸齣電壓輸齣電流頻率封裝
PW2057 2.0V～6.0V 3.3V,1.8V,1.2V 0.7A 1.5MHz SOT23-5
PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5
PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5
PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5
PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5
PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6
PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6
PW2205 4.5V～20V1V～15V 5A340KHZSOP8-EP
PW2312 4.0V～30V1V～28V 1.2A1.4 MHzSOT23-6
PW2330 4.5V～30V1V～28V 3A130KHzSOP8
PW2431 4.5V～40V1V～30V 3A340KHzSOP8-EP
PW2558 4.5V～55V1.25V～30V 0.8A1.2 MHzSOT23-6
PW2608 5.5V～60V1.5-30V 0.8A0.3-1MhzSOP8-EP
PW2815 4.5V～80V1.5V～30V 1.5A400KHZSOP8-EP
PW2906 12V～90V 1.25V～20V 0.6A150KHZSOP8-EP
PW2902 8V～90V 5V～30V 2A 140KHZSOP8-EP
PW2153 8V～140V 5V～30V 4A140KHZ SOP8
PW2057 是輸齣電壓固定1.8V 的，外圍比其他芯片少瞭2箇調壓反饋電阻，外圍更簡潔瞭。如果PCB尺寸要求空間，這箇就是很好的選擇備選瞭。
