24V转5V,24V转3.3V降压芯片的规格书,1MA-4A

2021-03-06 17:04:00
技术管理员
原创
1166
一般说明
PW6206  系列是一款高精度,高输入电压,低静态电流,高速,低压降线性稳压器具有高纹波抑制。在  VOUT=5V&VIN=7V  时,输入电压高达  40V ,负载电流高达  300mA ,采用  BCD  工艺制造。  PW6206  提供过电流限制、软启动和过热保护,以确保设备在良好的条件下工作

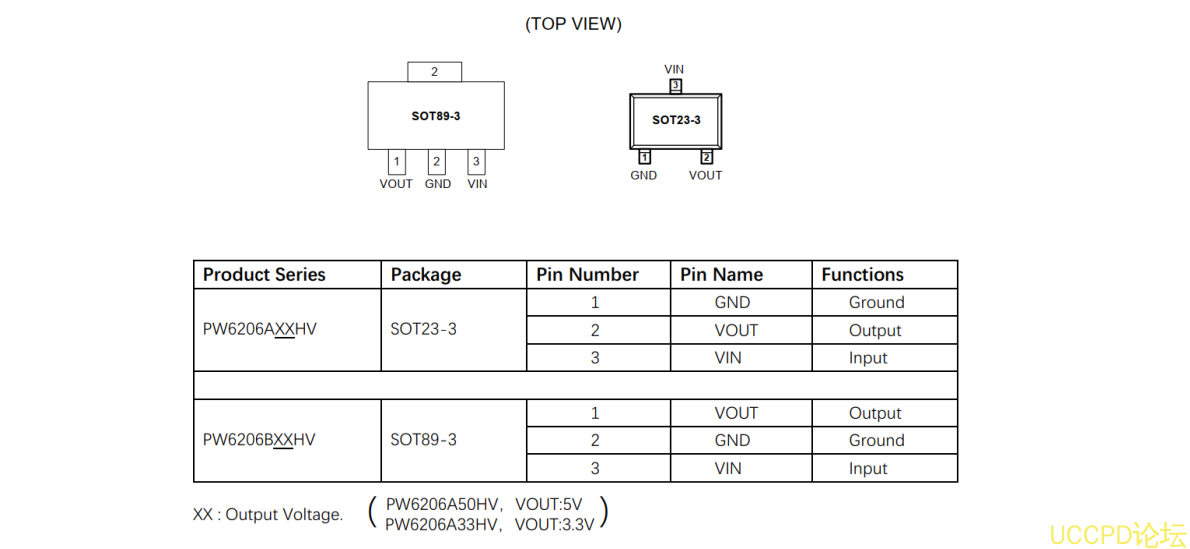

PW6206  调节器有标准  SOT89-3L  和  SOT23-3L  封装。标准产品无铅无卤。
特点
⚫  输入电压:  4.75V~40V
⚫  输出电压:  1.8V~5.7V
⚫  输出精度:  <±2%
⚫  输出电流:  150mA (典型值)
⚫  最高  300mA@VIN=7V ,  VOUT=5V ,  PW6206B50HV  封装
⚫  电源抑制比:  60dB@100Hz
⚫  跌落电压:  600mV@IOUT=100mA
⚫  静态电流:  4.2μA@VIN=12V (典型值)
⚫  ESD HBM:8KV
⚫  推荐电容器:  10uF
应用
⚫  智能电表
⚫  车内娱乐
⚫  电动自行车

代理商:深圳市夸克微科技 郑先生 :13528458039 QQ 2867714804

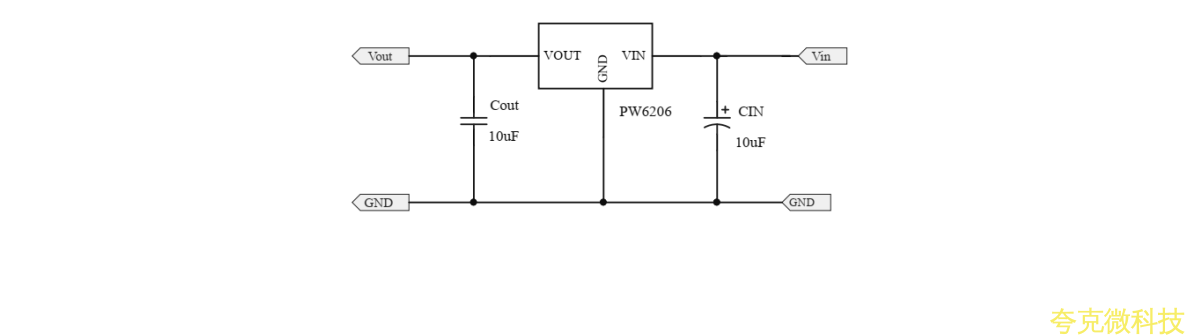

典型应用电路
