5V升压12.6V芯片电路图,三节锂电池充电

2021-04-10 09:45:00
技术管理员
原创
2182

三节 3.7V的锂电池串联, 11.1V和最大 12.6V锂电池充电电路的解决方案。在应用中,一般使用低压 5V,如 USB口直接输入的给三串锂电池充电,还有是 15V或者 18V20V输入降压给锂电池充电的两种情况。

PW4053是输入 5V升压充电管理芯片, PW4203是输入 15V-20V降压充电三节锂电池 IC

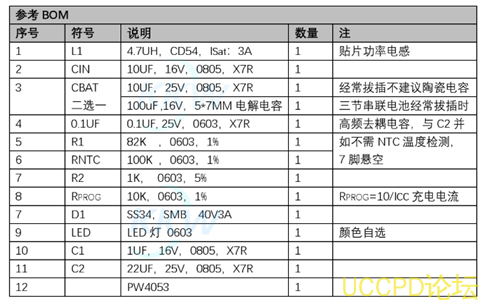

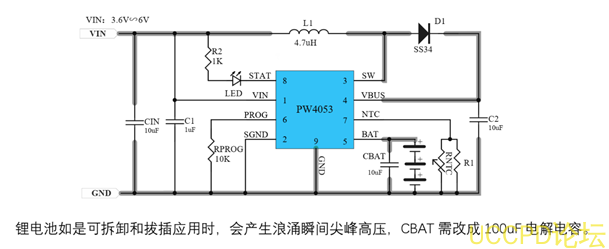

5V USB 口输入,给三节锂电池 12.6V 充电电路: PW4053 是一款 5V 输入,最大 1.2A 充电电流,支持三节锂离子电池的升压充电管理 IC

PW4053 集成功率 MOS ,采用异步开关架构,使其在应用 时仅需极少的外围器件,可有效减少整体方案尺寸。


外围比较简洁,可智能调节充电电流大小,防止拉垮适配器输出,可匹配所有适配器。在笔记本电脑自带的 USB口也是可以给三节锂电池充电。

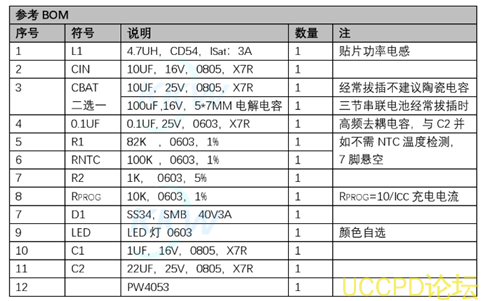

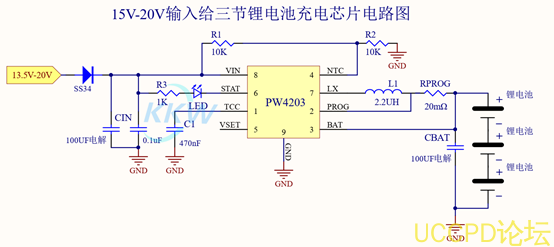

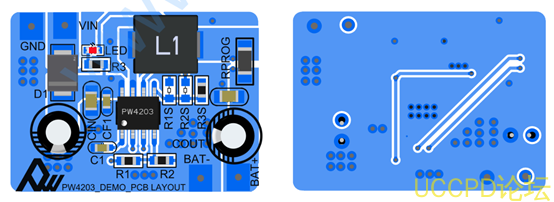

18V ,输入降压给 12.6V三节锂电池充电电路: PW4203 是一款 4.5V-22V 输入,最大 2A 充电,支持 1-3 节锂电池串联的同步降压锂离子电池充电器芯

片,适用于便携式应用。可通过芯片 VSET 引脚选择 1 节充电或 2 节串联充电 3 节串联充电。

PW4203 集成了频率 800 kHz 的同步降压稳压器,具有极低的导通电阻,可实现高充电效率和简单的电路设计。


PW4203 具有输入过压保护 24V ,和低压启动保护 3.9V ,还具有输出 VBAT 电池充电电压的过压保护,输出短路保护,过温保护,过流保护,过时

间保护。

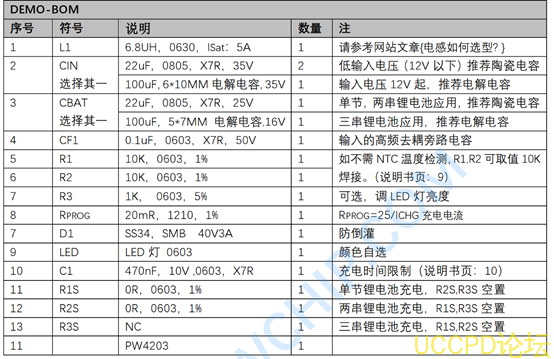

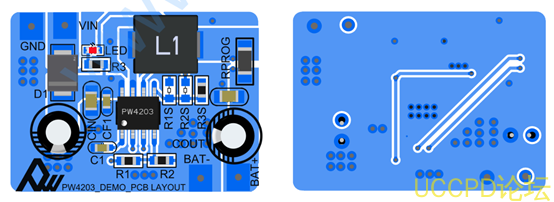

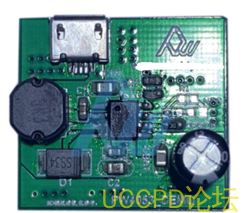

三节串联锂电池充电测试板测试:  13V输入,15V输入,18V输入



同时,三节锂电池锂电池的输出电压范围是 9V-12.6V 之间。我们需要转成 5V 6V 或者 3.3V 等时,需要使用 LDO 或者是 DC-DC 降压电路了。


LDO稳压芯片,可达40V输入PW6513高耐压40V,可直接代替78L05,HT75XX,脚位一样

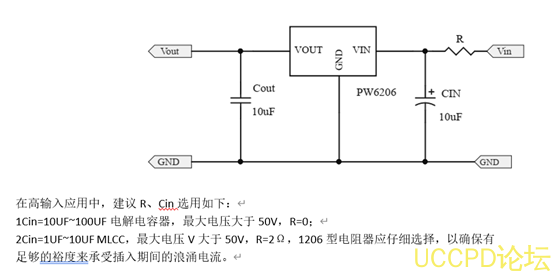

PW6206 系列是一款高精度,高输入电压,低静态电流,高速,低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V 时,输入电压高达 40V

负载电流高达 300mA ,采用 BCD 工艺制造。 PW6206 提供过电流限制、软启动和过热保护,以确保设备在良好的条件下工作PW6206调节器有标

准SOT89-3L(PW6513)和SOT23-3L封装。标准产品无铅无卤。


特点

输入电压: 4.75V~40V

输出电压: 1.8V~5.7V

输出精度: <±2%

输出电流: 150mA (典型值)

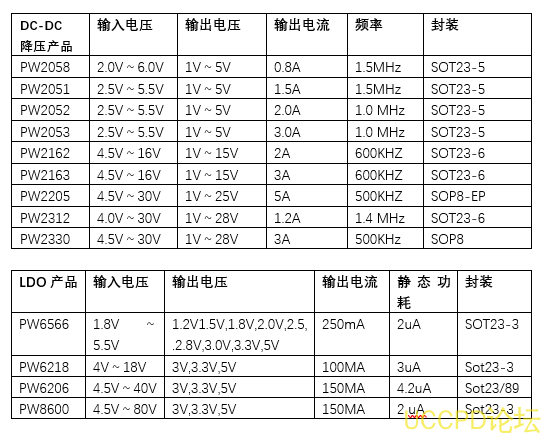

12.6V 降压转 5V2A5V3A是输出的 DC-DC降压芯片电路图: 5V2A是PW2162,PW2163是5V3A , PW2330输入可达30V,3A,PW2205,输入

达30V,5安,

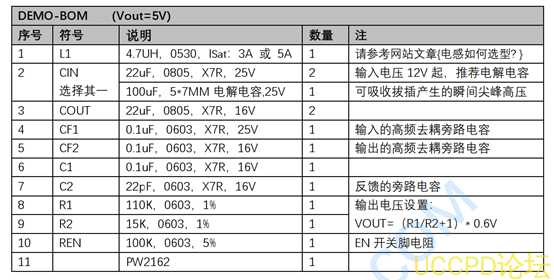

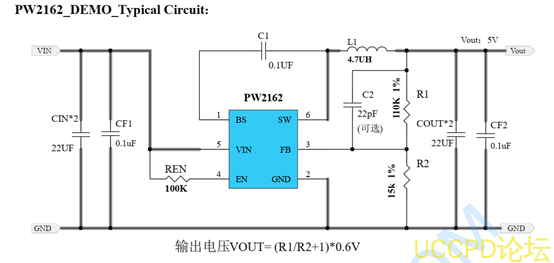

PW2162是一个完全集成,高效率 2A同步整流降压转换器。 PW2162在宽输出电流负载范围内以高效率运行。此设备提供两种工作模式, PWM

制和 PFM模式开关控制,实现高效率在更宽的负载范围内。 PW2162要求现有的最小数量标准外部组件,并在符合 ROHS标准的 6SOT23封装中

提供。


特征

效率高达 96%

600KHz频率操作, 2A输出电流

不需要肖特基二极管

4.5V至 16V输入电压范围, 0.6V参考电压

斜坡补偿电流模式控制对于良好的线路和负载瞬态回应

综合内部补偿,稳定,低 ESR陶瓷输出电容器

有故障模式的过电流保护

热关机,涌流限制和软启动

提供 SOT23-6套装, -40° C+85° C温度范围
