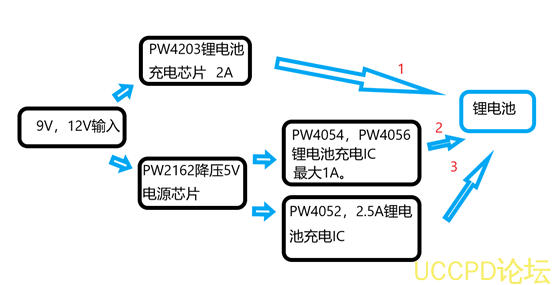

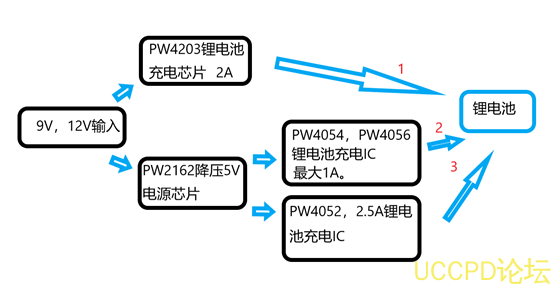

9V,12V输入充3.7V单节锂电池电路和芯片

2021-04-10 09:53:00
技术管理员
原创
1262

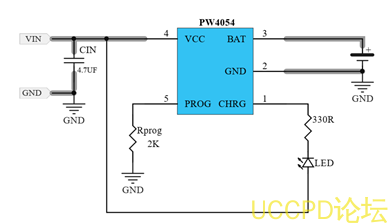

锂电池充电管理电路中,普遍常用使用最多的的如 PW4054这种的线性降压充电管理芯片,特点就是外围极简洁,但是只能支持 USB口的输入 5V了。当然也有稍微高点的 PW4065,输入电压范围是 4.7V-8V的。外围跟 PW4054一样

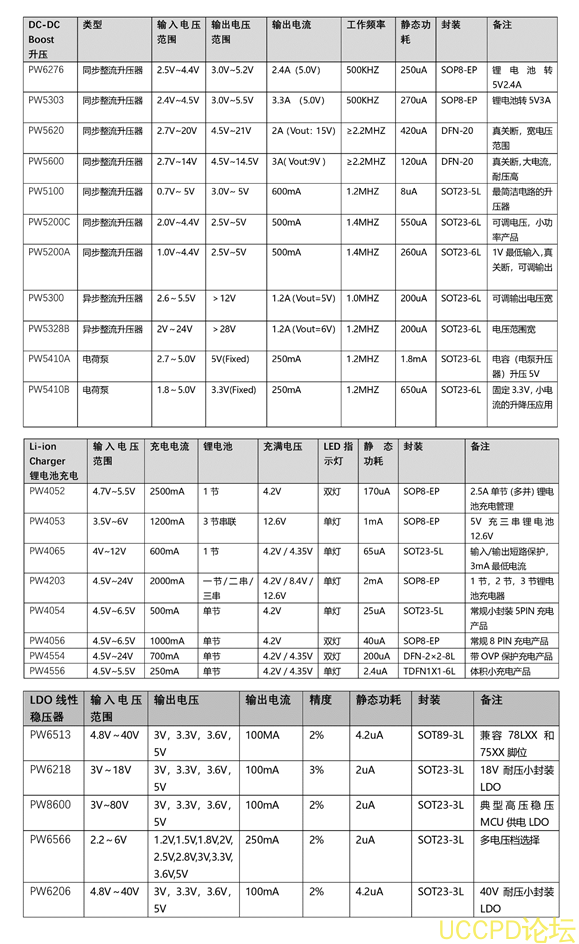

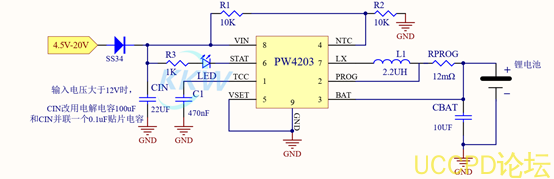

1,PW4203是一款 4.5-22V输入, 2A同步降压多节锂离子电池充电器,适用于便携式应用程序。选择引脚方便多电池充电。 800 kHz同步降压调节器集成了 22V额定值的超低导通电阻 FET,以实现高效率和简单的电路设计。 PW4203提供 8SOP封装,提供非常紧凑的系统解决方案和导热性好。


特征

宽输入电压范围: 4.5V22V

高效率集成同步降压带固定 800kHz开关的调节器频率

可选择多电池充电

涓流 /恒流 /恒压充电模式

可编程(最大 2A)恒定充电当前

可编程充电定时器

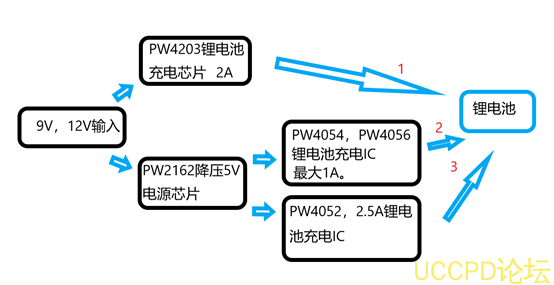

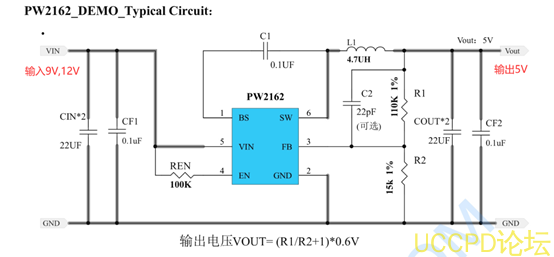

2,使用 DC-DC降压电路 +锂电池充电电路方案:9V,12V输入,使用DC-DC电源芯片PW2162降压到5V,5V再加上PW4054等锂电池充电芯片。 PW2162是一个完全集成,高效率 2A 同步整流降压转换器。 PW2162 在宽输出电流负载范围内以高效率运行。此设备提供两种工作模式, PWM 控制和 PFM 模式开关控制,实现高效率在更宽的负载范围内。 PW2162 要求现有的最小数量标准外部组件,并在符合 ROHS 标准的 6 SOT23 封装中提供。


特征

效率高达 96%

600KHz频率操作

2A输出电流

不需要肖特基二极管

4.5V至 16V输入电压范围

如果是一直要 5V输入才能充电, 9V,12V输入不能充电这种的,可用 PW2601或者 PW2606

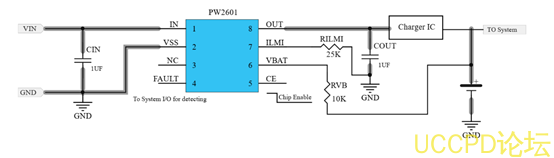

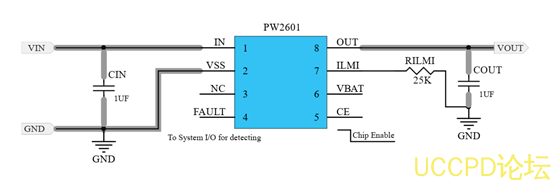

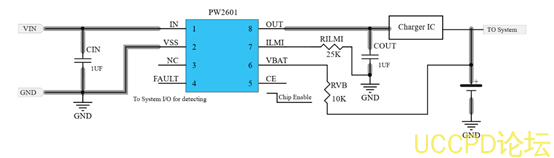

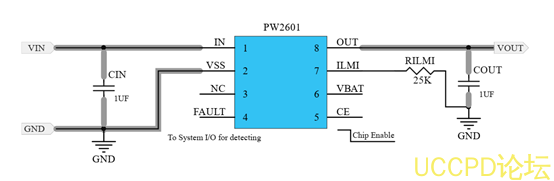

PW2601是一款充电器前端集成电路,旨在为锂离子电池提供保护,使其免受充电电路故障的影响。该设备监视输入电压,电池电压和充电电流,确保所有三个参数均在正常范围内运行。当任何输入电压,输出电流超过阈值时,该器件将关闭内部 MOSFET以断开 INOUT的连接,以保护负载。过热保护( OTP)功能监视芯片温度以保护器件。 PW2601还可以通过连续监视电池电压来保护系统电池免于过充电。该器件的工作原理类似于线性稳压器,可在输入电压高达输入过压阈值的情况下保持 5.1V输出。

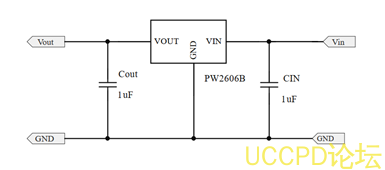

PW2606B, PW2606是前端过电压和过电流保护设备。它实现了 2.5V40V的宽输入电压范围。过压阈值可以在外部编程或设置为内部默认设置。集成电源路径 nFET开关的低电阻可确保为电池充电系统应用提供更好的性能。它可以提供高达 1A2A的电流以满足电池供电系统的要求。它集成了具有滞回功能的过热保护关闭和自动恢复电路,以防止发生过电流事件。
