5V降压1.8V,3.7V降压1.8V稳压3A芯片

2021-05-08 13:33:00
技术管理员
原创
1769

5V 降压1.8V 3.7V 降压1.8V 降压芯片,稳压芯片,降压电路芯片选型,的几款DC 降压和LDO ,低功耗的芯片,高降压换效率稳压IC ,最大5A降压电路

     5V 降压1.8V 稳压芯片,3.7V 降压1.8V稳压芯片,5V 降压1.8V 芯片,3.7V 降压1.8V芯片。

     5V 降压1.8V 降压芯片,3.7V 降压1.8V降压芯片,5V 降压1.8V 电路图,3.7V 降压1.8V电路图。

      锂电池3.7V 输入和供电5V 输入,降压降压换成1.8V的电路,可采用 1,LDO 线性稳压电路,2,D C-DC 降压电路。

1,LDO 线性稳压电路:

 锂电池的满电和放电电压,带保护板是在:3V-4.2V 。远高于1.8V,可直接用LDO 芯片来降压换成想要的1.8V或者1.5V等。

LDO产品输入电压输出电压输出电流静态功耗封装

PW6566    1.8V~5.5V 1.2V~5V多 250mA      2uA SOT23-3

PW6218    4V~18V     3V,3.3V,5V 100MA      3uA Sot23-3

PW6206   4.5V~40V 3V,3.3V,5V 150MA      4.2uA Sot23/89

PW8600    4.5V~80V3V,3.3V,5V150MA     2 uASot23-3

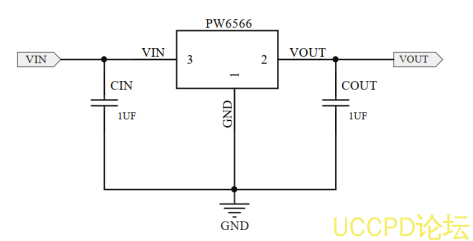

可采用PW6566即可。外围简单,LDO 具有功耗极其低的特点,这是DC-DC不具备的。



但是LDO的效率也无法做大,越大的电流就越温度高的特点。



2,D C-DC 降压电路

 DC-DC 降压电路在5V 降压1.8V 时,可选择不同的芯片,来搭配自己的输出负载。3.7V 锂电池更可采用降压电路输出低压大电流等,如5V 降压1.2V给镍氢电池充电等等。

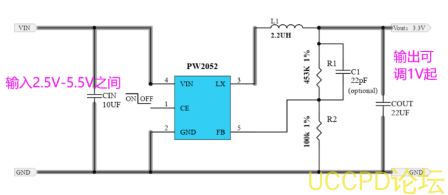

PW2052 具有宽输入电压2.5V-5.5V ,最大输出电流2A ,可调输出电压,内部集成了MOS 管整流,节省了外部肖特基二极管的需要,效率大大得到提高.

PW2052具有过流保护,过温保护,输出短路保护等。

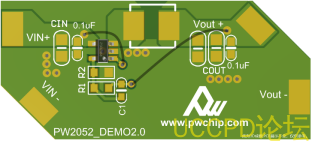

需要注意PW2058 PW2051,PW2052,PW2053 的电路和脚位是一样的,可用同一个PCBA板子来测试和应用。从小电流到大电流选择,比较完善。



DC-DC

降压产品输入电压输出电压输出电流频率封装

PW2057    2.0V~6.0V 3.3V,1.8V,1.2V  0.7A 1.5MHz SOT23-5

PW2058    2.0V~6.0V 1V~5V      0.8A 1.5MHz SOT23-5

PW2051    2.5V~5.5V 1V~5V      1.5A 1.5MHz SOT23-5

PW2052    2.5V~5.5V 1V~5V      2.0A 1.0 MHz SOT23-5

PW2053    2.5V~5.5V 1V~5V      3.0A 1.0 MHz SOT23-5

PW2162    4.5V~16V 1V~15V       2A 600KHZ SOT23-6

PW2163    4.5V~16V 1V~15V       3A 600KHZ SOT23-6

PW2205   4.5V~20V1V~15V      5A340KHZSOP8-EP

PW2312   4.0V~30V1V~28V     1.2A1.4 MHzSOT23-6

PW2330   4.5V~30V1V~28V      3A130KHzSOP8

PW2431   4.5V~40V1V~30V      3A340KHzSOP8-EP

PW2558   4.5V~55V1.25V~30V 0.8A1.2 MHzSOT23-6

PW2608   5.5V~60V1.5-30V     0.8A0.3-1MhzSOP8-EP

PW2815   4.5V~80V1.5V~30V 1.5A400KHZSOP8-EP

PW2906   12V~90V    1.25V~20V 0.6A150KHZSOP8-EP

PW2902   8V~90V    5V~30V      2A  140KHZSOP8-EP

PW2153   8V~140V    5V~30V      4A140KHZ   SOP8




      PW2057 是输出电压固定1.8V 的,外围比其他芯片少了2个调压反馈电阻,外围更简洁了。如果PCB尺寸要求空间,这个就是很好的选择备选了。
