15V降压12V,18V降压12V电源芯片电路图

2021-05-08 14:11:00
技术管理员
原创
1141
摘要:15V降压12V,18V降压12V

15V 降压12V 18V 降压12V 电源芯片,降压芯片,电路图,大电流降压芯片,极高效率降压IC,电源芯片降压选型表

      15V 降压12V 18V 降压12V 的电源芯片,适合1-5A 大电流应用等,根据不同的输入电压来选择,15V 18V 降压12V 解决方案比较推荐:DC-DC降压电路了。

D C-DC 降压电路:

DC-DC

降压产品

输入电压

输出电压

输出电流

频率

封装

PW2058

2.0V~6.0V

1V~5V

0.8A

1.5MHz

SOT23-5

PW2051

2.5V~5.5V

1V~5V

1.5A

1.5MHz

SOT23-5

PW2052

2.5V~5.5V

1V~5V

2.0A

1.0 MHz

SOT23-5

PW2053

2.5V~5.5V

1V~5V

3.0A

1.0 MHz

SOT23-5

PW2162

4.5V~16V

1V~15V

2A

600KHZ

SOT23-6

PW2163

4.5V~16V

1V~15V

3A

600KHZ

SOT23-6

PW2205

4.5V~30V

1V~15V

5A

500KHZ

SOP8-EP

PW2312

4.0V~30V

1V~28V

1.2A

1.4 MHz

SOT23-6

PW2330

4.5V~30V

1V~28V

3A

500KHz

SOP8

PW2431

4.5V~40V

1V~30V

3A

340KHz

SOP8-EP

PW2558

4.5V~55V

1.25V~30V

0.8A

1.2 MHz

SOT23-6

PW2608

5.5V~60V

1.5-30V

0.8A

0.3-1Mhz

SOP8-EP

PW2815

4.5V~80V

1.5V~30V

1.5A

400KHZ

SOP8-EP

PW2906

12V~90V

1.25V~20V

0.6A

150KHZ

SOP8-EP

PW2902

8V~90V

5V~30V

2A

140KHZ

SOP8-EP

PW2153

8V~140V

5V~30V

4A

140KHZ

SOP8

。。。

如图,根据表格,可以选择的芯片有不少了,建议选择输入电压范围达到30V起的。一般都是留有足够的余量,不懂的人以为是质量问题,在工程师中是为了避免输入尖峰电压,在做了吸收后留大范围的问题。

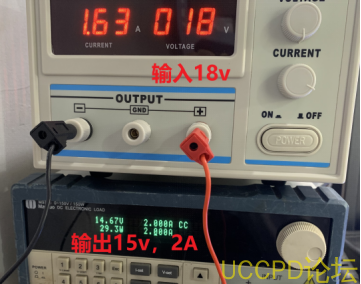

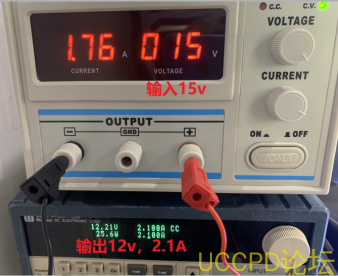

上图是用PW2153来测试时,拍的照片,仅参考,PW2153 常用于15V-80V之间的降压电路中。
