3.7V降压1.2V电路图,PCB设计步骤PW2051

2021-05-08 14:36:00
技术管理员
原创
1378

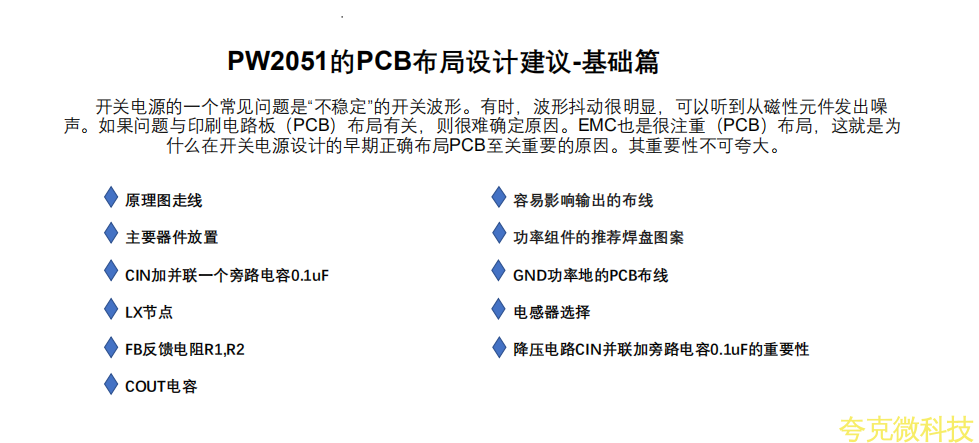

开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

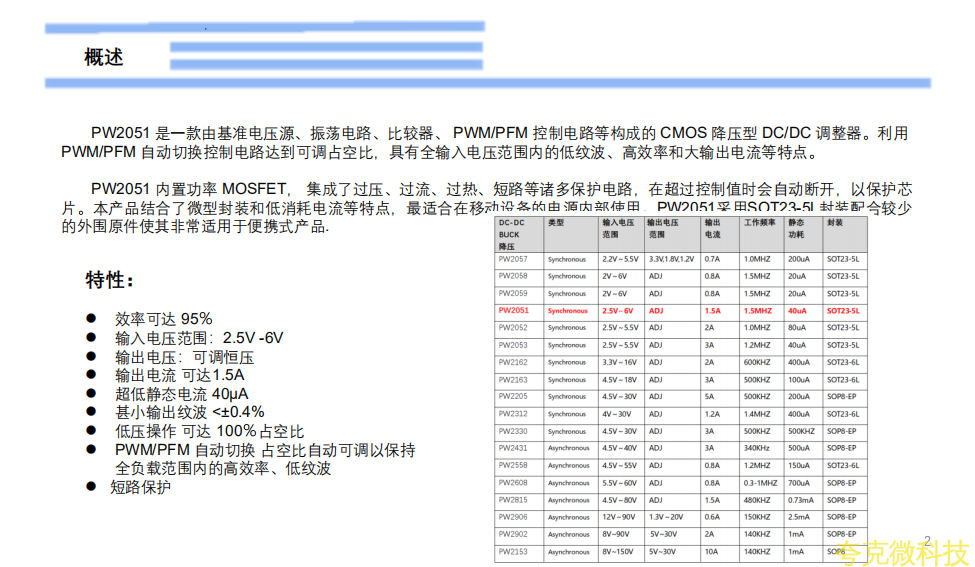

PW2051 是一款由基准电压源、振荡电路、比较器、 PWM/PFM 控制电路等构成的 CMOS 降压型 DC/DC 调整器。利用PWM/PFM 自动切换控制电路达到可调占空比,具有全输入电压范围内的低纹波、高效率和大输出电流等特点。

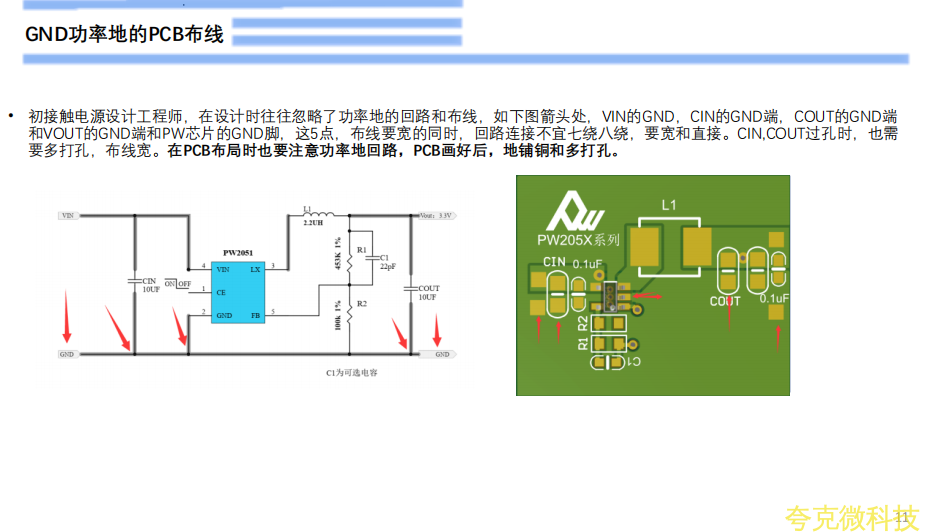

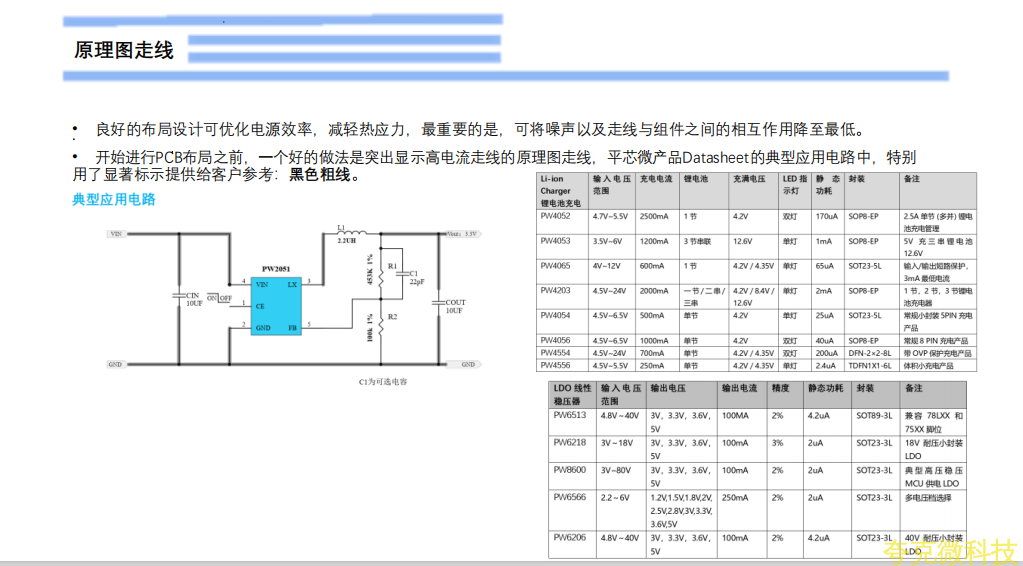

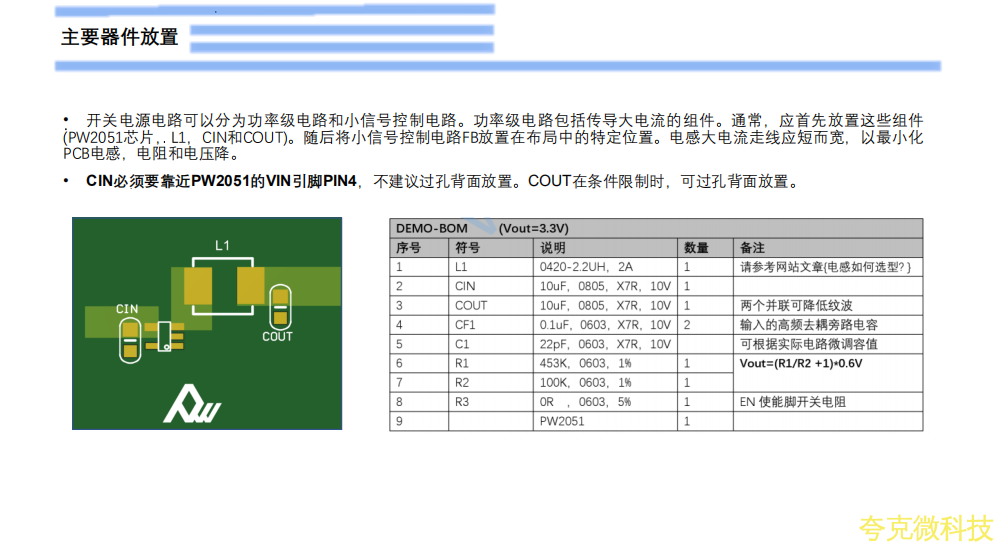

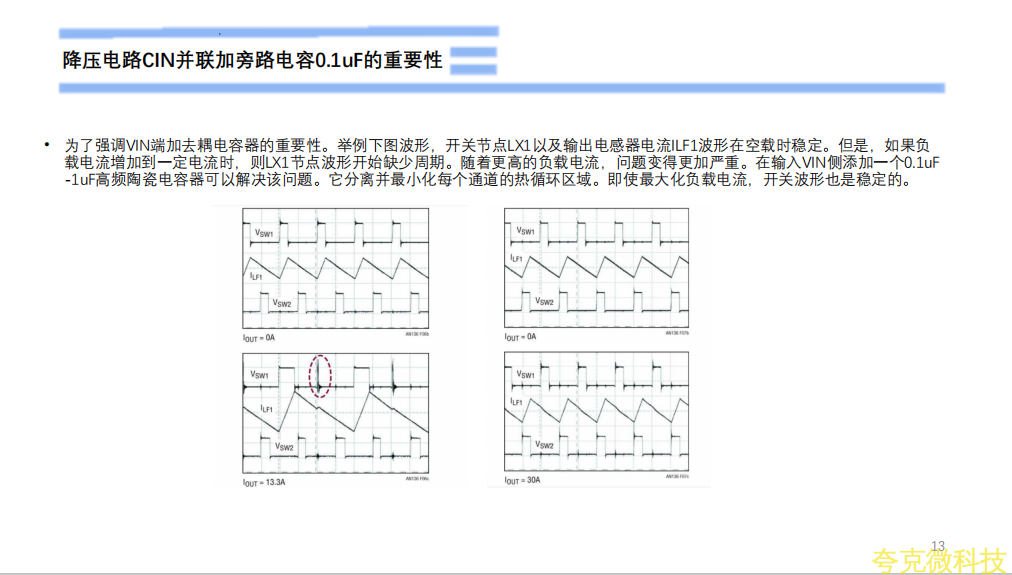

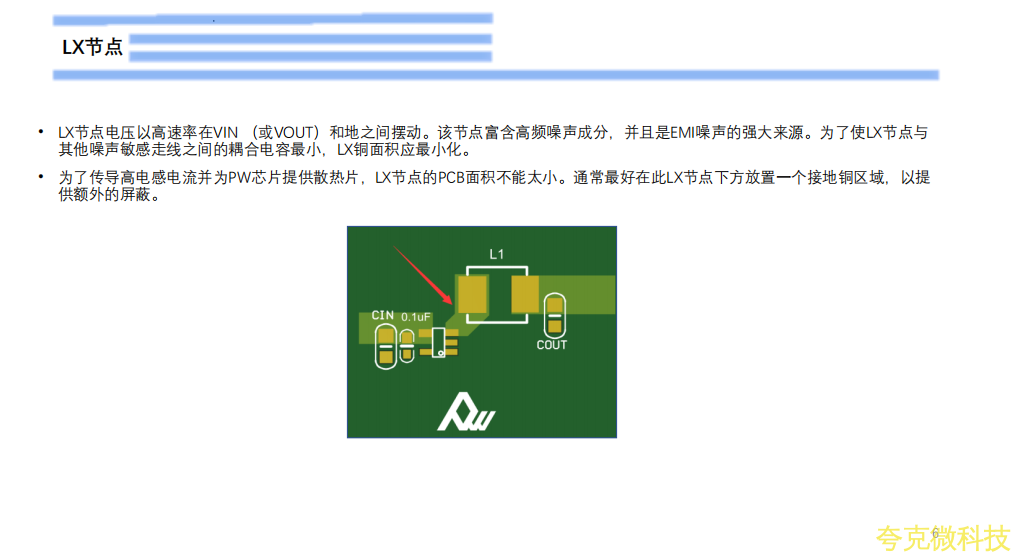

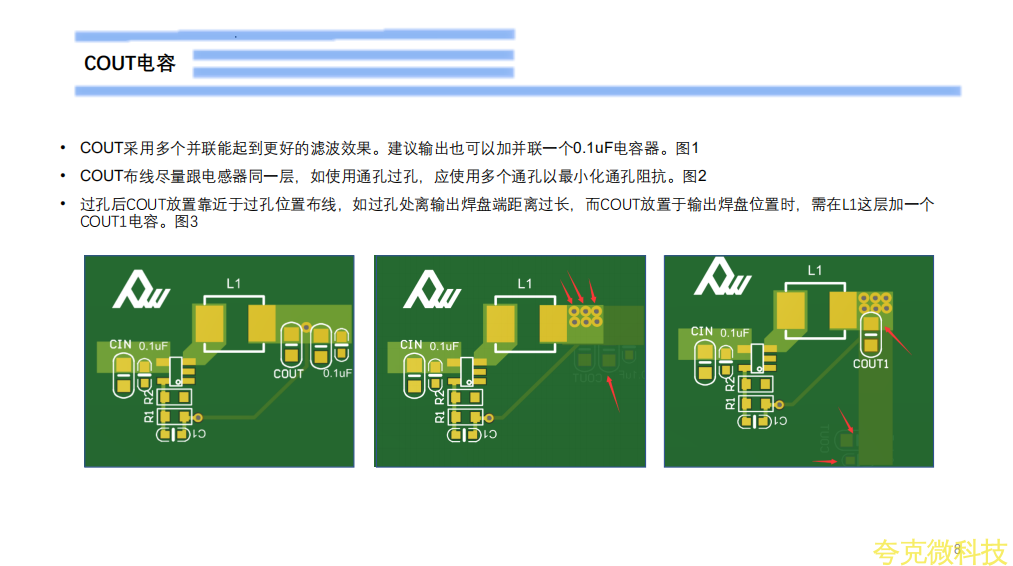

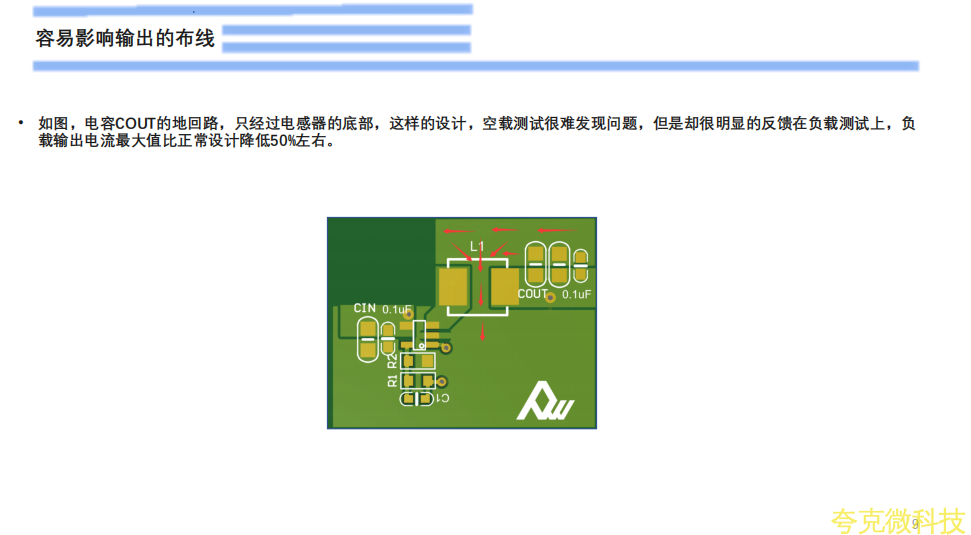

良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

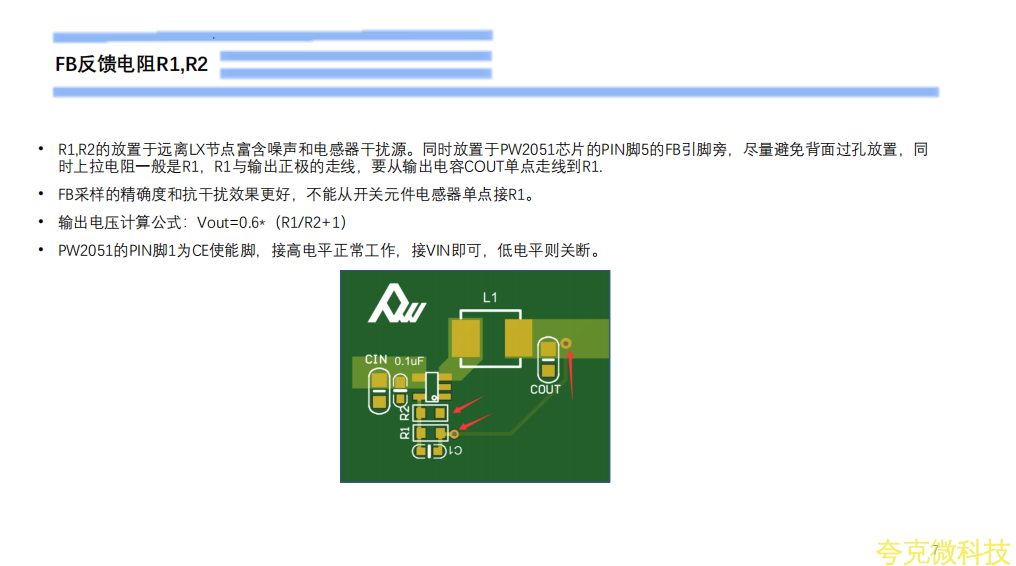

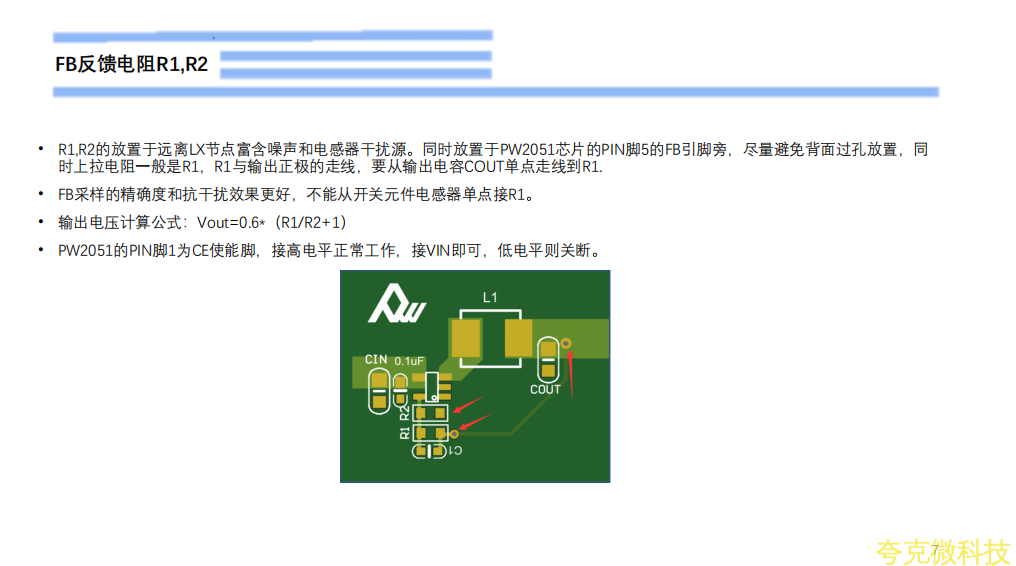

PW2051的PIN脚1为CE使能脚,接高电平正常工作,接VIN即可,低电平则关断

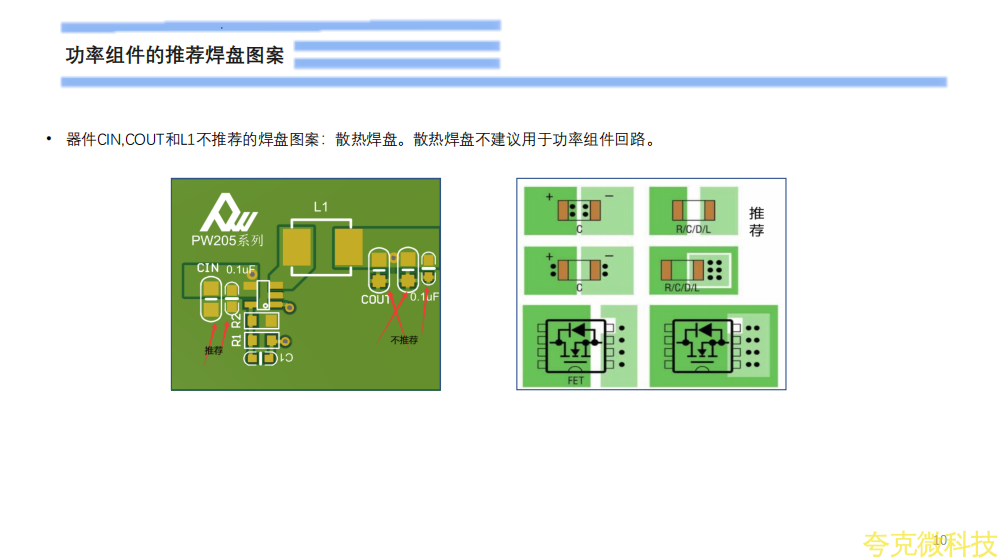

器件CIN,COUT和L1不推荐的焊盘图案:散热焊盘。散热焊盘不建议用于功率组件回路。

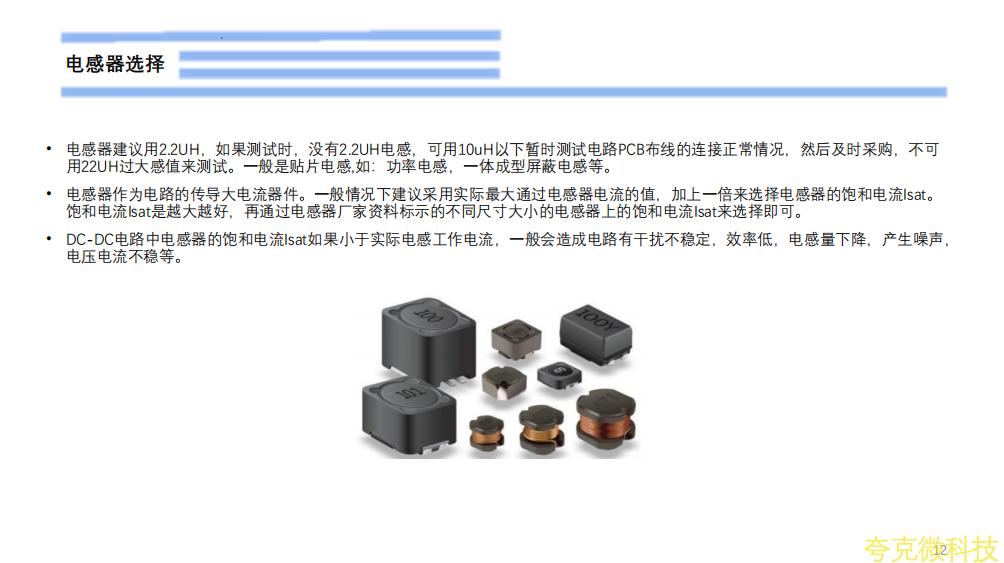

• 电感器建议用2.2UH,如果测试时,没有2.2UH电感,可用10uH以下暂时测试电路PCB布线的连接正常情况,然后及时采购,不可
用22UH过大感值来测试。一般是贴片电感,如:功率电感,一体成型屏蔽电感等。
• 电感器作为电路的传导大电流器件。一般情况下建议采用实际最大通过电感器电流的值,加上一倍来选择电感器的饱和电流Isat。
饱和电流Isat是越大越好,再通过电感器厂家资料标示的不同尺寸大小的电感器上的饱和电流Isat来选择即可。
• DC-DC电路中电感器的饱和电流Isat如果小于实际电感工作电流,一般会造成电路有干扰不稳定,效率低,电感量下降,产生噪声,

电压电流不稳等。
