4.2V转1.5V电路图，降压稳压芯片PW2052，PCB设计

2021-05-08 14:47:00
技术管理员
原创
2021

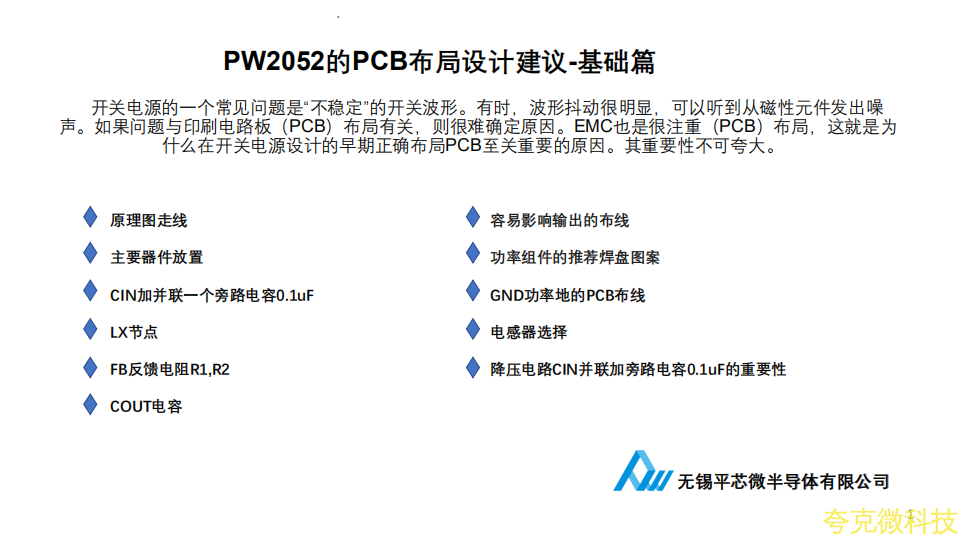

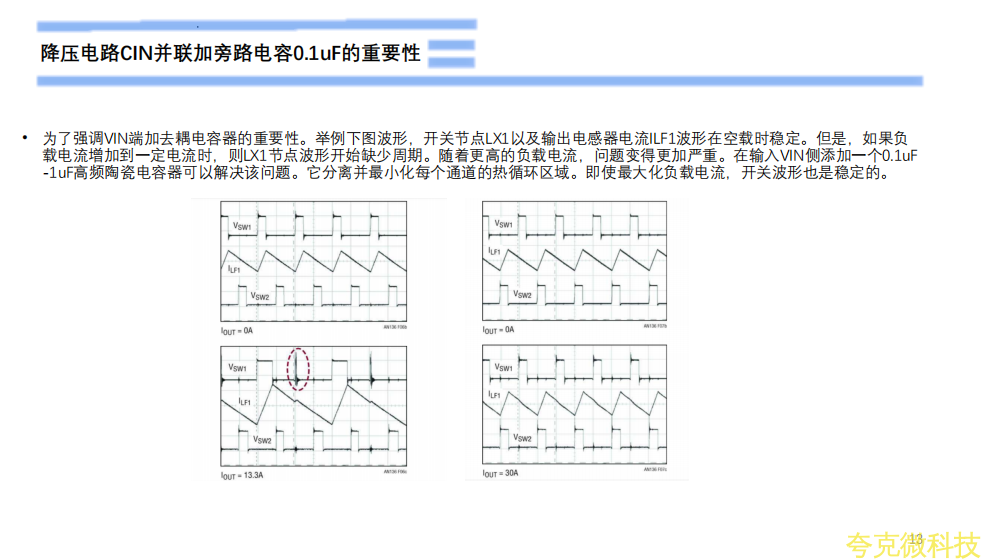

         开关电源的一个常见问题是“不稳定”的开关波形。有时，波形抖动很明显，可以听到从磁性元件发出声。如果问题与印刷电路板（PCB）布局有关，则很难确定原因。EM也是很注重（PCB）布局，这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

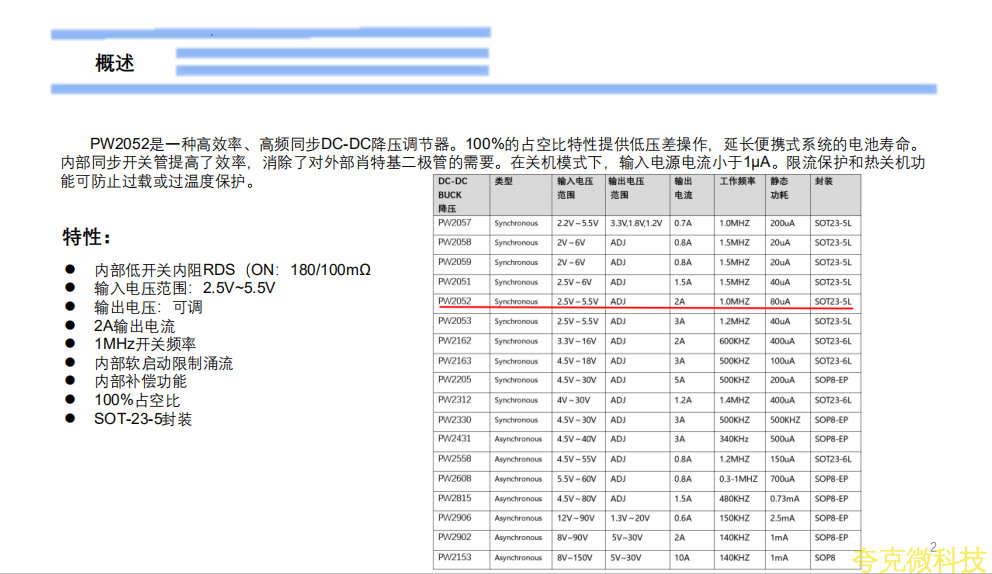

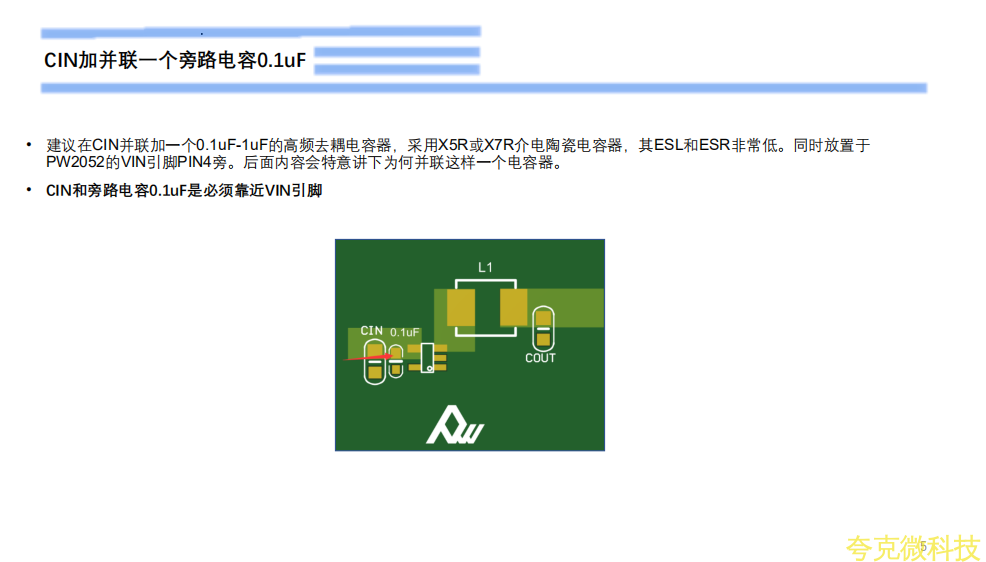

    PW2052是一种高效率、高频同步DC-DC降压调节器。100%的占空比特性提供低压差操作，延长便携式系统的电池寿命。

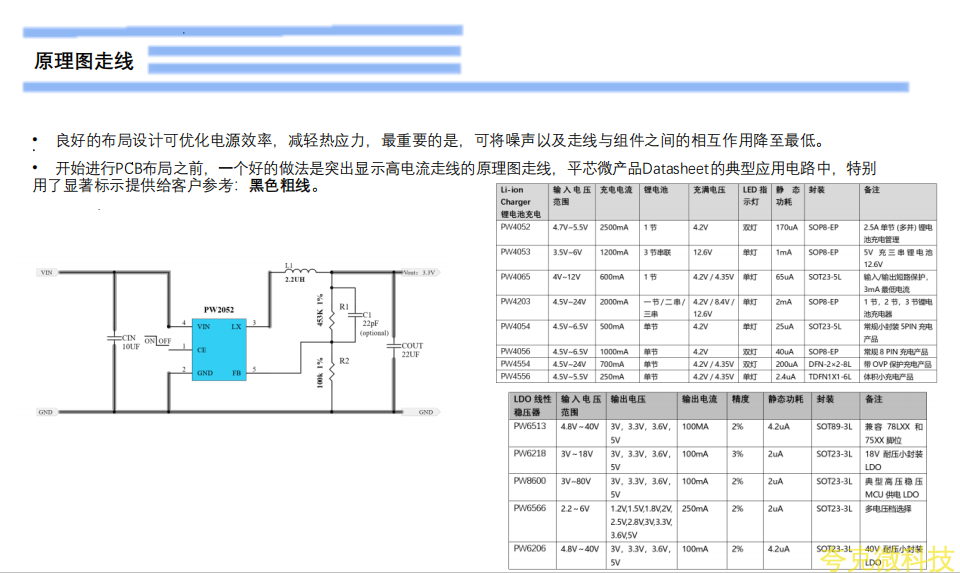

• 良好的布局设计可优化电源效率，减轻热应力，最重要的是，可将噪声以及走线与组件之间的相互作用降至最低。

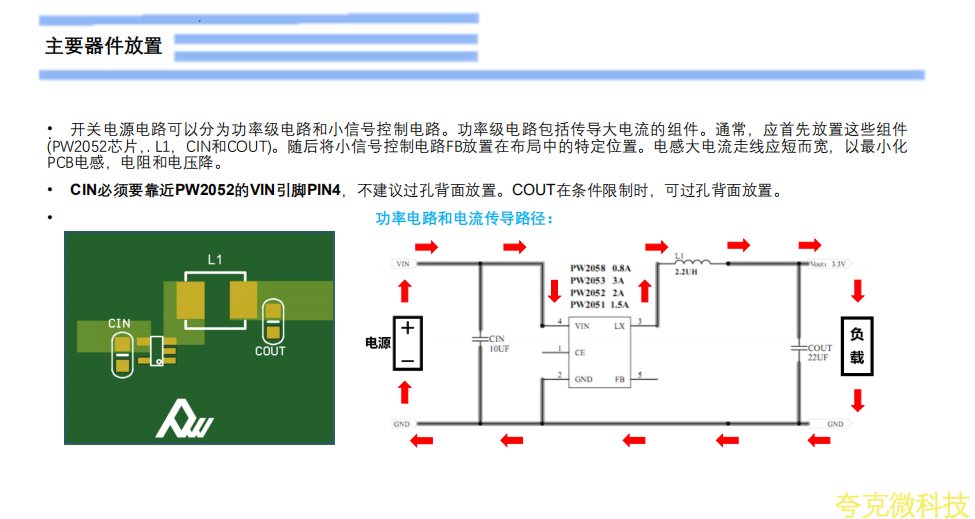

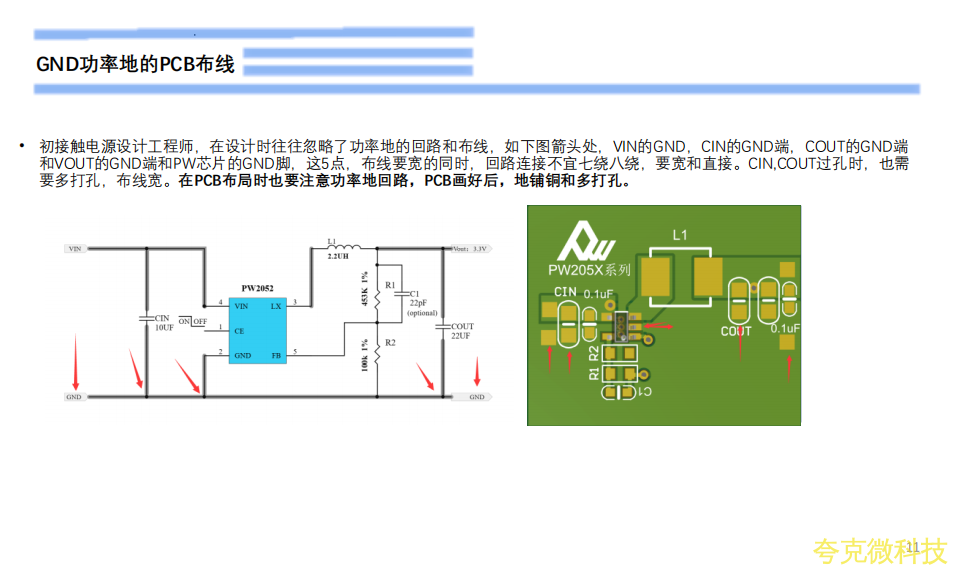

• 开关电源电路可以分为功率级电路和小信号控制电路。

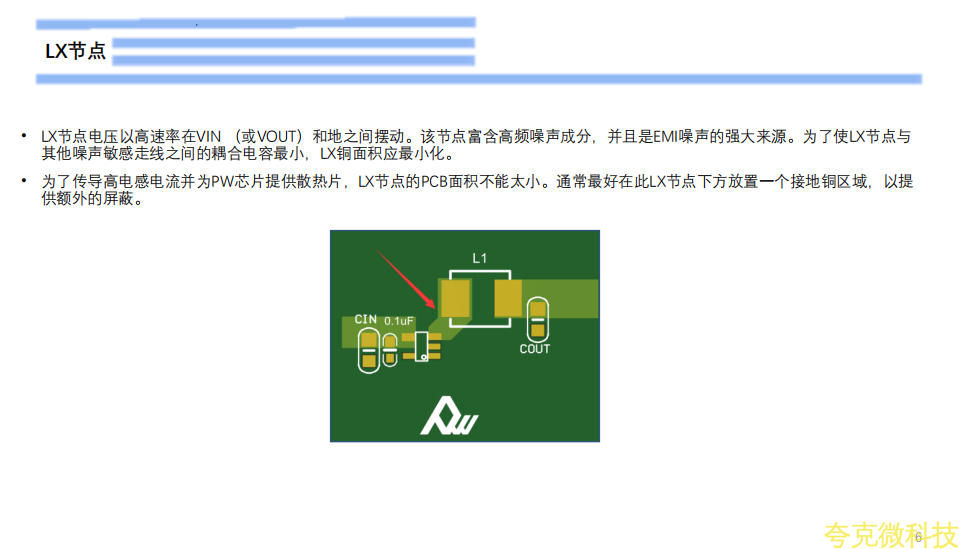

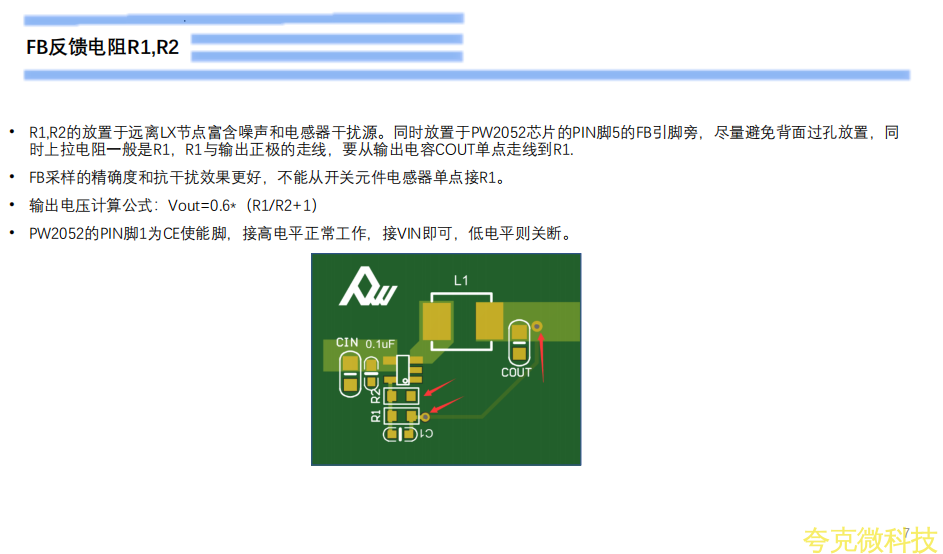

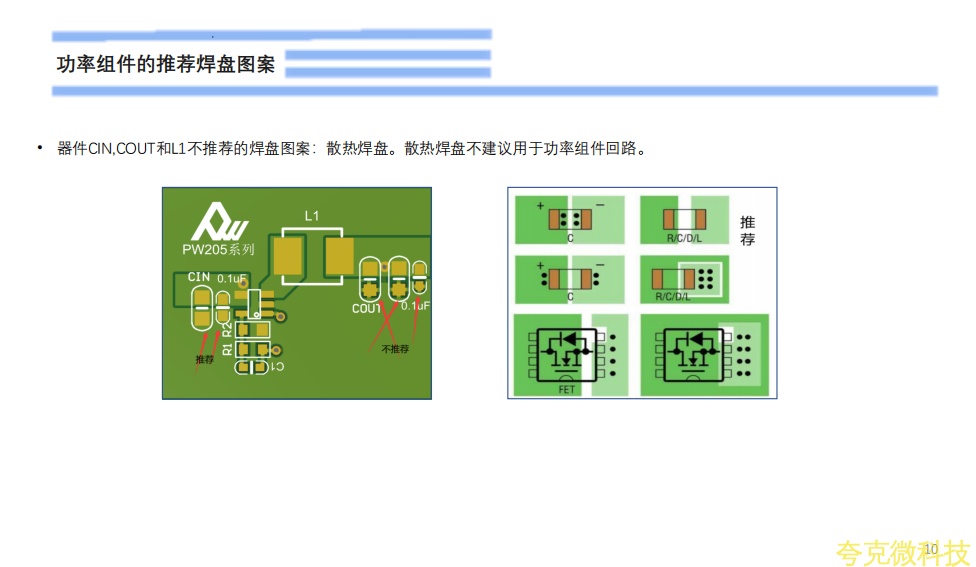

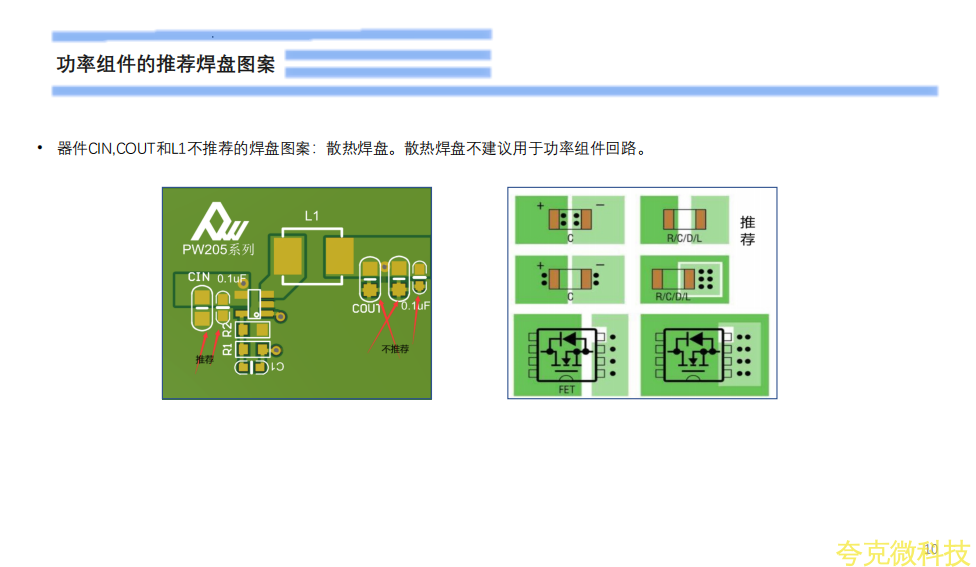

• R1,R2的放置于远离LX节点富含噪声和电感器干扰源。

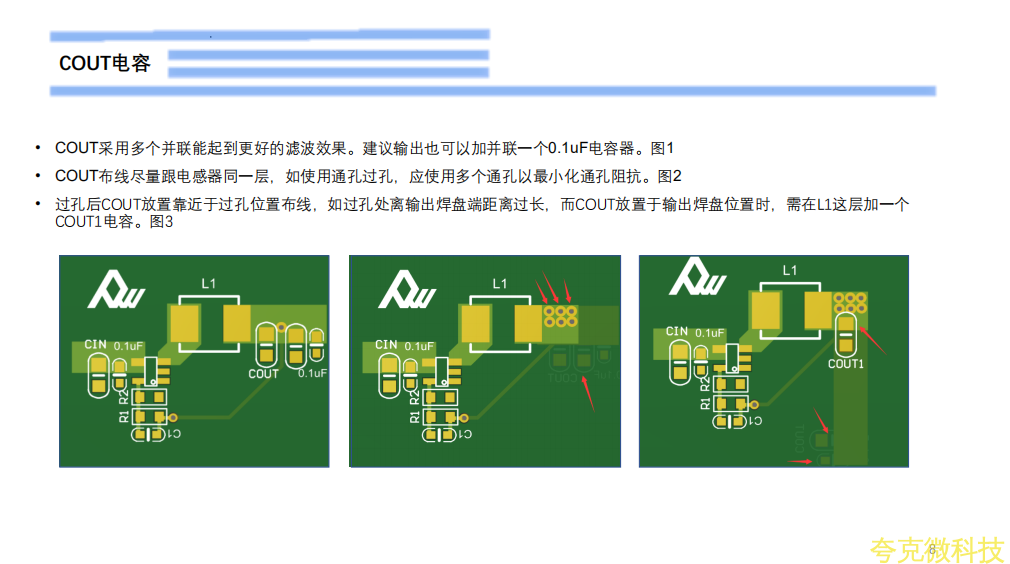

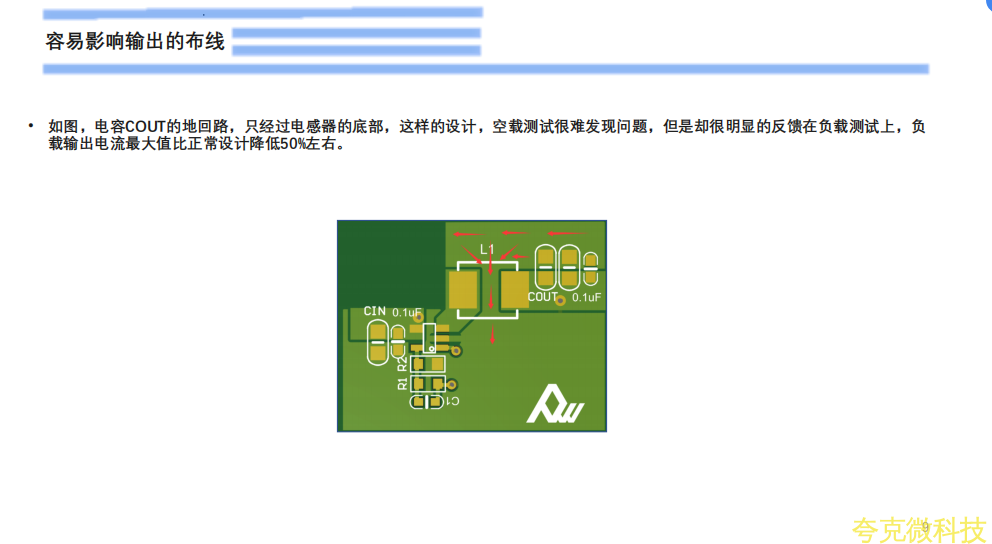

• COUT布线尽量跟电感器同一层，如使用通孔过孔，应使用多个通孔以最小化通孔阻抗。

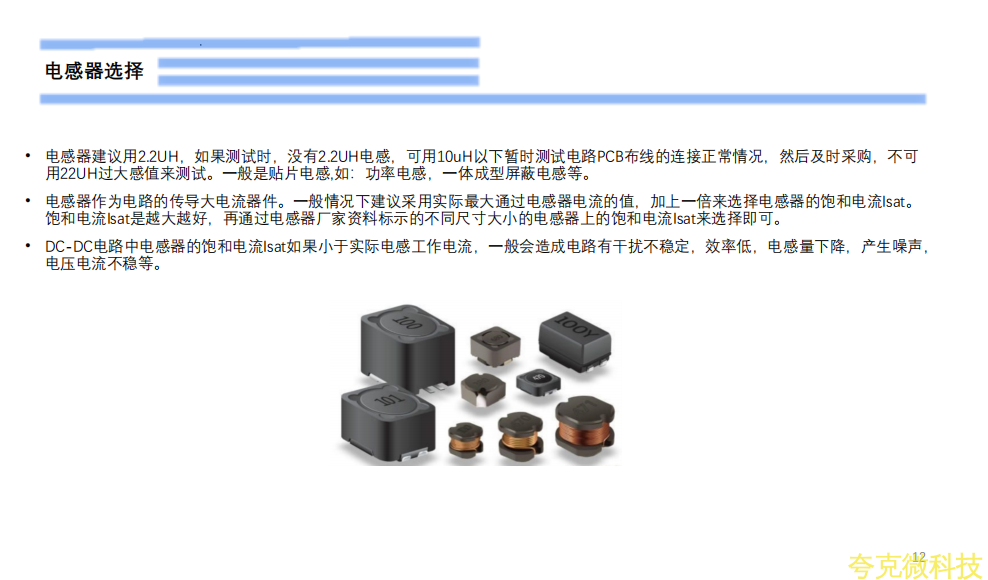

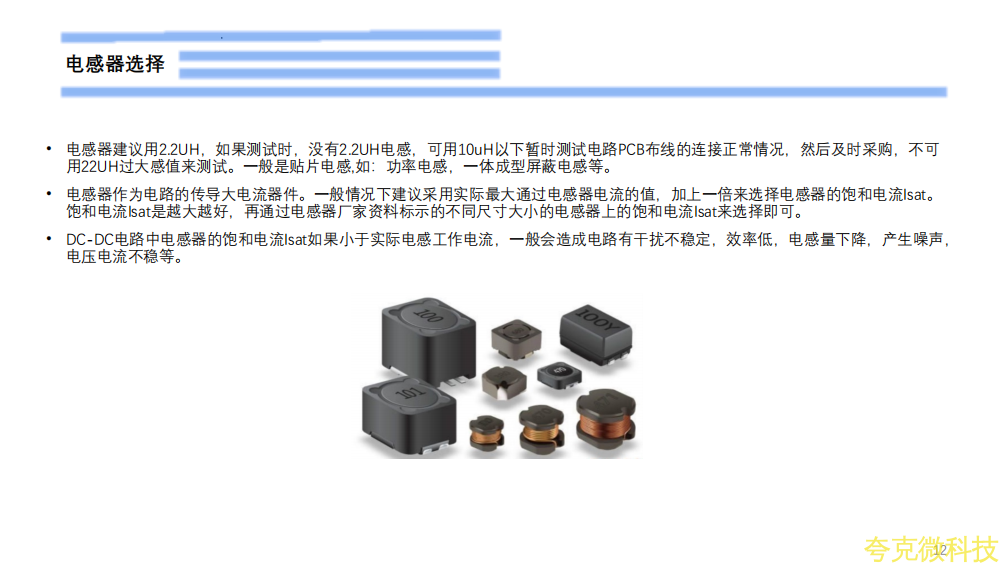

• 电感器建议用2.2UH，如果测试时，没有2.2UH电感，可用10uH以下暂时测试电路PCB布线的连接正常情况，然后及时采购，不可
用22UH过大感值来测试。一般是贴片电感,如：功率电感，一体成型屏蔽电感等。
