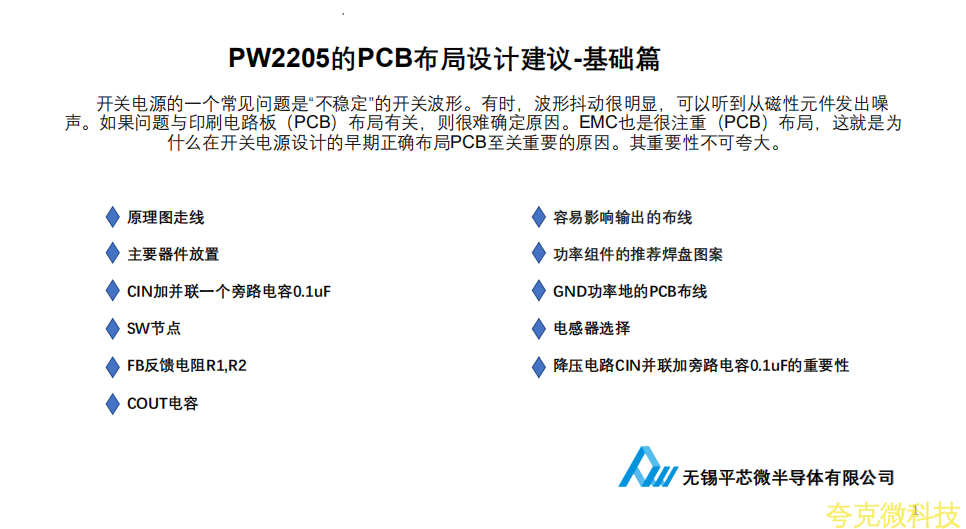

      开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

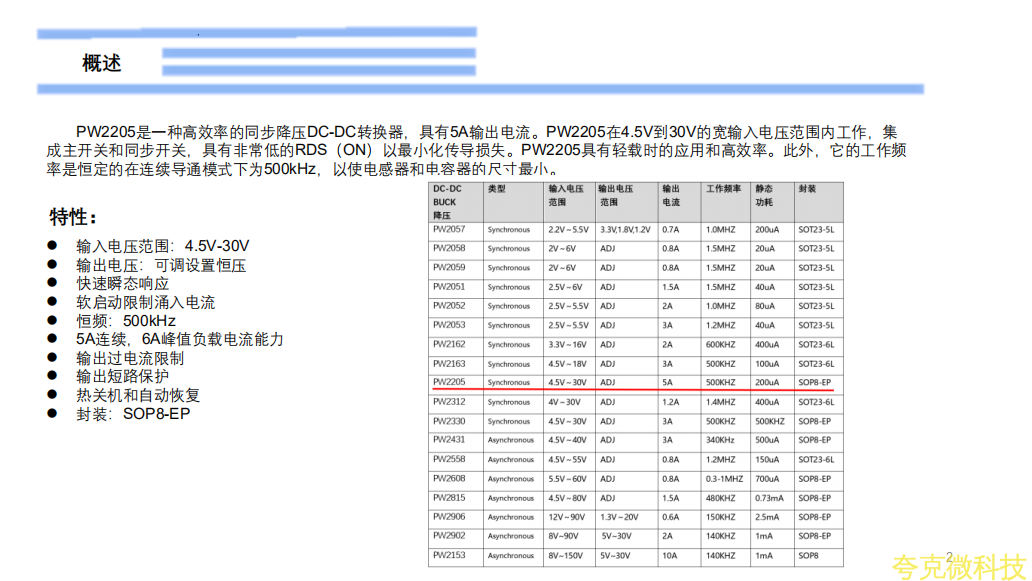

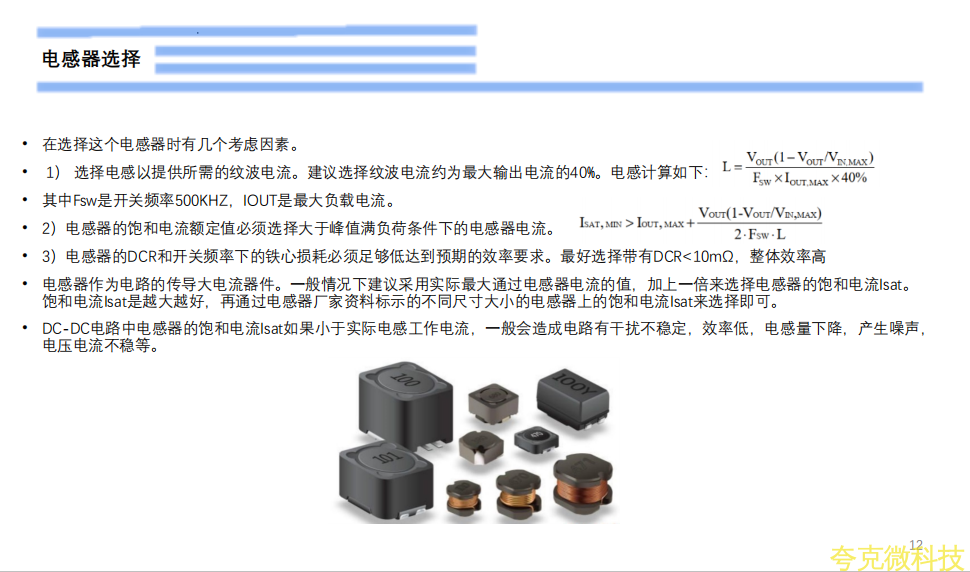

        PW2205是一种高效率的同步降压DC-DC转换器,具有5A输出电流。PW2205在4.5V到30V的宽输入电压范围内工作,集成主开关和同步开关,具有非常低的RDS(ON)以最小化传导损失。PW2205具有轻载时的应用和高效率。此外,它的工作频率是恒定的在连续导通模式下500kHz,以使电感器和电容器的尺寸最小.

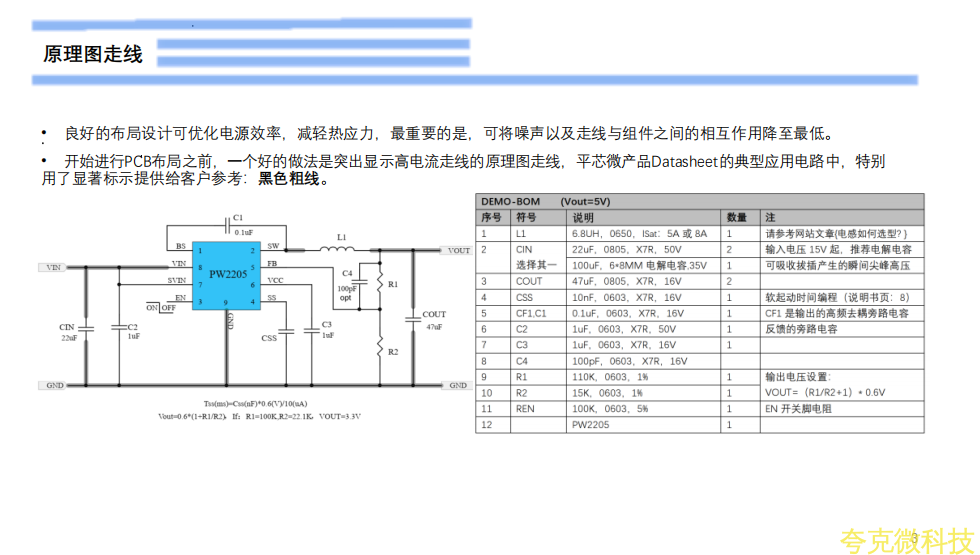

      良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

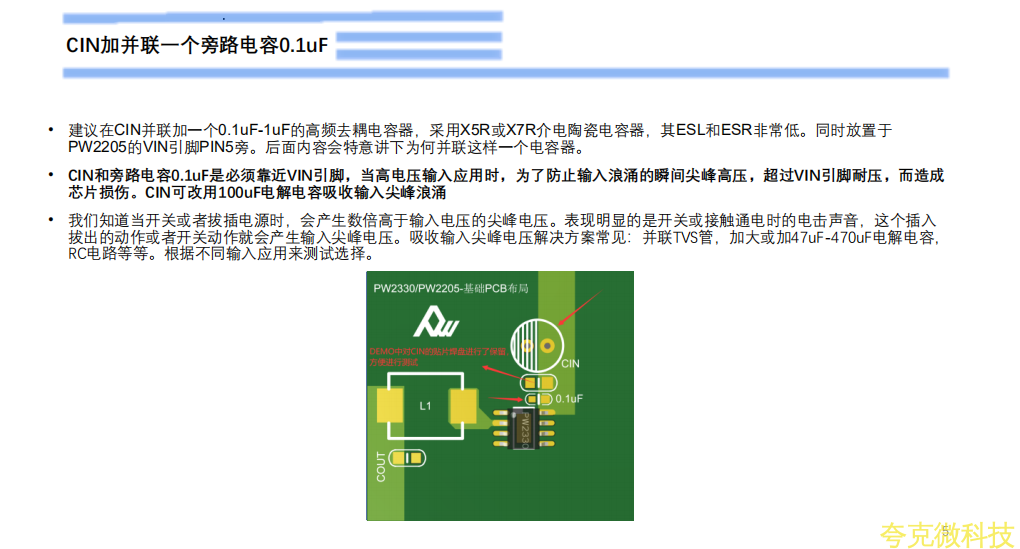

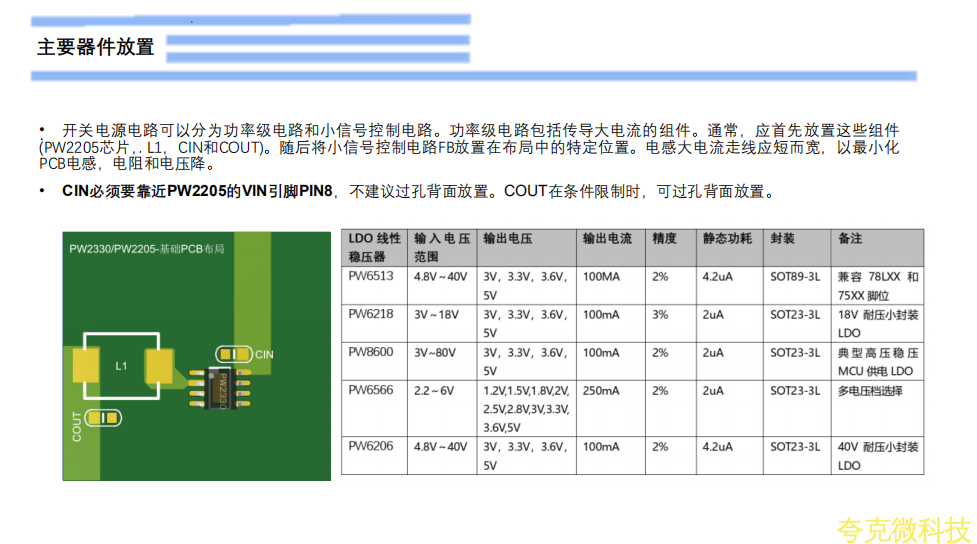

    建议在CIN并联加一个0.1uF-1uF的高频去耦电容器,采用X5R或X7R介电陶瓷电容器,其ESL和ESR非常低。同时放置于

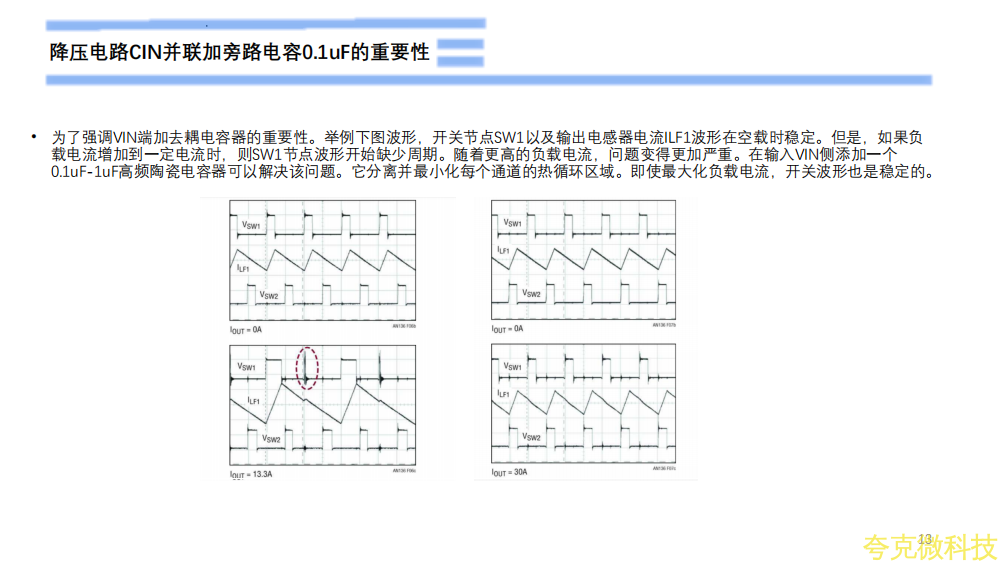

PW2205的VIN引脚PIN5旁。后面内容会特意讲下为何并联这样一个电容器。

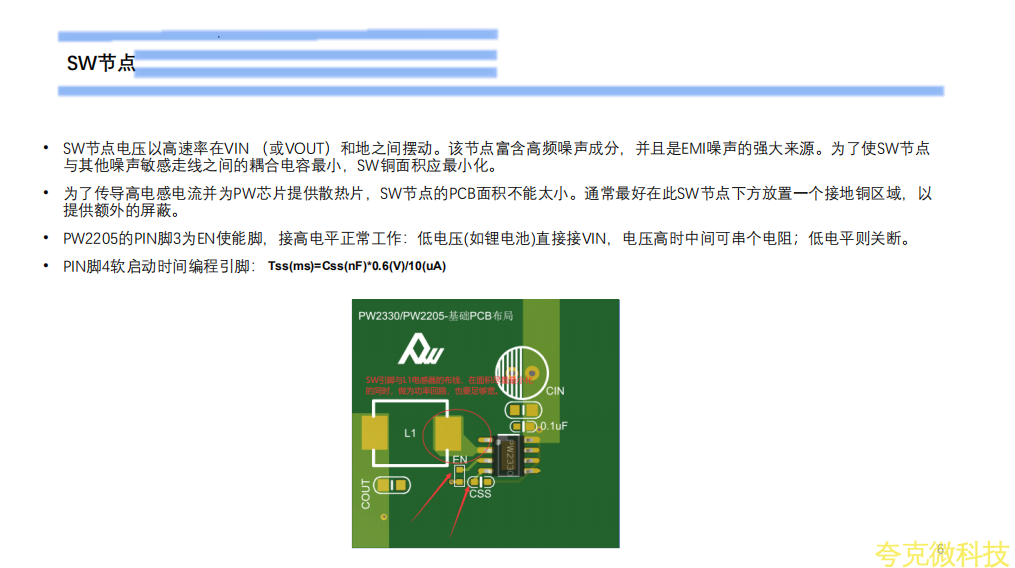

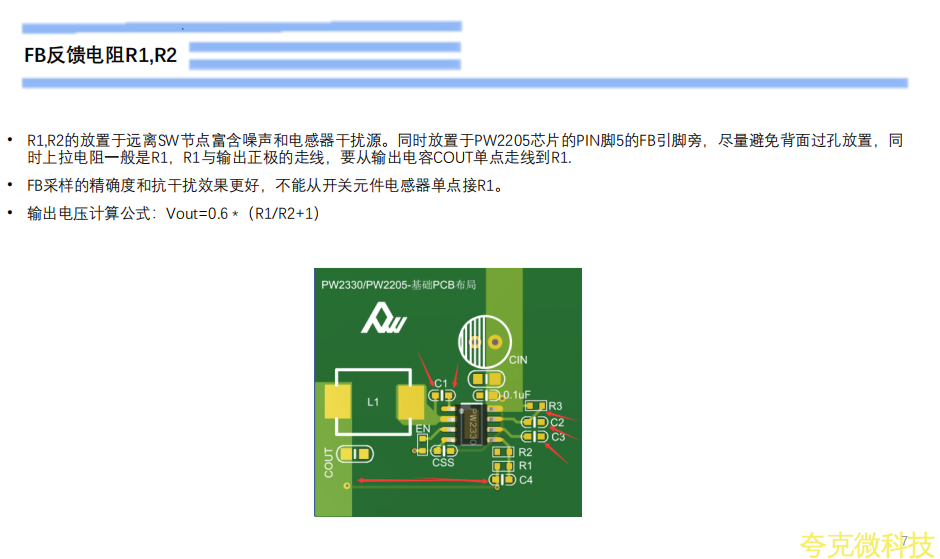

    SW节点电压以高速率在VIN (或VOUT)和地之间摆动。该节点富含高频噪声成分,并且是EMI噪声的强大来源。为了使SW节点与其他噪声敏感走线之间的耦合电容最小,SW铜面积应最小化。

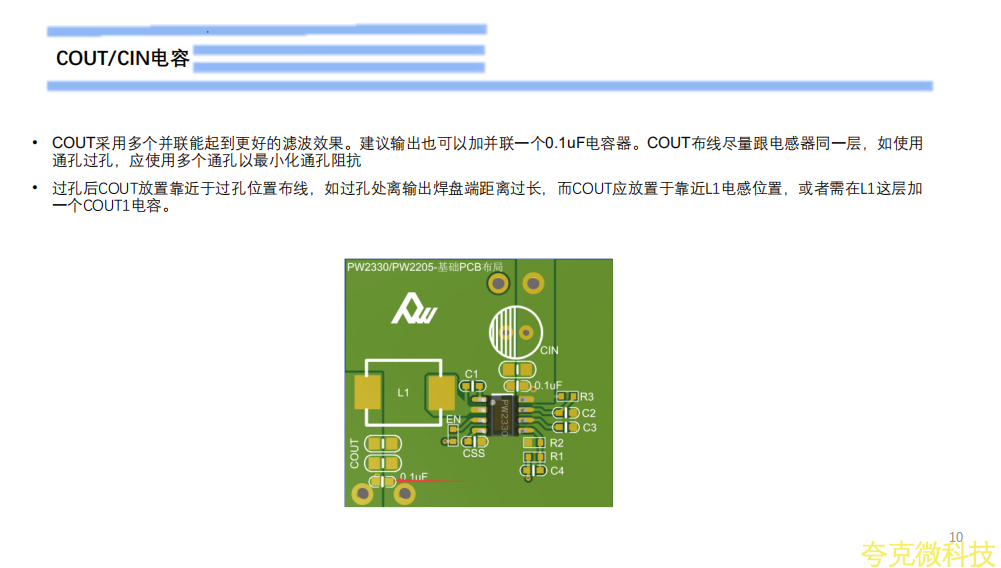

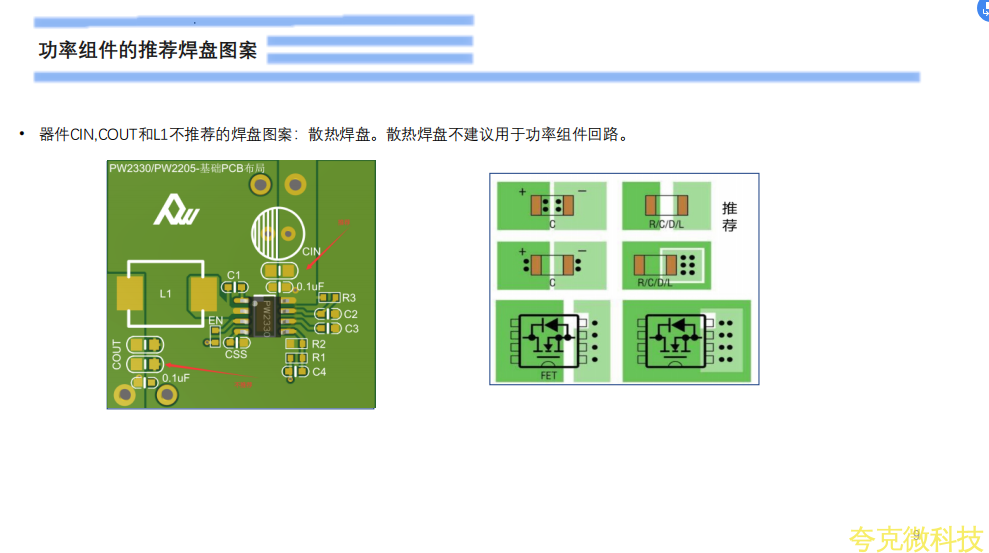

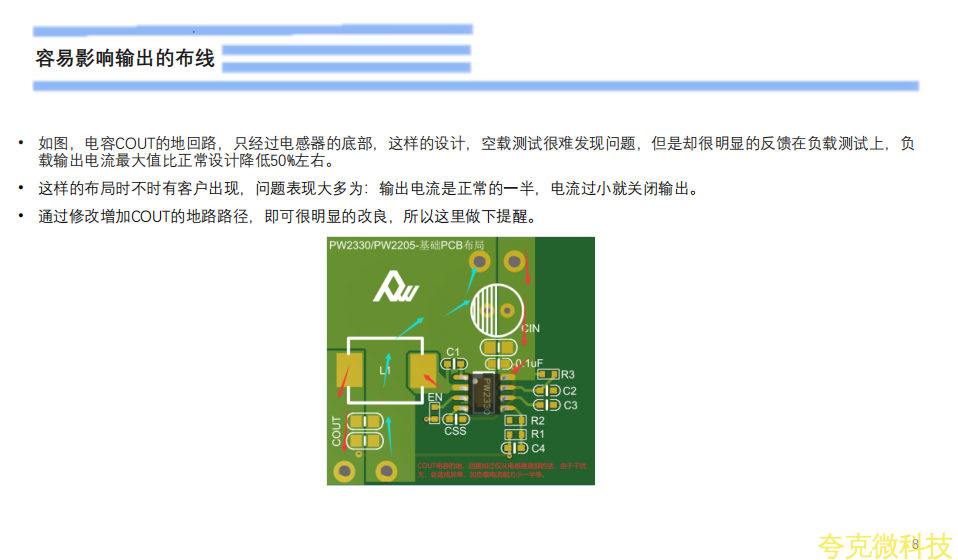

     COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。COUT布线尽量跟电感器同一层,如使用通孔过孔,应使用多个通孔以最小化通孔阻抗

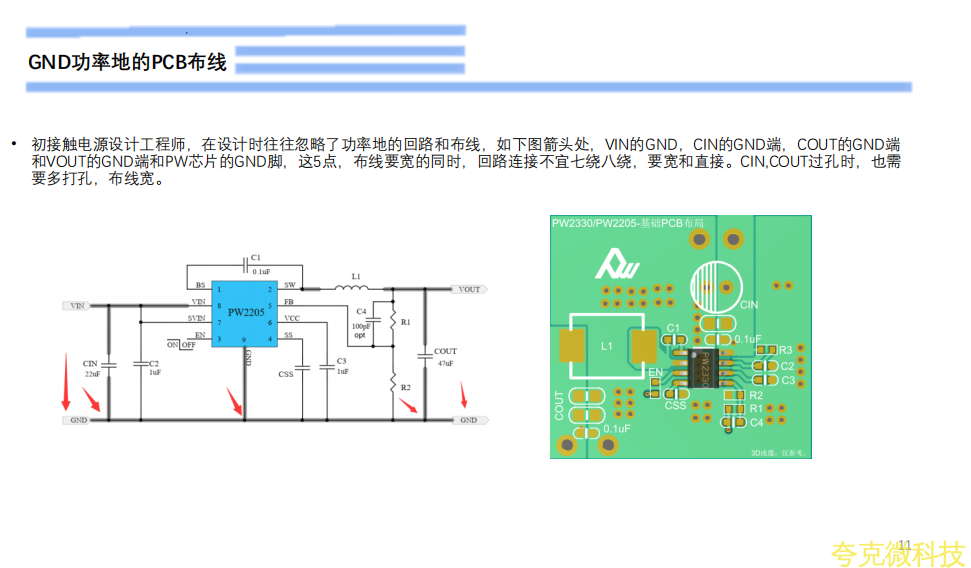

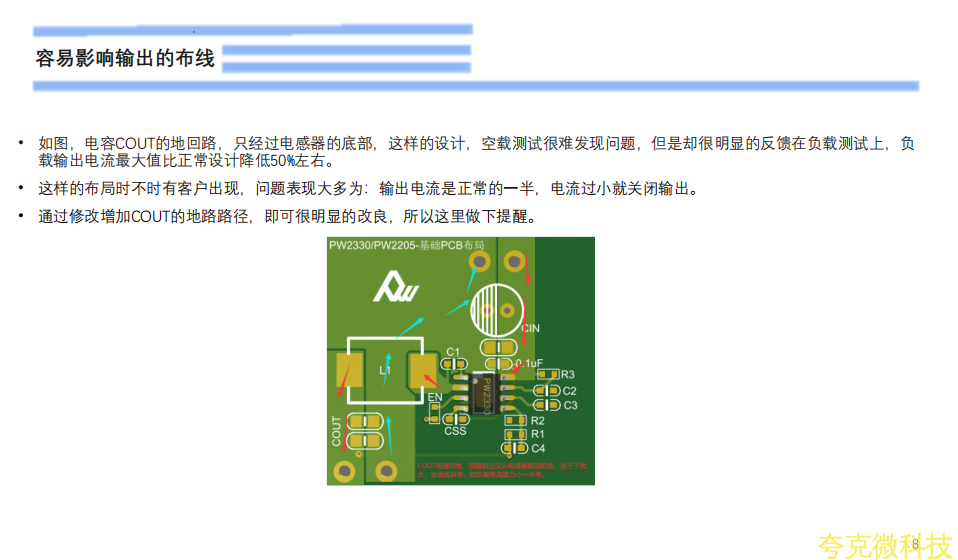

      初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。
