18V转9V的DC-DC降压芯片,BOM,DEMO文件

2021-05-08 17:11:00
技术管理员
原创
1373

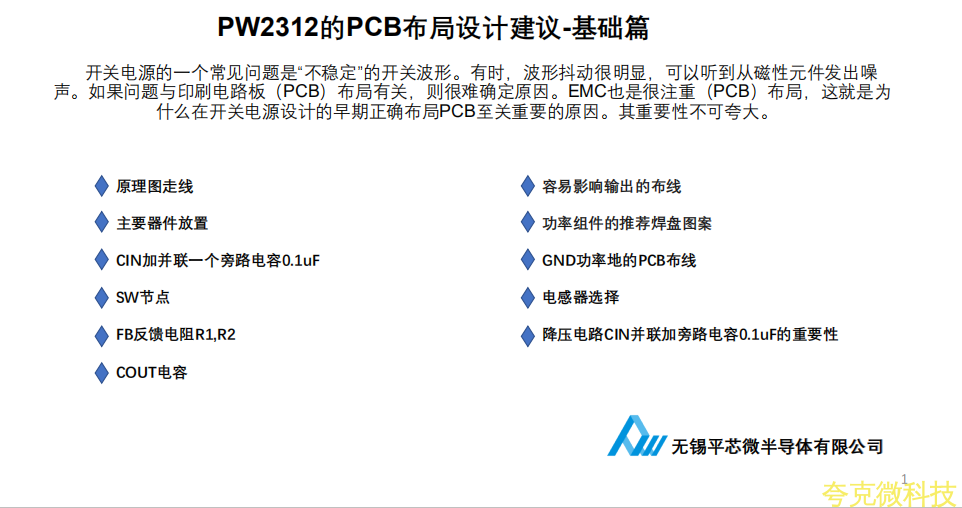

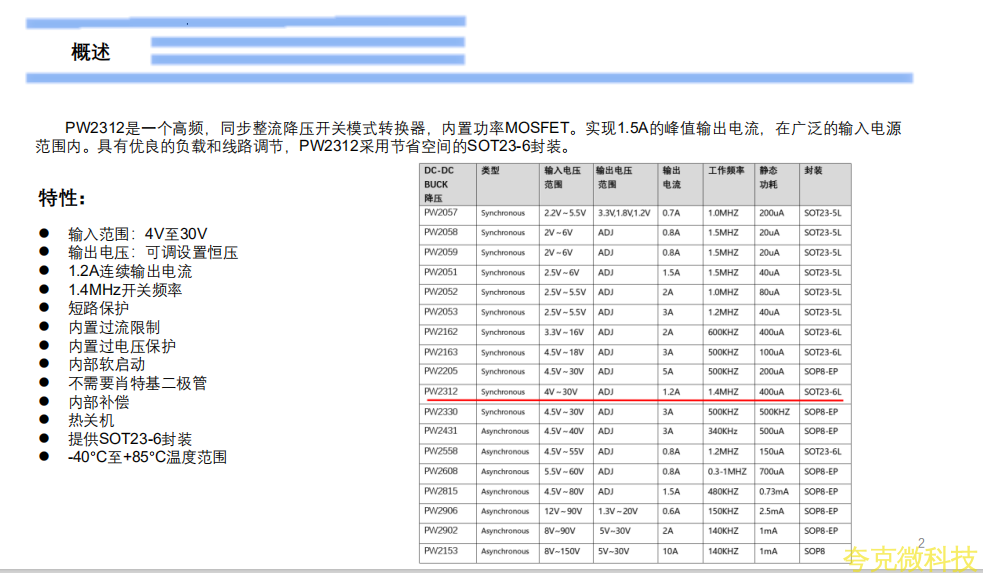

     开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

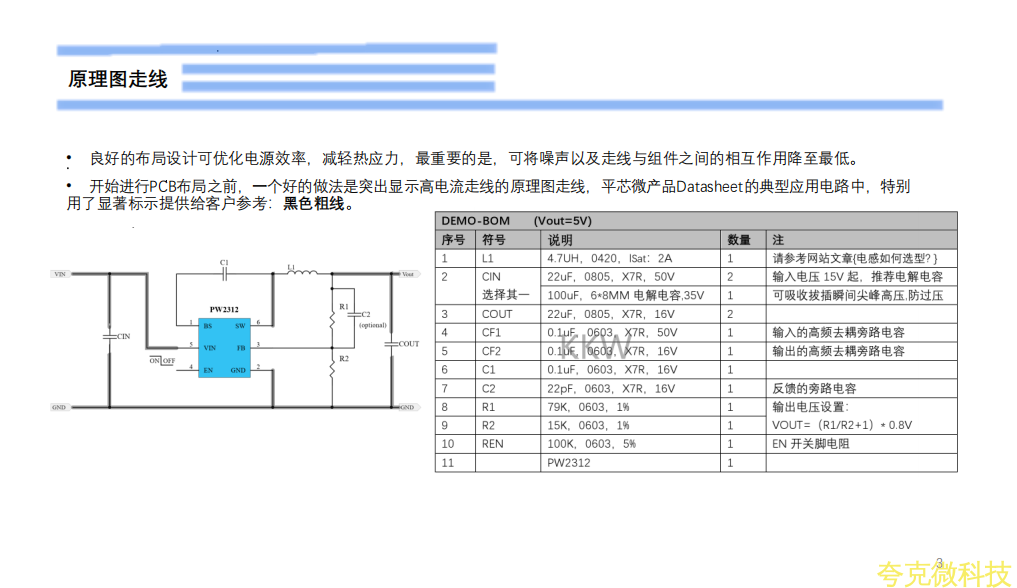

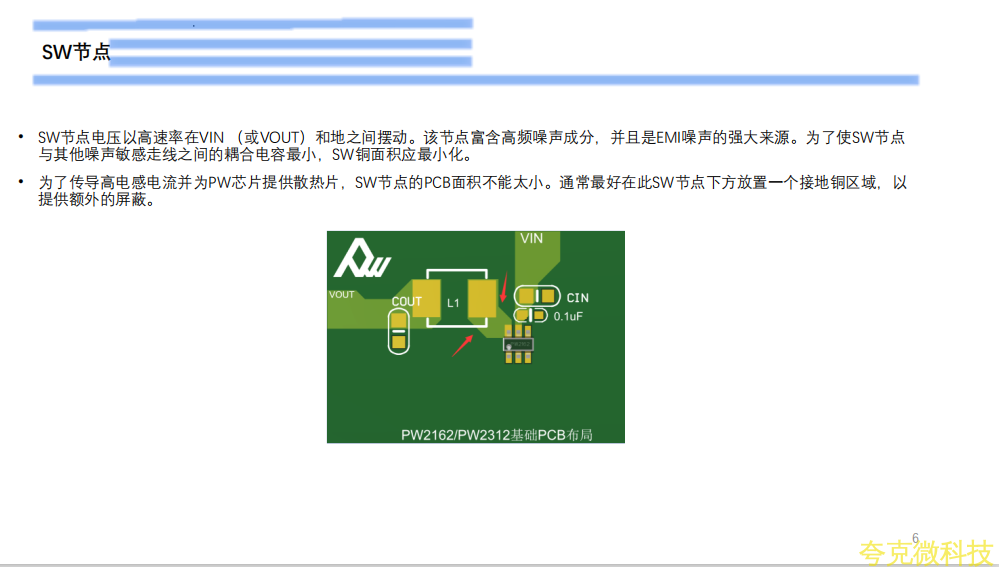

    开始进行PCB布局之前,一个好的做法是突出显示高电流走线的原理图走线,平芯微产品Datasheet的典型应用电路中,特别用了显著标示提供给客户参考:黑色粗线。

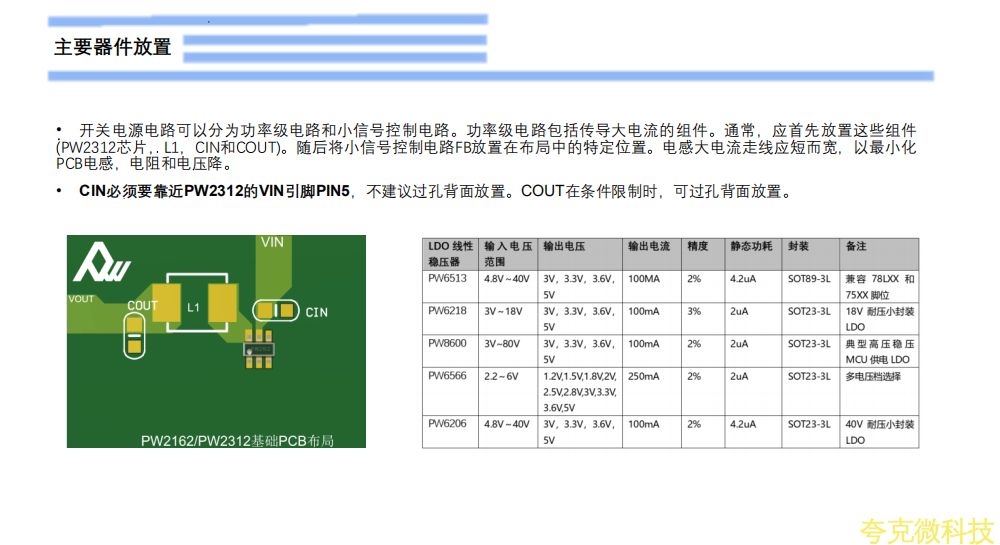

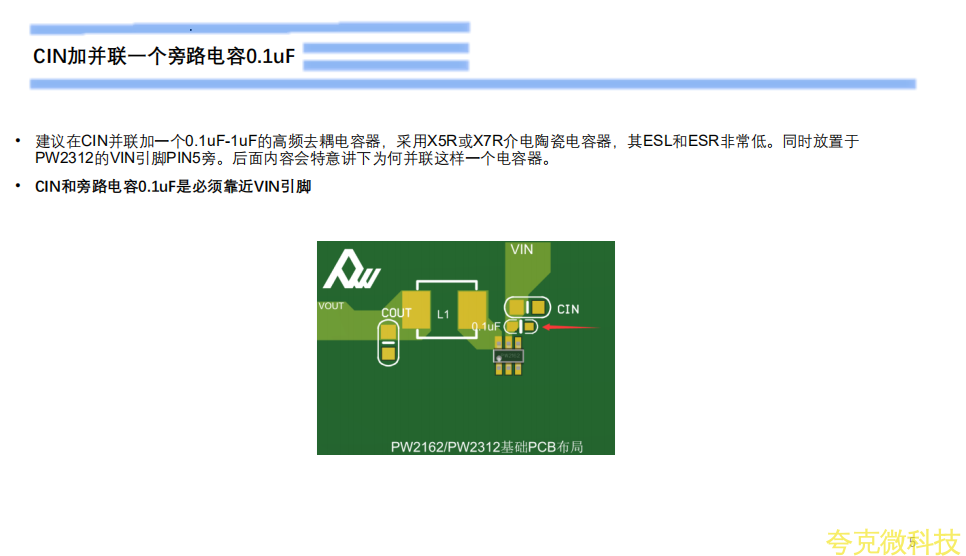

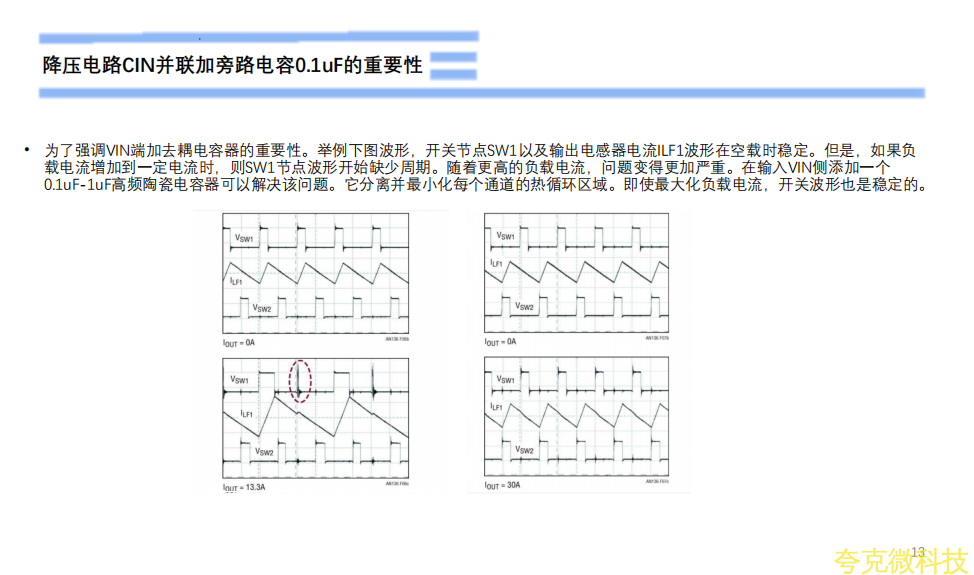

       • CIN必须要靠近PW2312的VIN引脚PIN5,不建议过孔背面放置。COUT在条件限制时,可过孔背面放置。

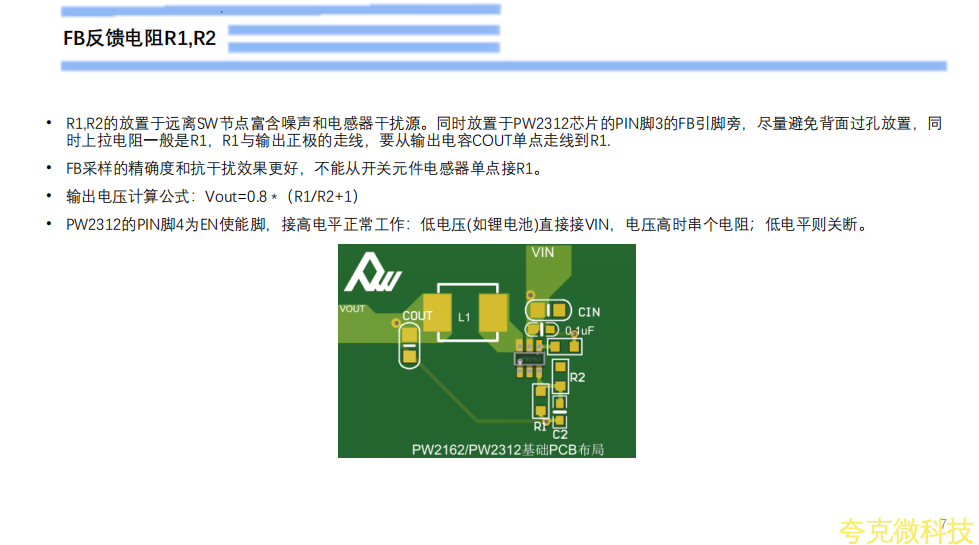

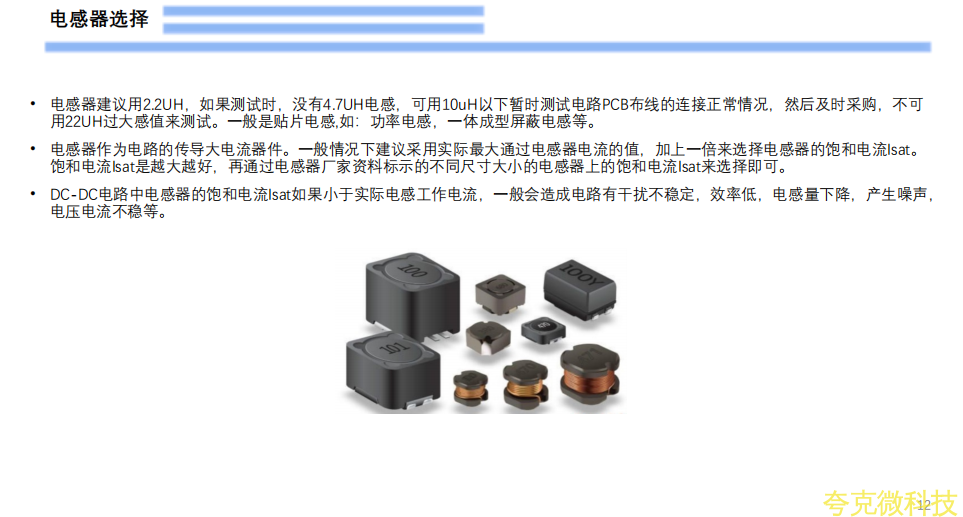

    FB采样的精确度和抗干扰效果更好,不能从开关元件电感器单点接R1。

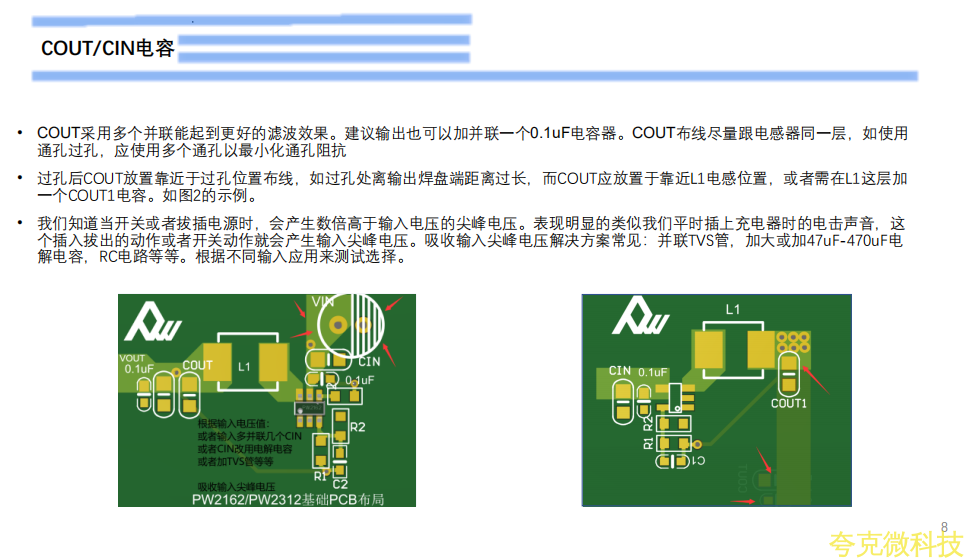

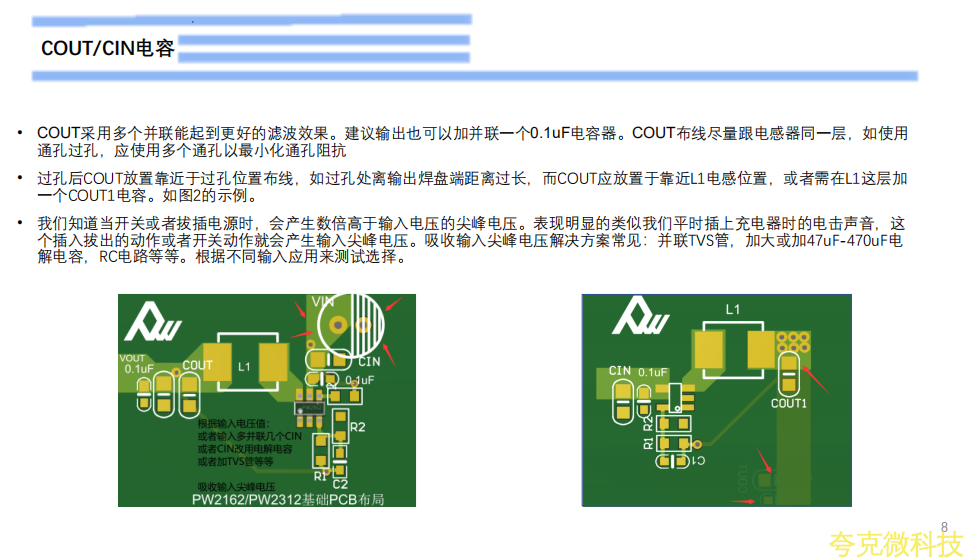

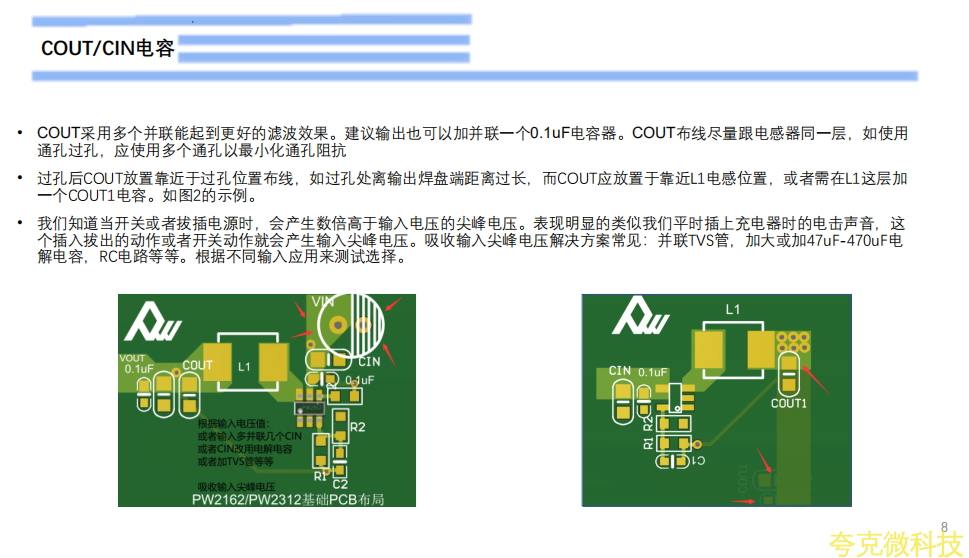

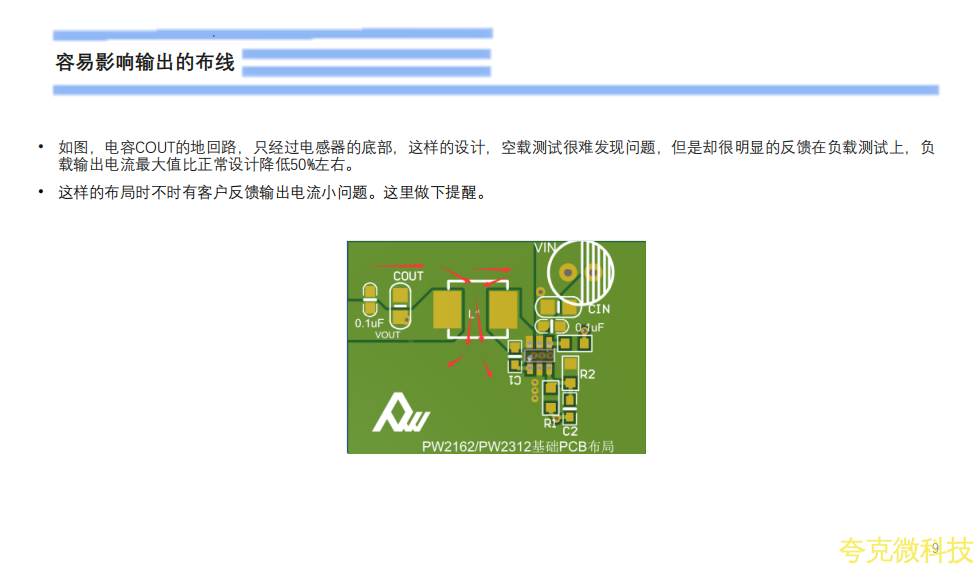

     COUT采用多个并联能起到更好的滤波效果。建议输出也可以加并联一个0.1uF电容器。COUT布线尽量跟电感器同一层,如使用通孔过孔,应使用多个通孔以最小化通孔阻抗.

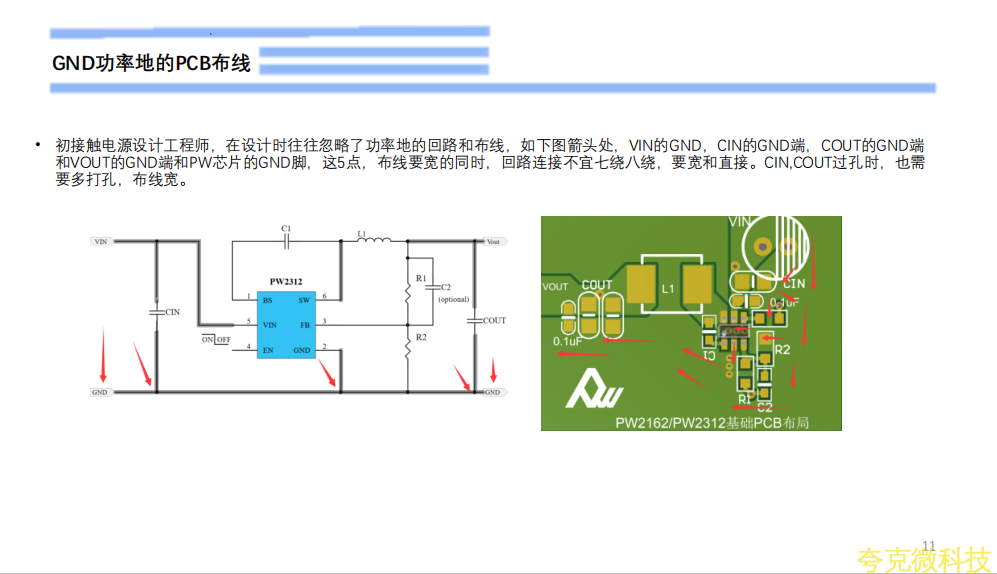

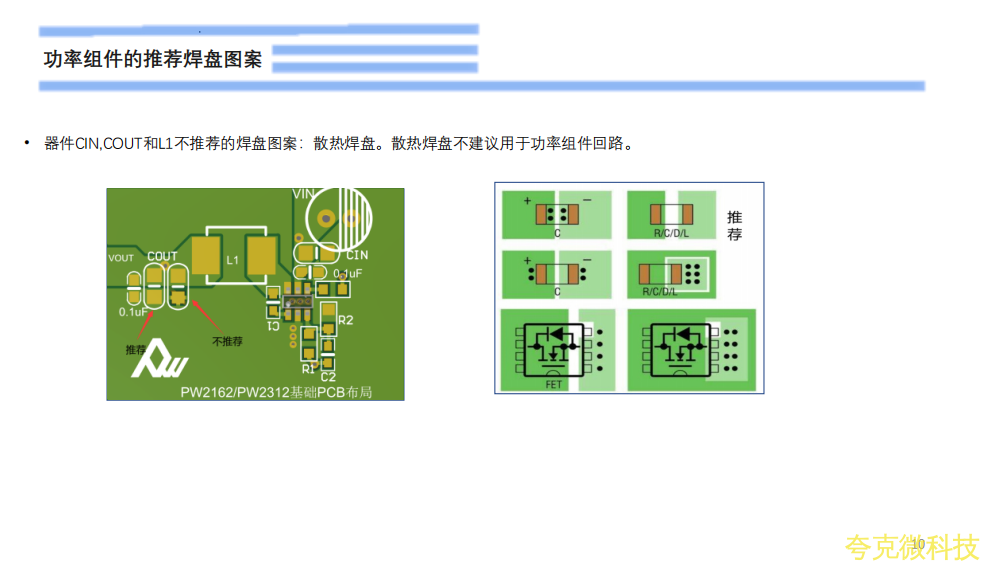

    初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。
