20V转3.3V降压芯片,DEMO板设计PW2330

2021-05-08 17:20:00
技术管理员
原创
1559

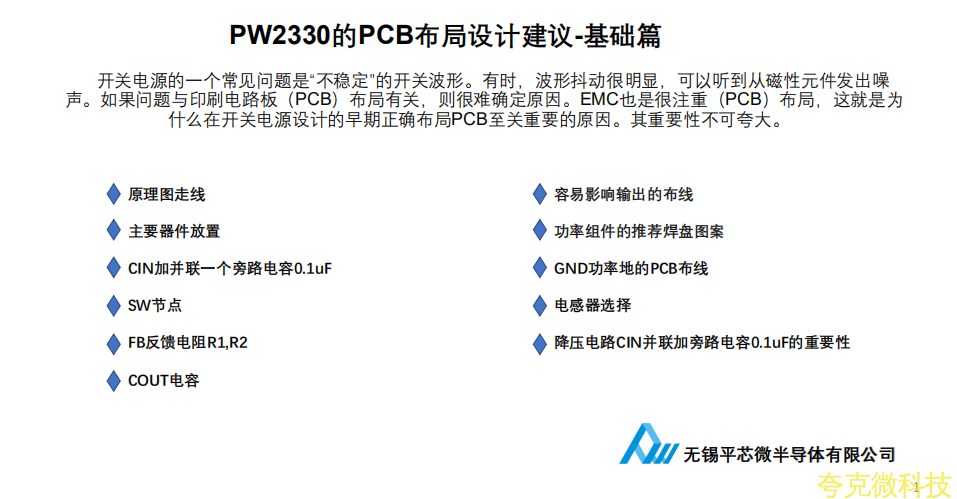

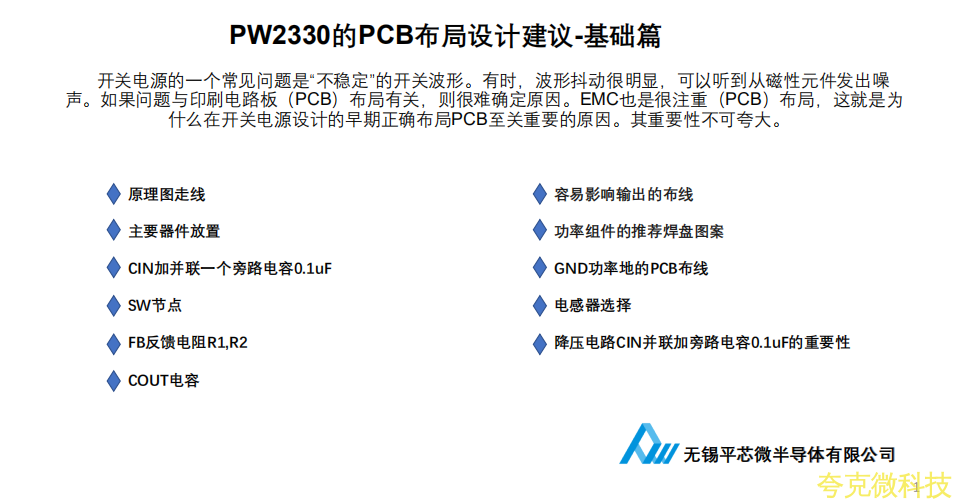

    开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

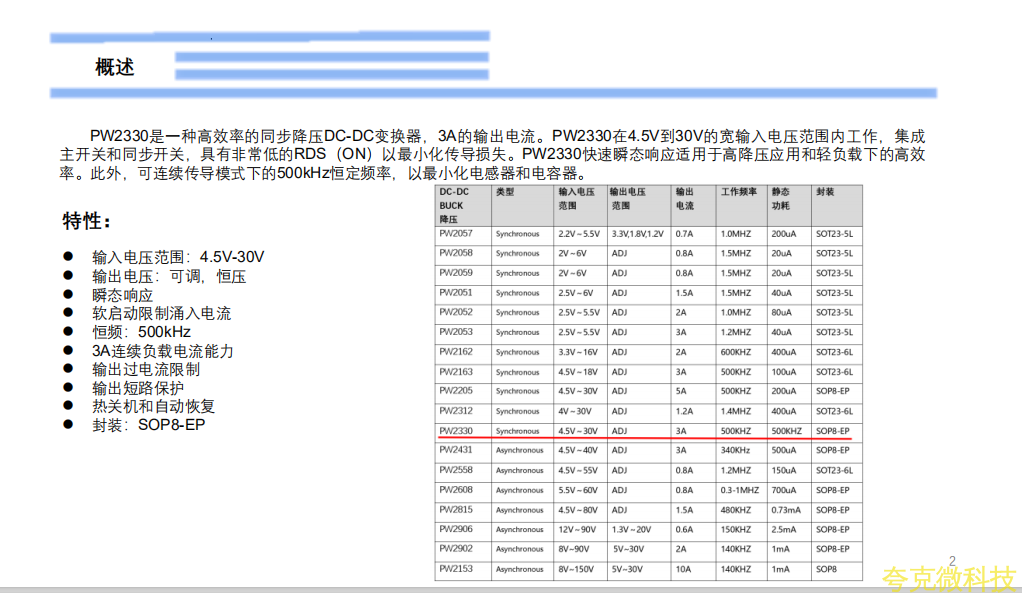

      PW2330是一种高效率的同步降压DC-DC变换器,3A的输出电流。PW2330在4.5V到30V的宽输入电压范围内工作,集成主开关和同步开关,具有非常低的RDS(ON)以最小化传导损失。PW2330快速瞬态响应适用于高降压应用和轻负载下的高效率。此外,可连续传导模式下的500kHz恒定频率,以最小化电感器和电容器。

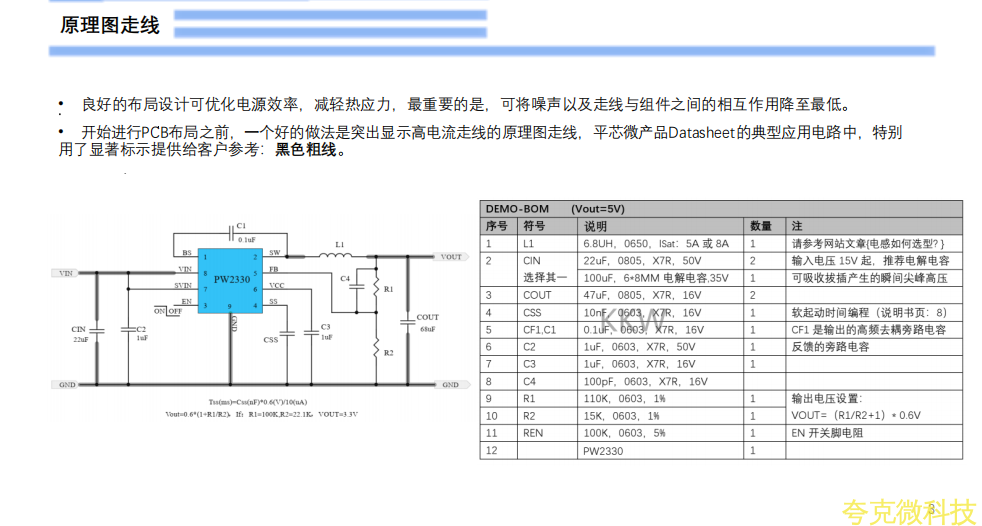

   开始进行PCB布局之前,一个好的做法是突出显示高电流走线的原理图走线,平芯微产品Datasheet的典型应用电路中,特别用了显著标示提供给客户参考:黑色粗线。

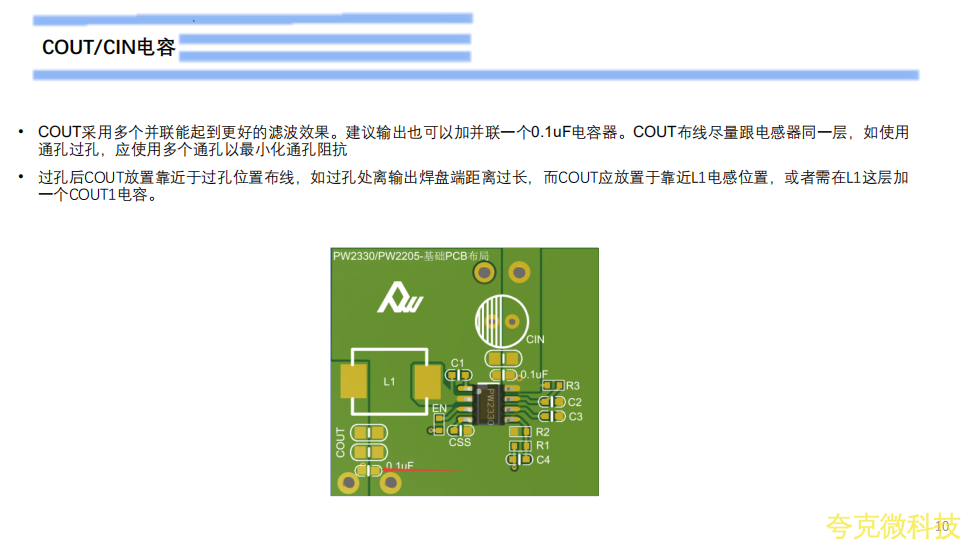

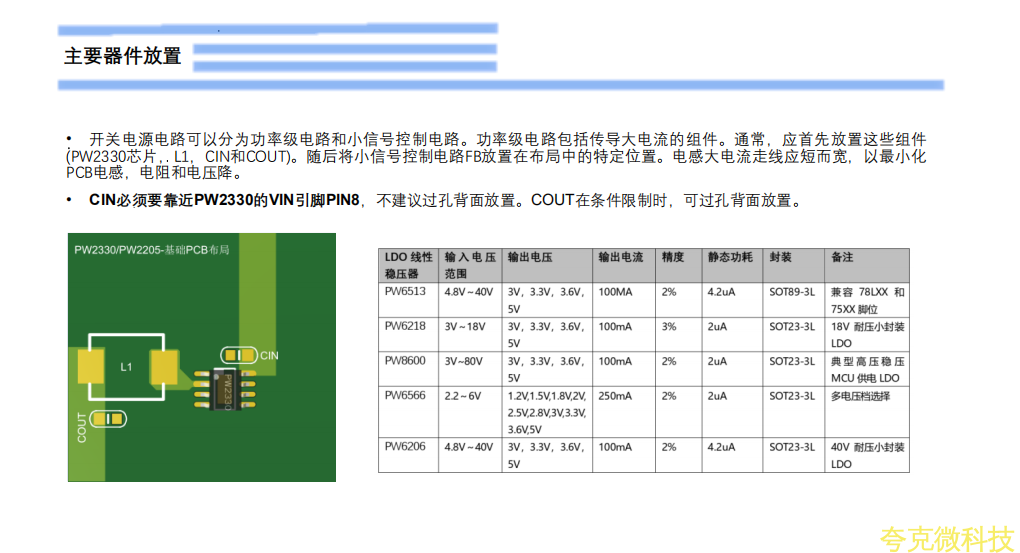

    CIN必须要靠近PW2330的VIN引脚PIN8,不建议过孔背面放置。COUT在条件限制时,可过孔背面放置。

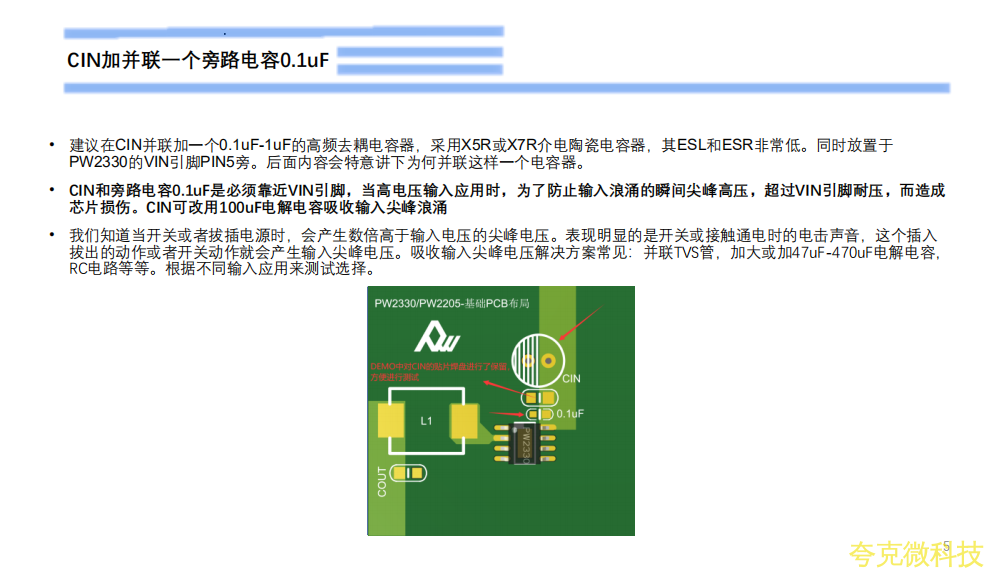

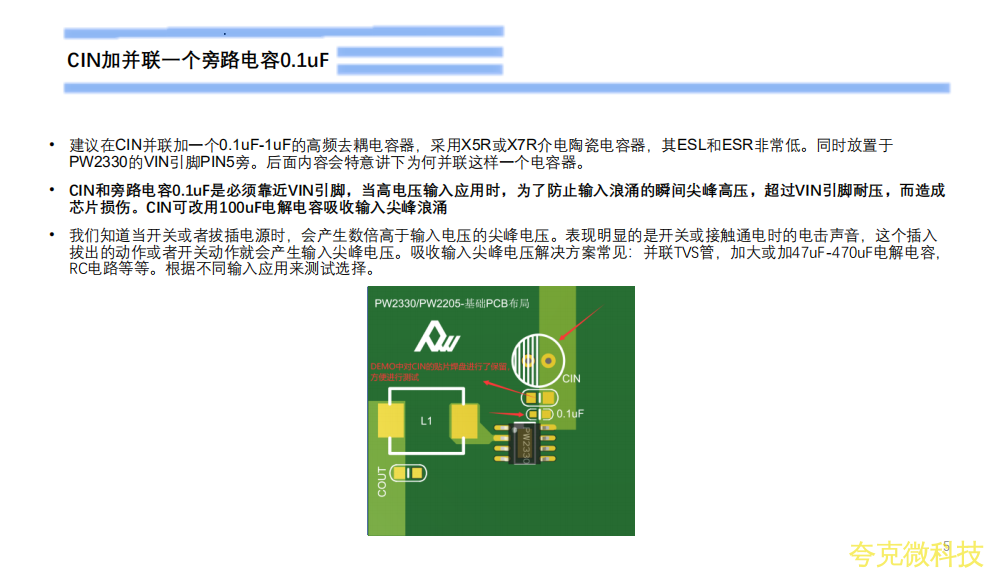

    CIN和旁路电容0.1uF是必须靠近VIN引脚,当高电压输入应用时,为了防止输入浪涌的瞬间尖峰高压,超过VIN引脚耐压,而造成芯片损伤。CIN可改用100uF电解电容吸收输入尖峰浪涌

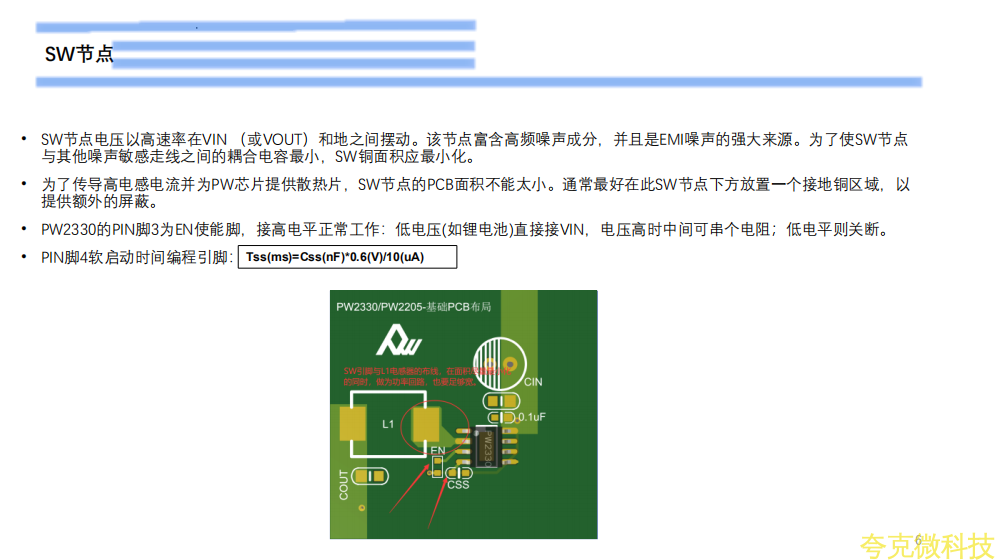

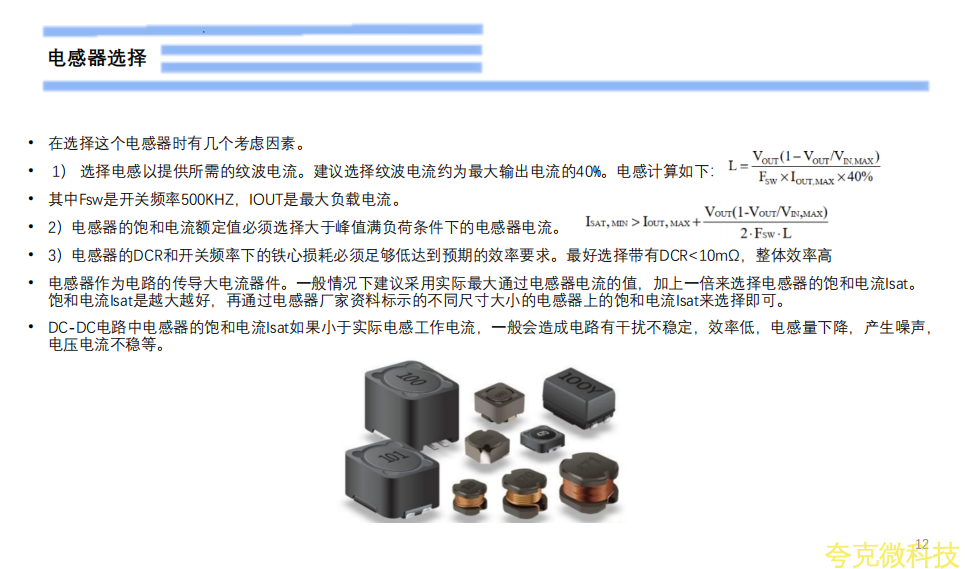

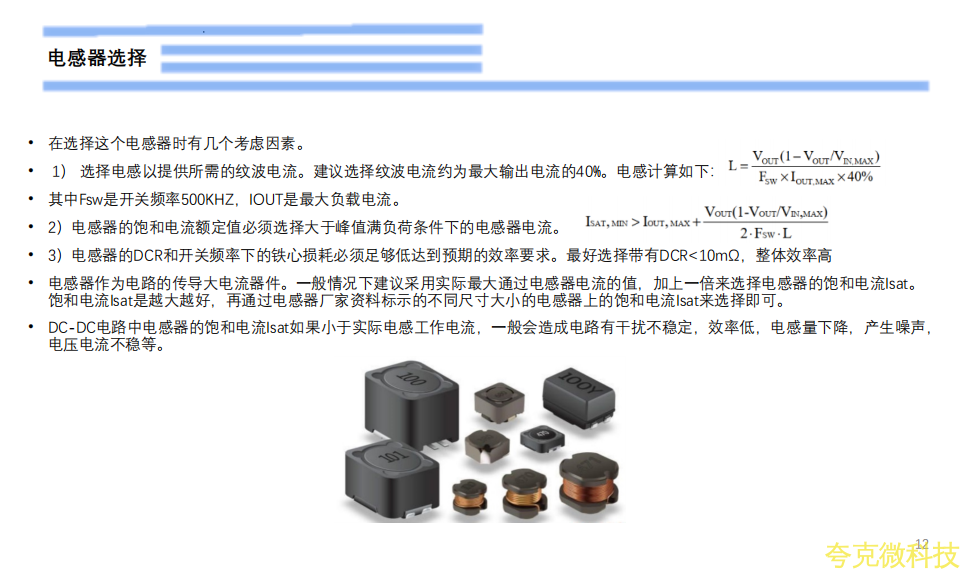

    为了传导高电感电流并为PW芯片提供散热片,SW节点的PCB面积不能太小。通常最好在此SW节点下方放置一个接地铜区域,以提供额外的屏蔽.

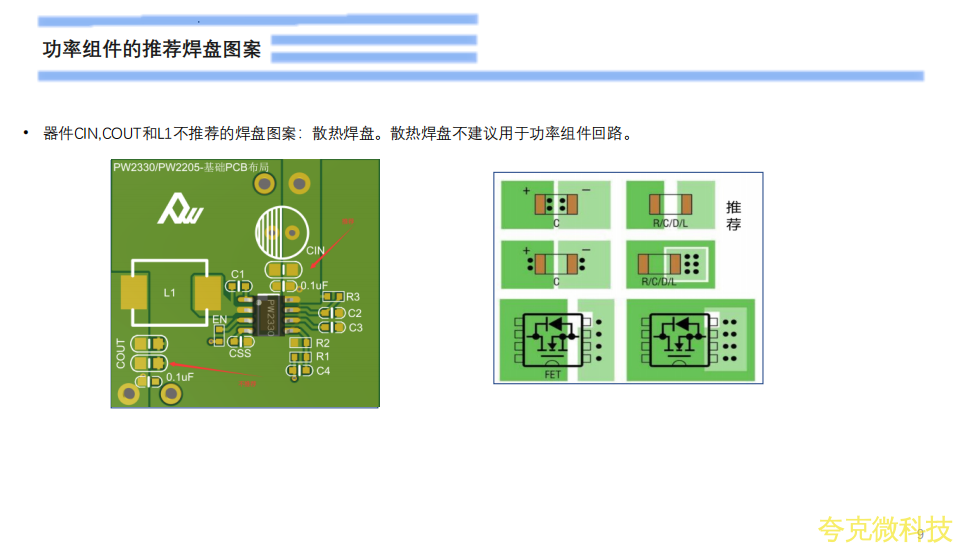

       器件CIN,COUT和L1不推荐的焊盘图案:散热焊盘。散热焊盘不建议用于功率组件回路。

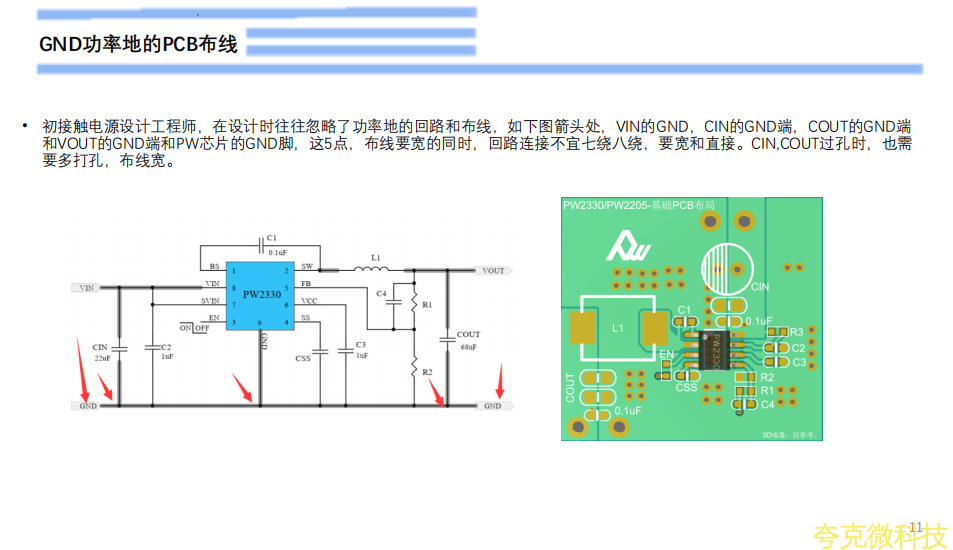

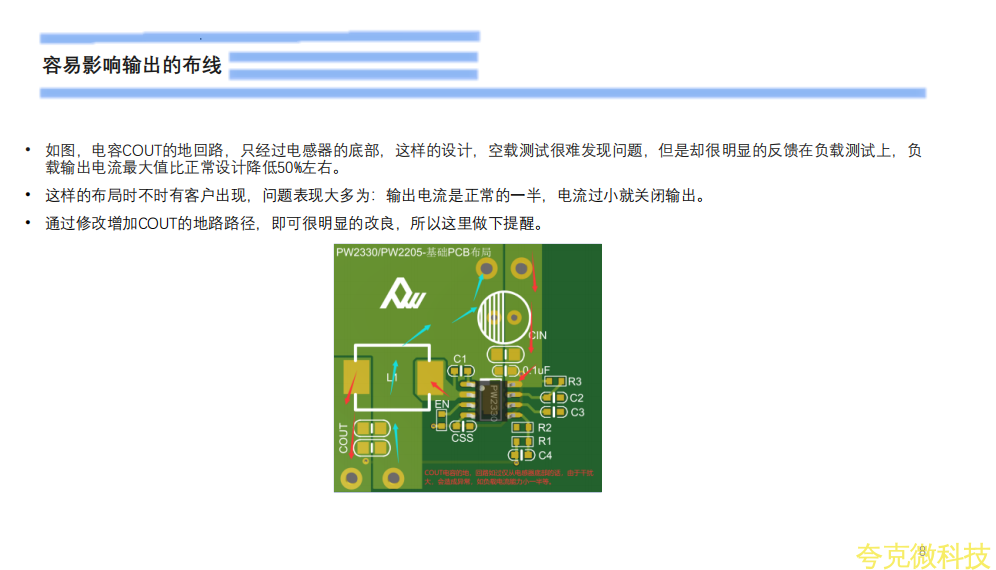

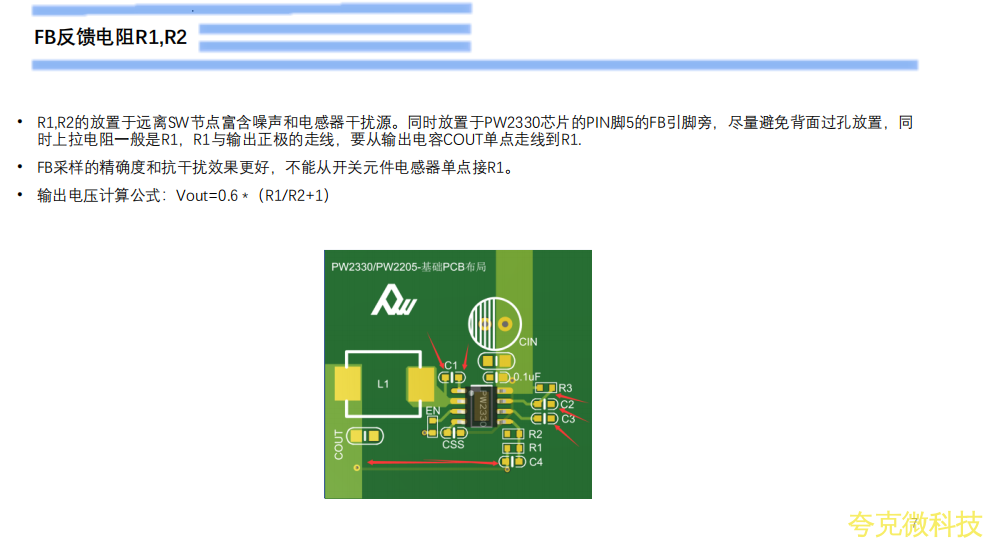

   初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端和PW芯片的GND脚,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。

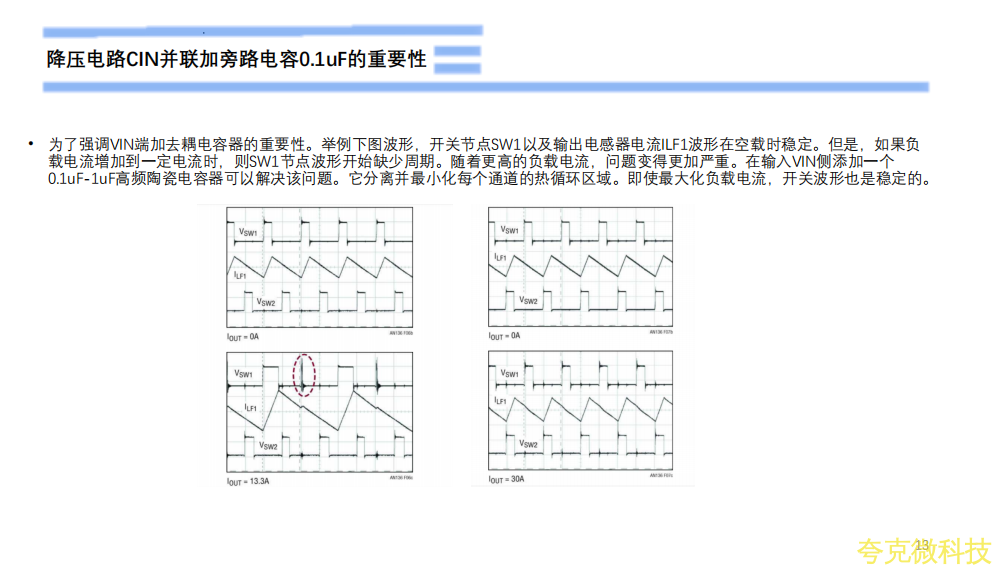

   为了强调VIN端加去耦电容器的重要性。举例下图波形,开关节点SW1以及输出电感器电流ILF1波形在空载时稳定。但是,如果负载电流增加到一定电流时,则SW1节点波形开始缺少周期。随着更高的负载电流,问题变得更加严重。在输入VIN侧添加一个0.1uF-1uF高频陶瓷电容器可以解决该问题。它分离并最小化每个通道的热循环区域。即使最大化负载电流,开关波形也是稳定的。
