48V转20V,稳压电源芯片PCB画板建议PW2558

2021-05-08 17:30:00
技术管理员
原创
1615

       开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

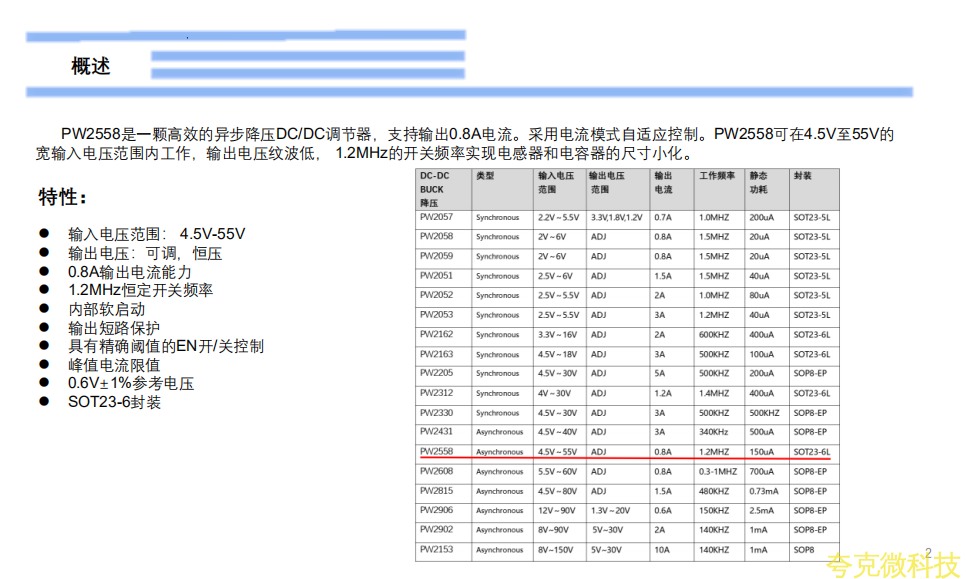

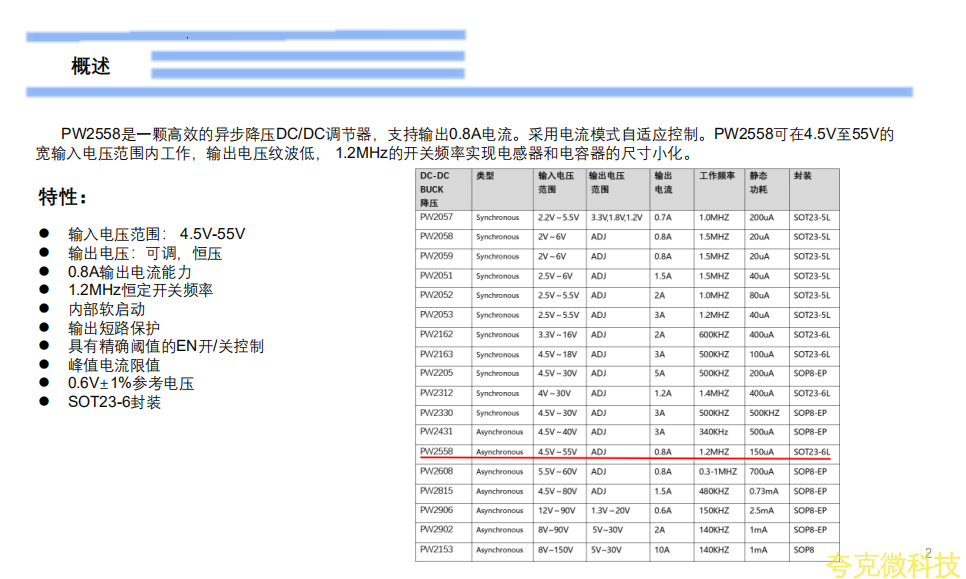

      PW2558是一颗高效的异步降压DC/DC调节器,支持输出0.8A电流。采用电流模式自适应控制。PW2558可在4.5V至55V的宽输入电压范围内工作,输出电压纹波低, 1.2MHz的开关频率实现电感器和电容器的尺寸小化。

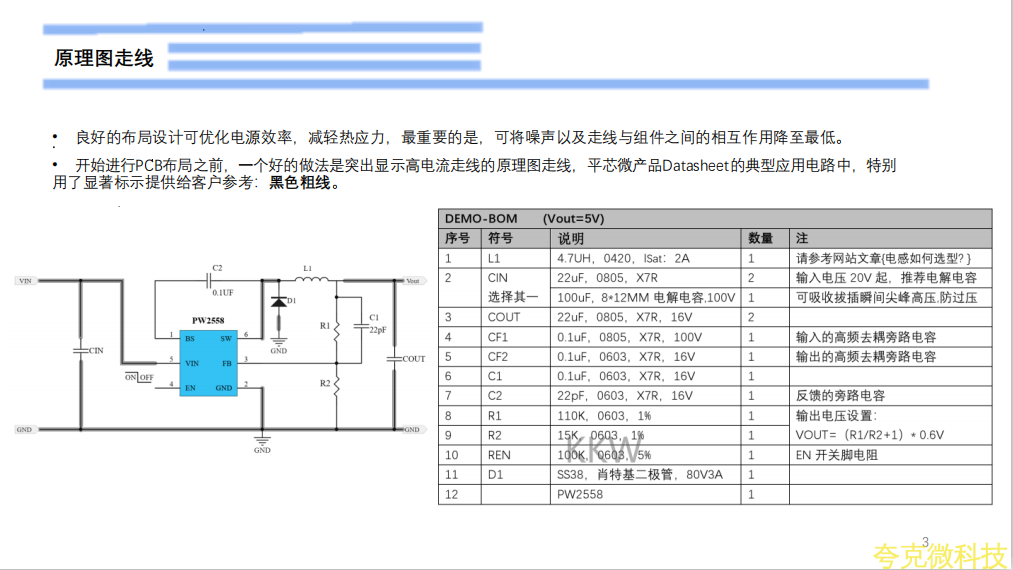

     良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

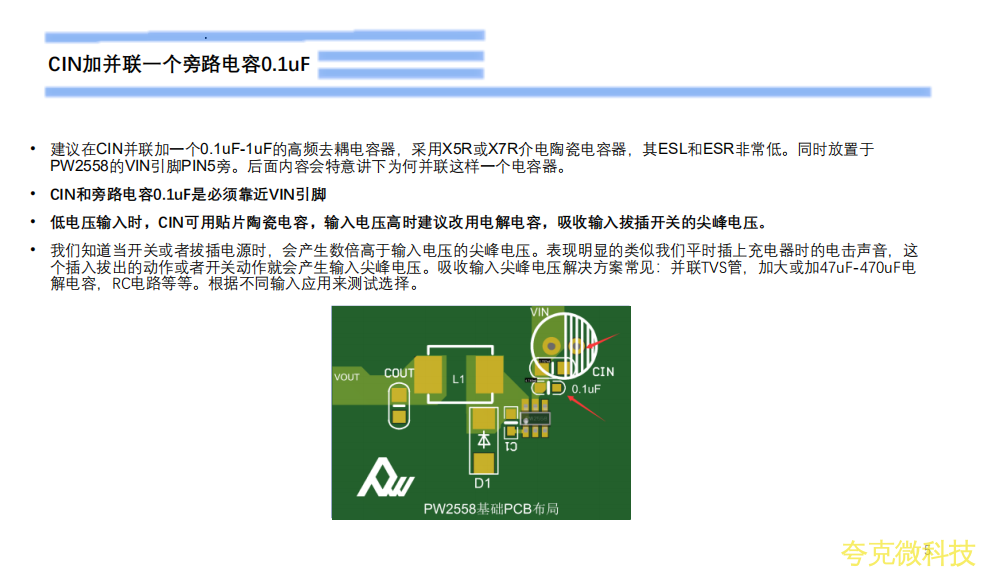

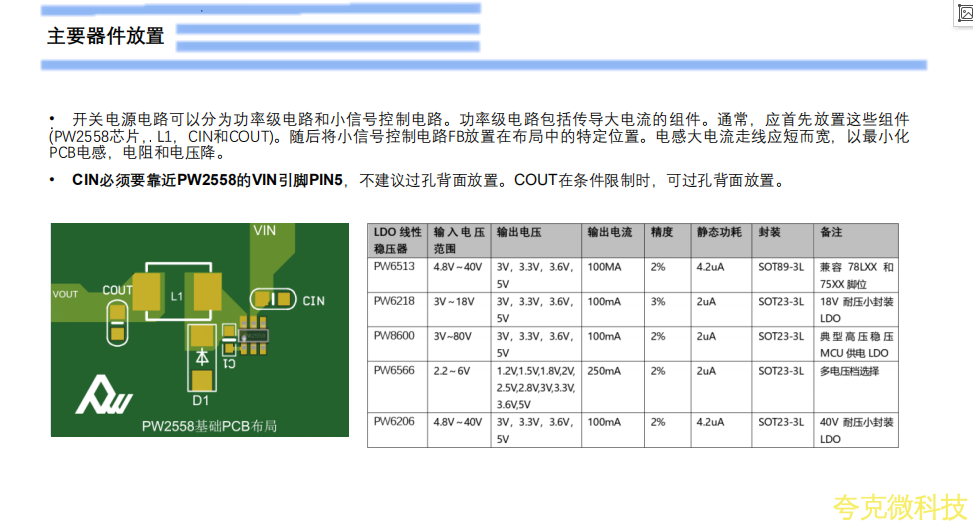

     CIN必须要靠近PW2558的VIN引脚PIN5,不建议过孔背面放置。COUT在条件限制时,可过孔背面放置。



     低电压输入时,CIN可用贴片陶瓷电容,输入电压高时建议改用电解电容,吸收输入拔插开关的尖峰电压。

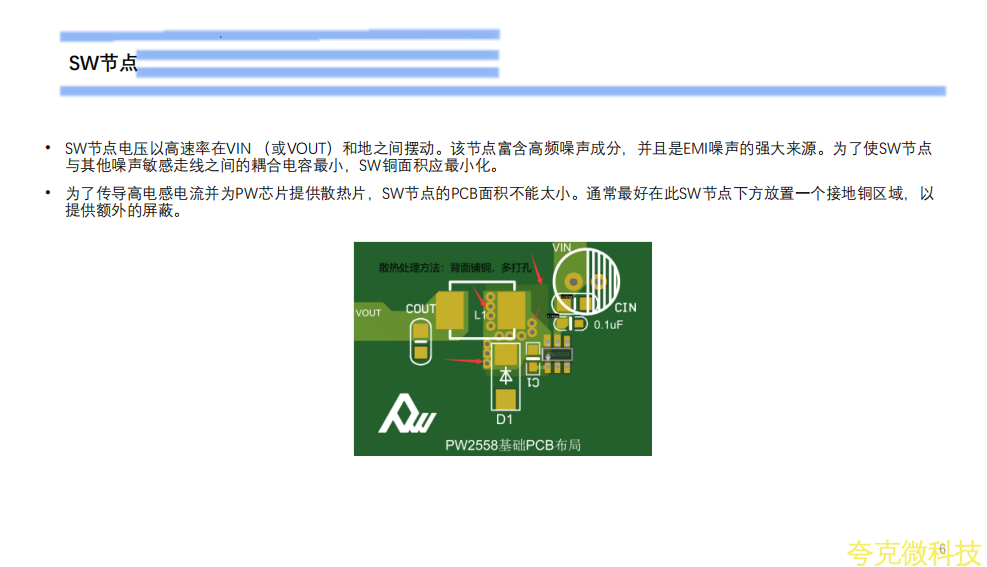

      为了传导高电感电流并为PW芯片提供散热片,SW节点的PCB面积不能太小。通常最好在此SW节点下方放置一个接地铜区域,以提供额外的屏蔽。

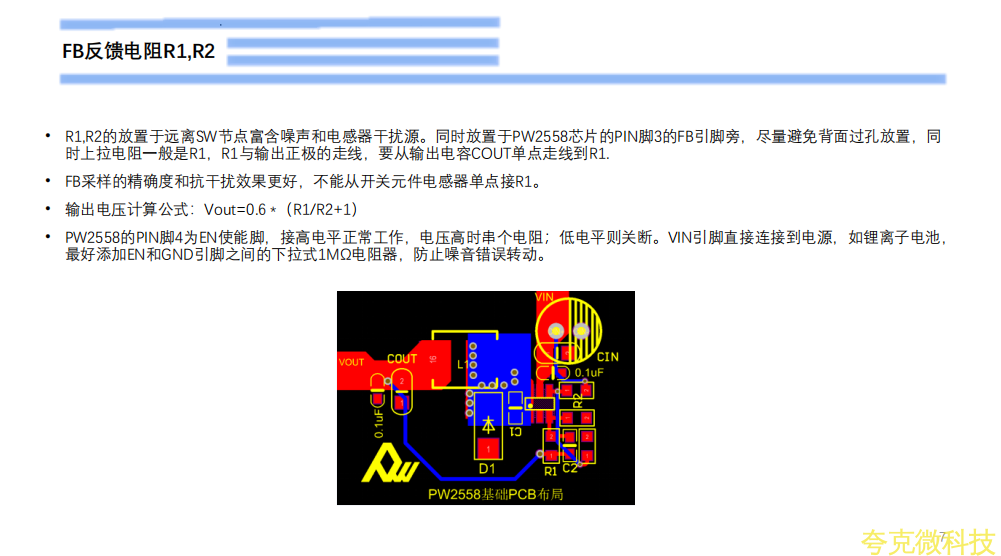

      PW2558的PIN脚4为EN使能脚,接高电平正常工作,电压高时串个电阻;低电平则关断。VIN引脚直接连接到电源,如锂离子电池,最好添加EN和GND引脚之间的下拉式1MΩ电阻器,防止噪音错误转动。

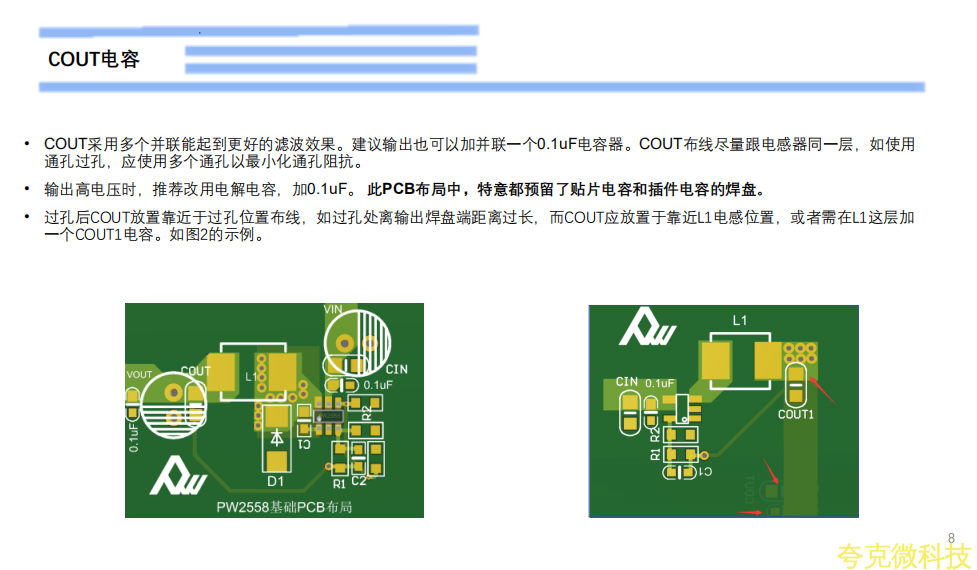

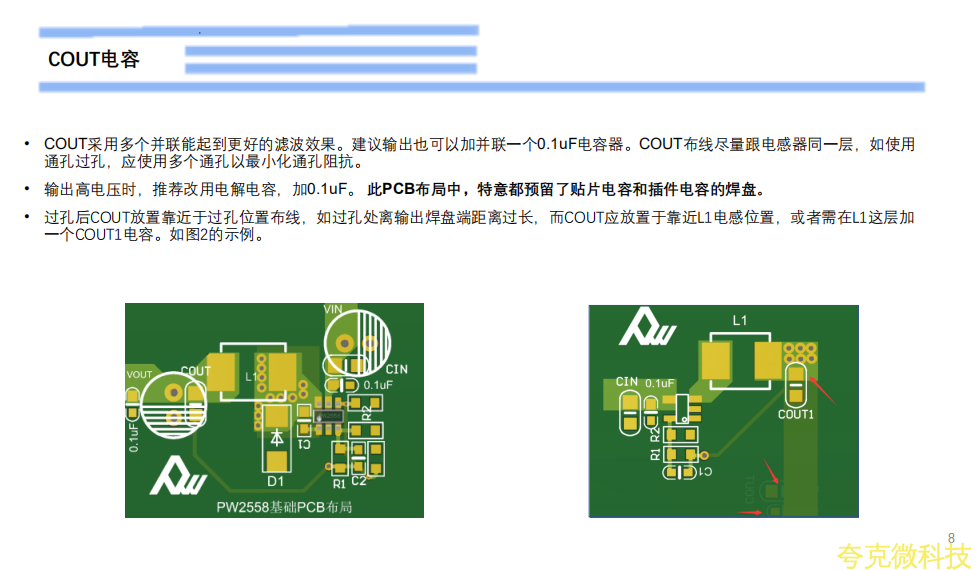

    输出高电压时,推荐改用电解电容,加0.1uF。 此PCB布局中,特意都预留了贴片电容和插件电容的焊盘。

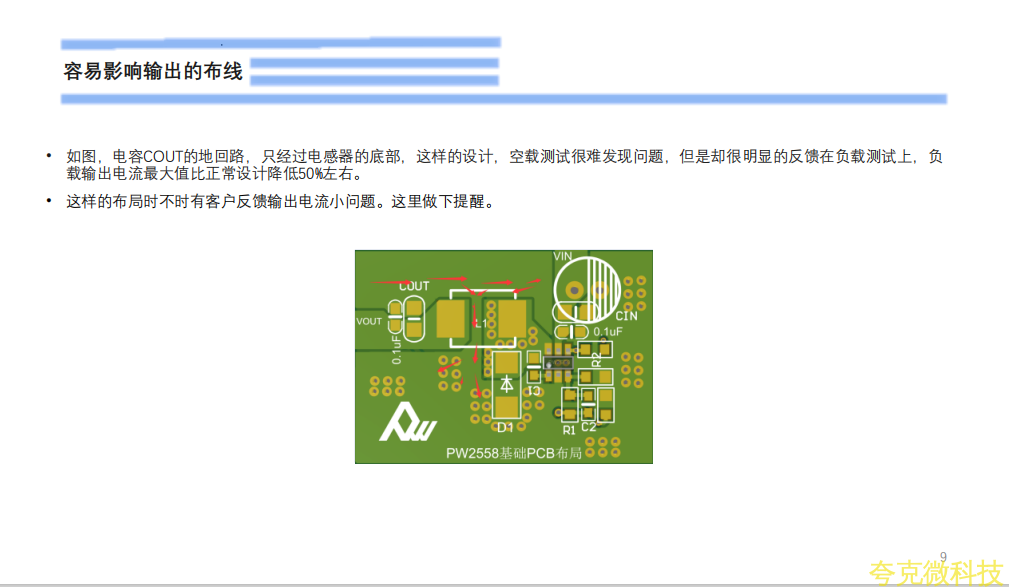

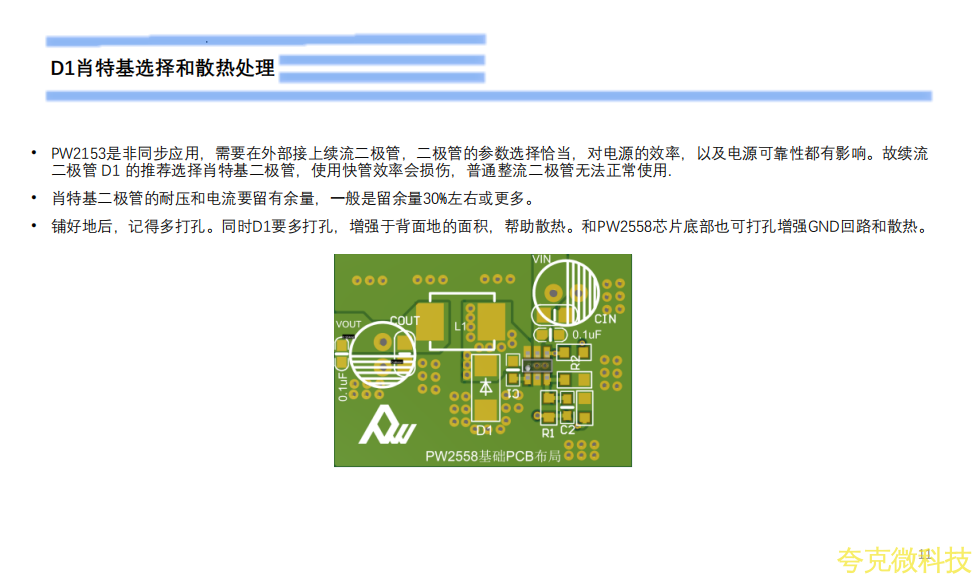

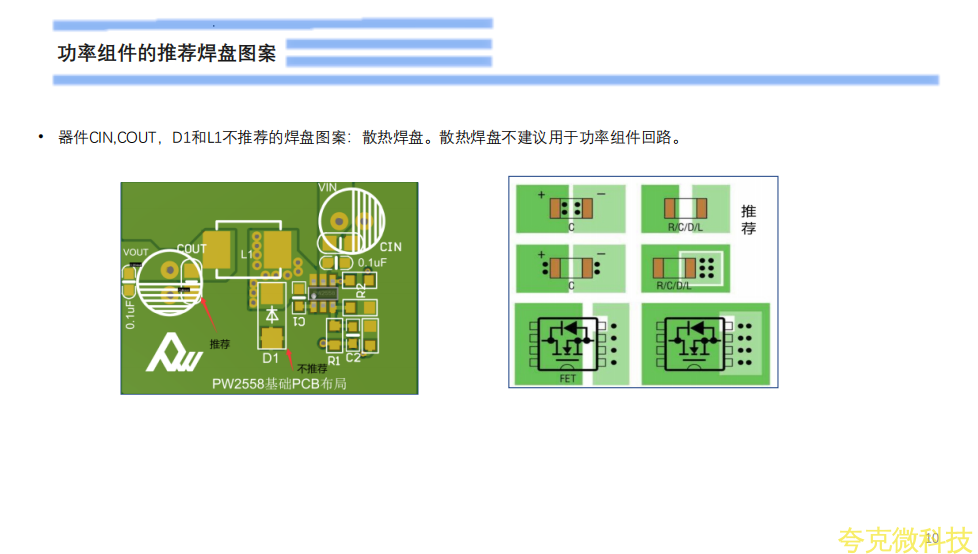

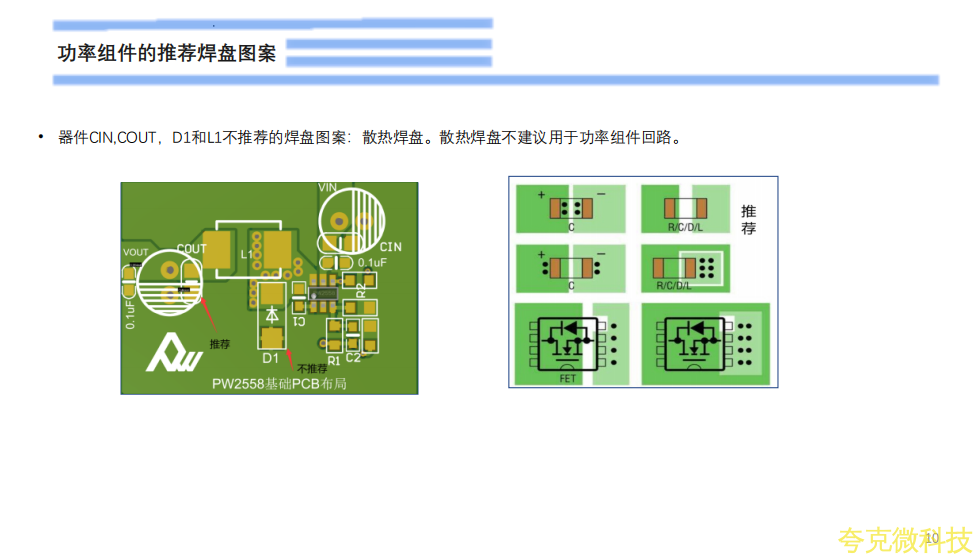

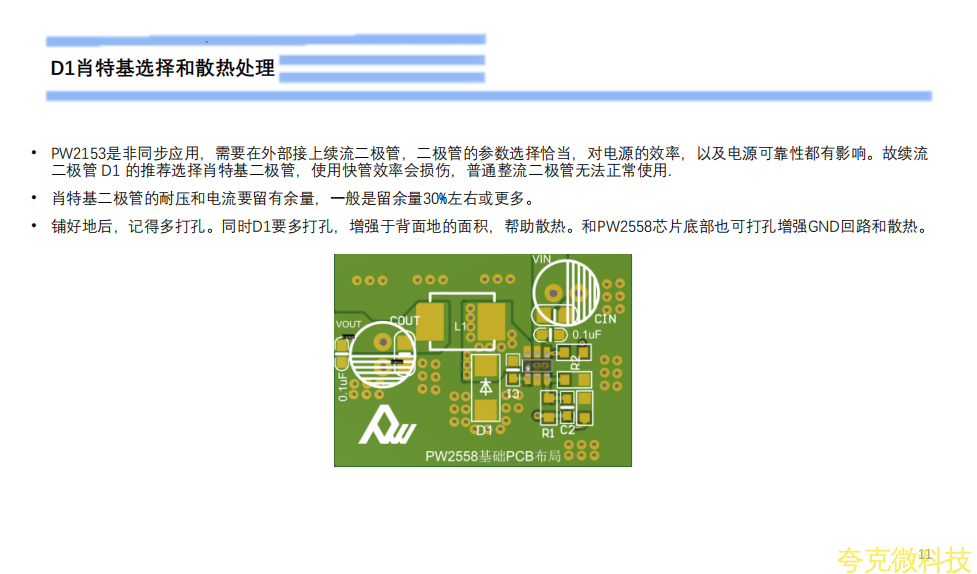

    PW2153是非同步应用,需要在外部接上续流二极管,二极管的参数选择恰当,对电源的效率,以及电源可靠性都有影响。故续流二极管 D1 的推荐选择肖特基二极管,使用快管效率会损伤,普通整流二极管无法正常使用.

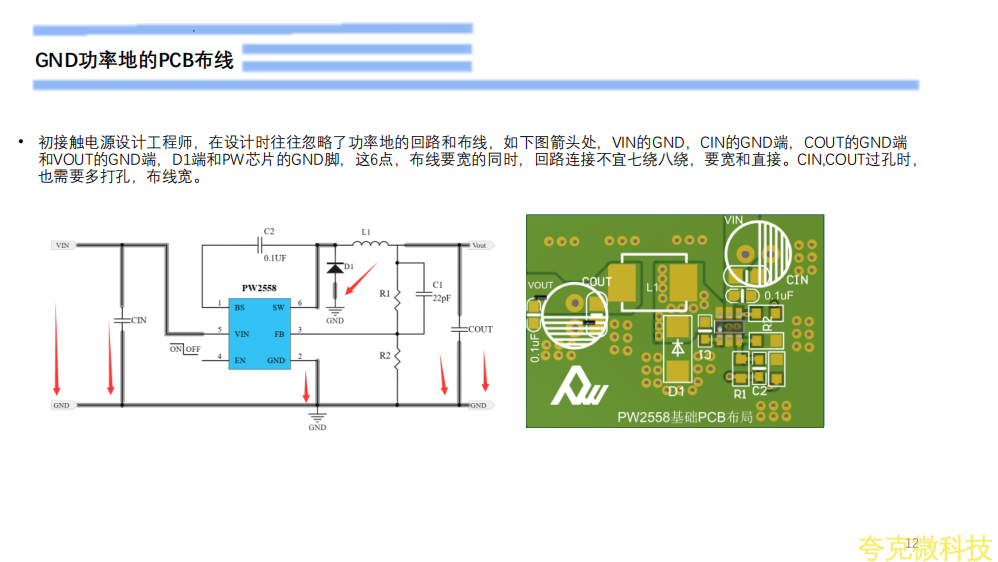

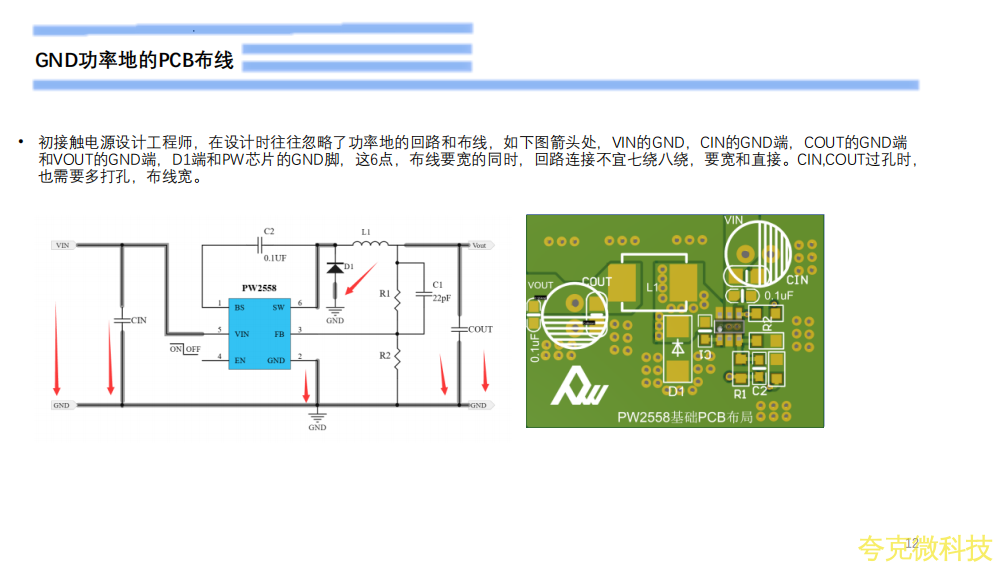

        初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的GND,CIN的GND端,COUT的GND端和VOUT的GND端,D1端和PW芯片的GND脚,这6点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT过孔时,也需要多打孔,布线宽。

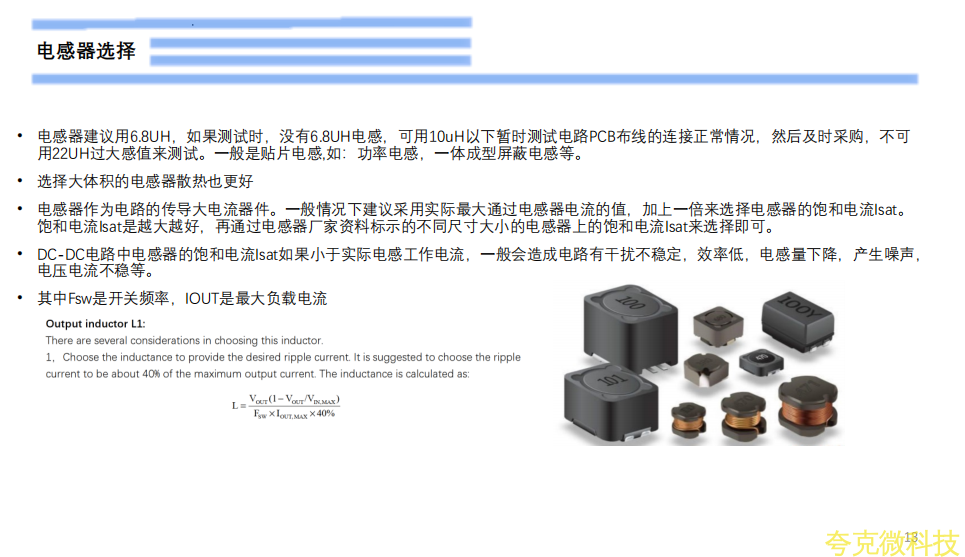

       电感器建议用6.8UH,如果测试时,没有6.8UH电感,可用10uH以下暂时测试电路PCB布线的连接正常情况,然后及时采购,不可用22UH过大感值来测试。一般是贴片电感,如:功率电感,一体成型屏蔽电感等

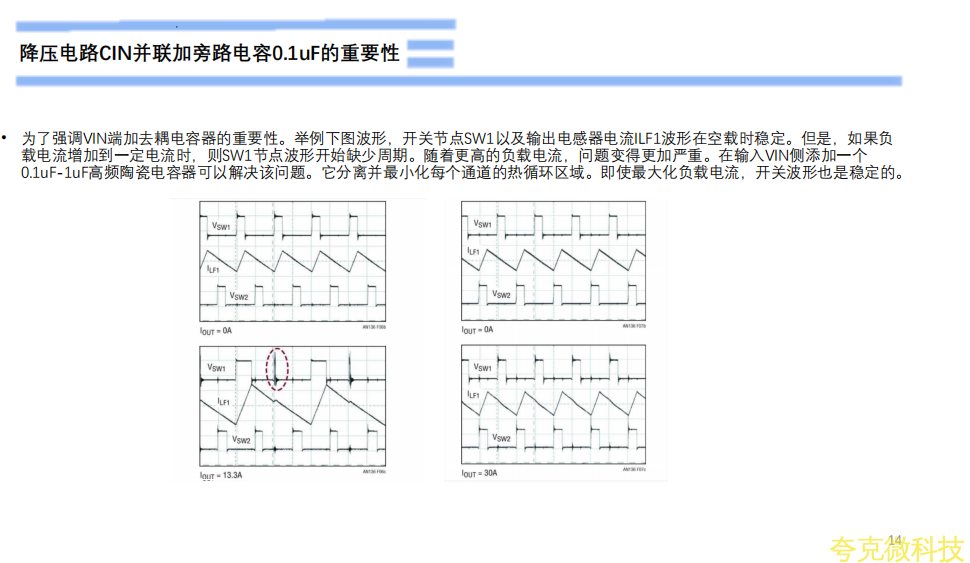

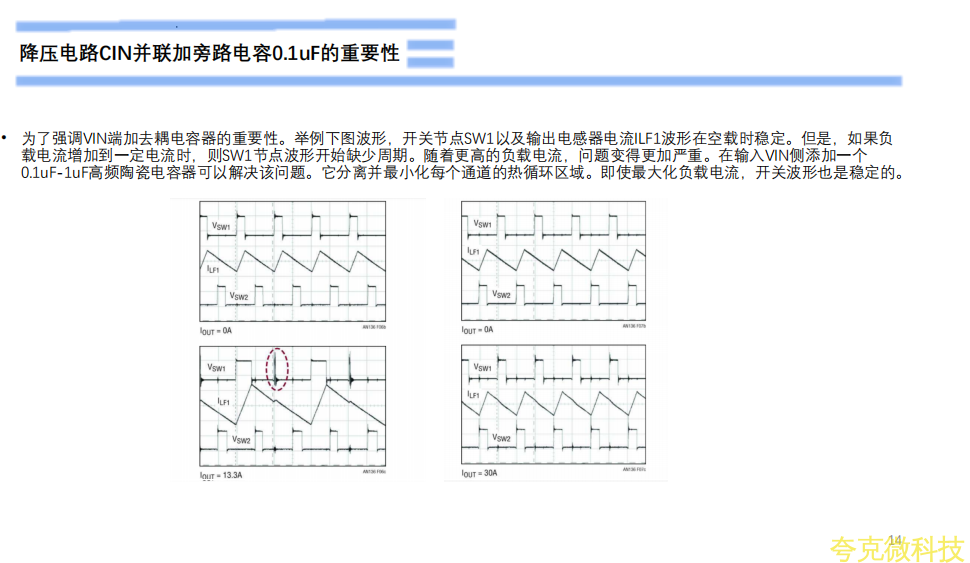

     降压电路CIN并联加旁路电容0.1uF的重要性
