60V转15V电动车转换芯片的中文设计指导PW2902

2021-05-08 17:43:00
技术管理员
原创
1505

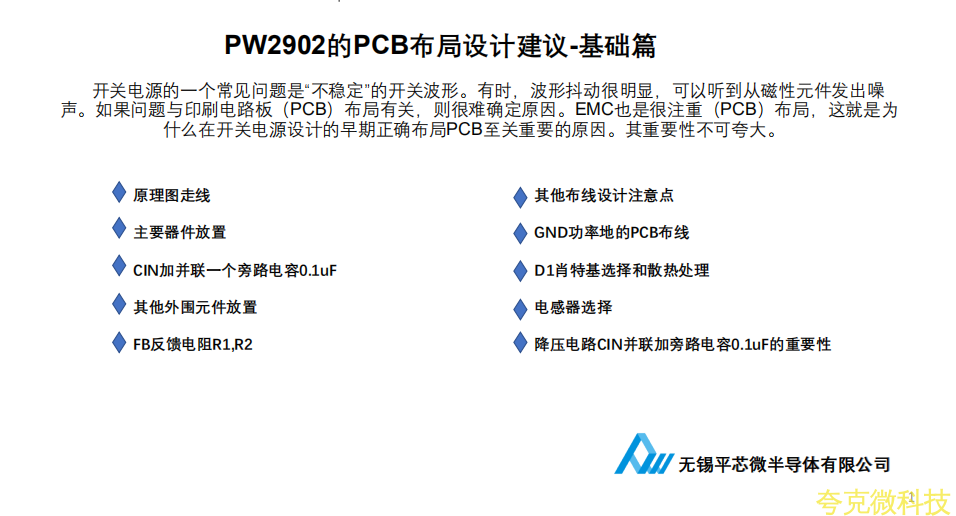

    开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

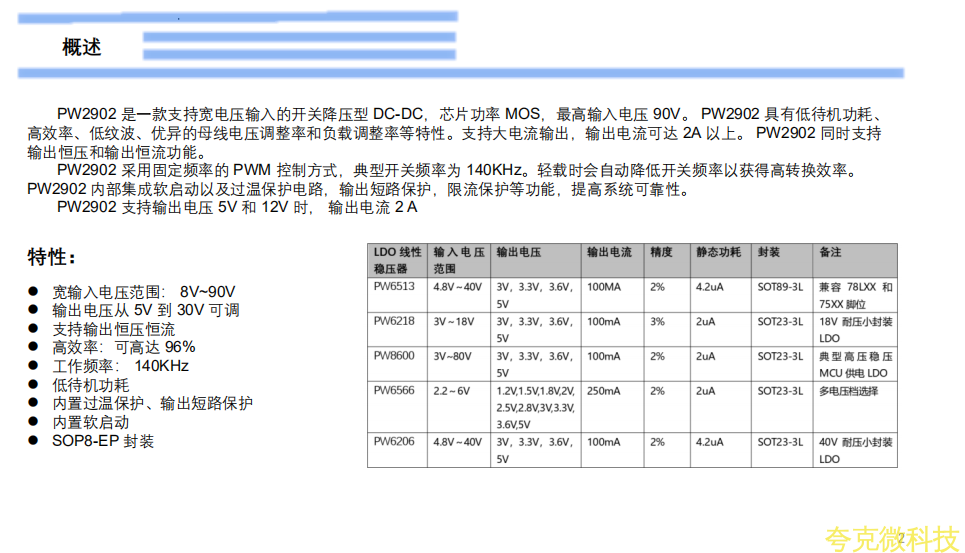

       PW2902 是一款支持宽电压输入的开关降压型 DC-DC,芯片功率 MOS,最高输入电压 90V。 PW2902 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出,输出电流可达 2A 以上。 PW2902 同时支持输出恒压和输出恒流功能。

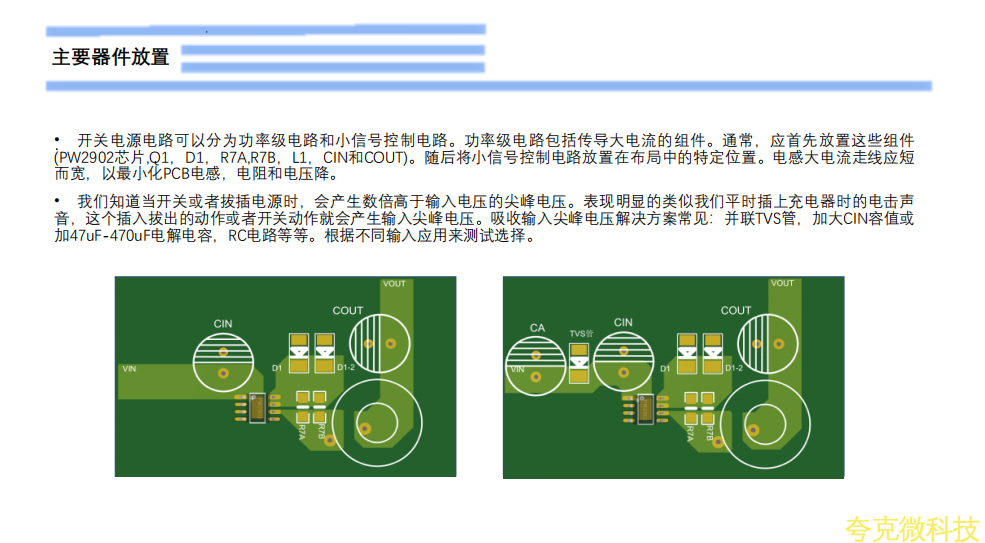

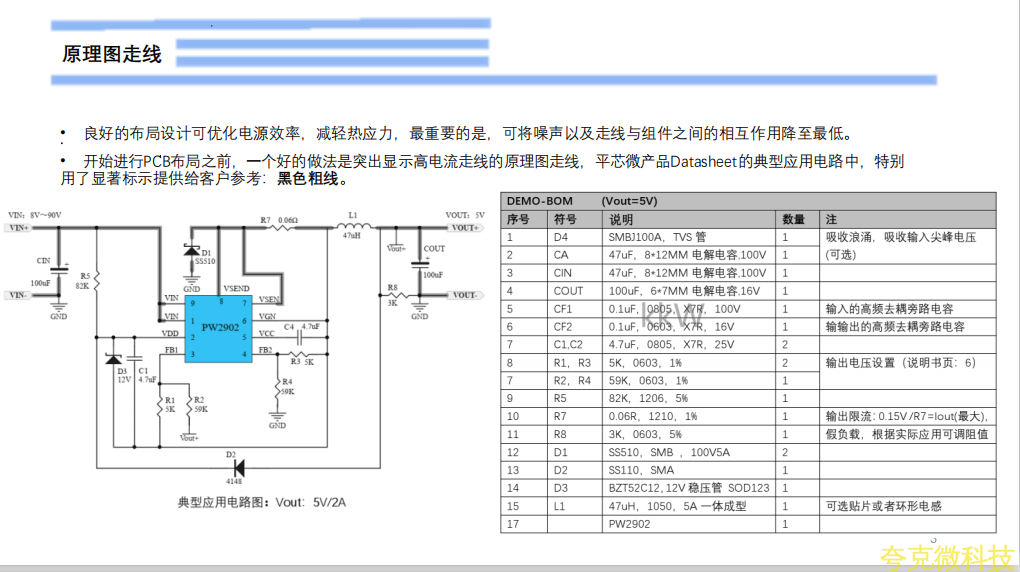

    开关电源电路可以分为功率级电路和小信号控制电路。功率级电路包括传导大电流的组件。通常,应首先放置这些组件(PW2902芯片,Q1,D1,R7A,R7B,L1,CIN和COUT)。随后将小信号控制电路放置在布局中的特定位置。电感大电流走线应短而宽,以最小化PCB电感,电阻和电压降。

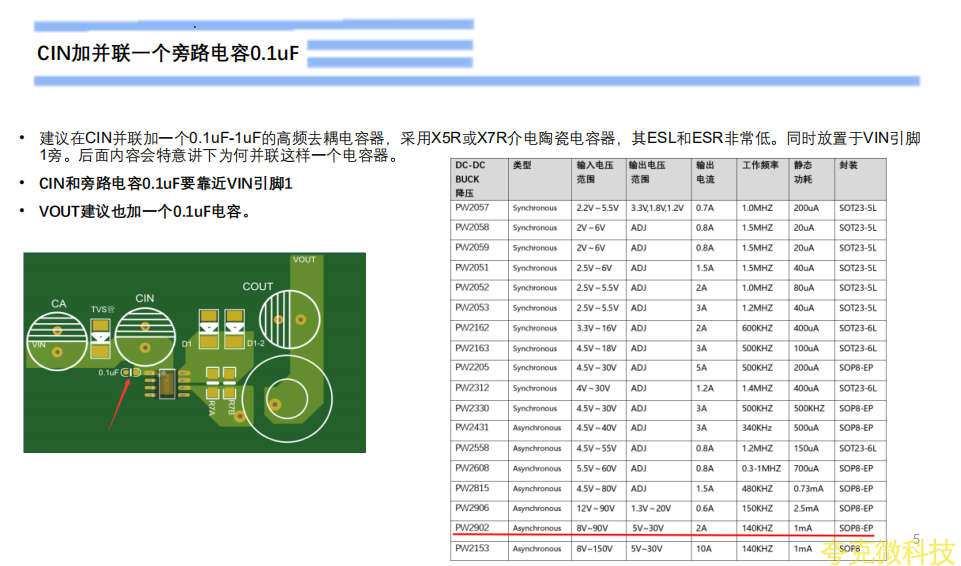

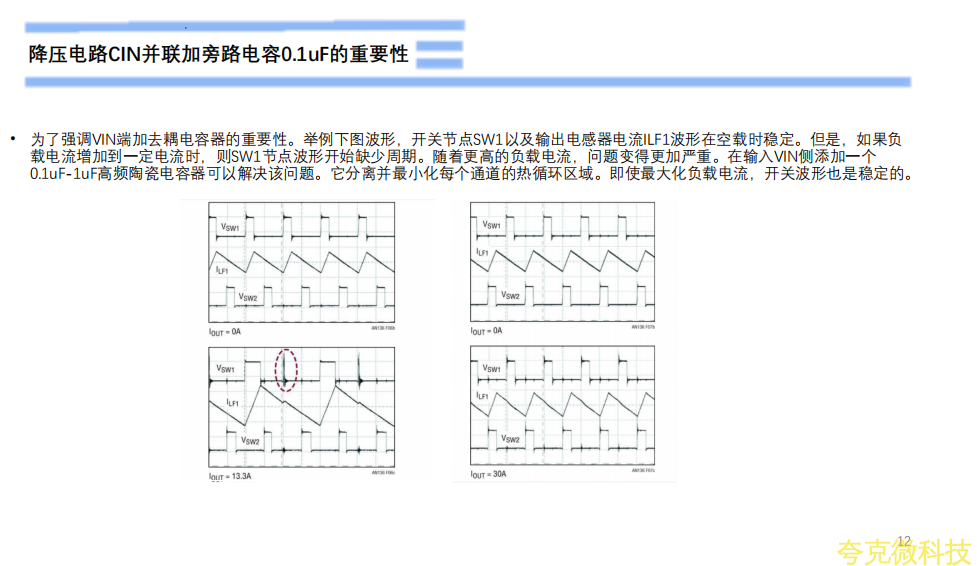

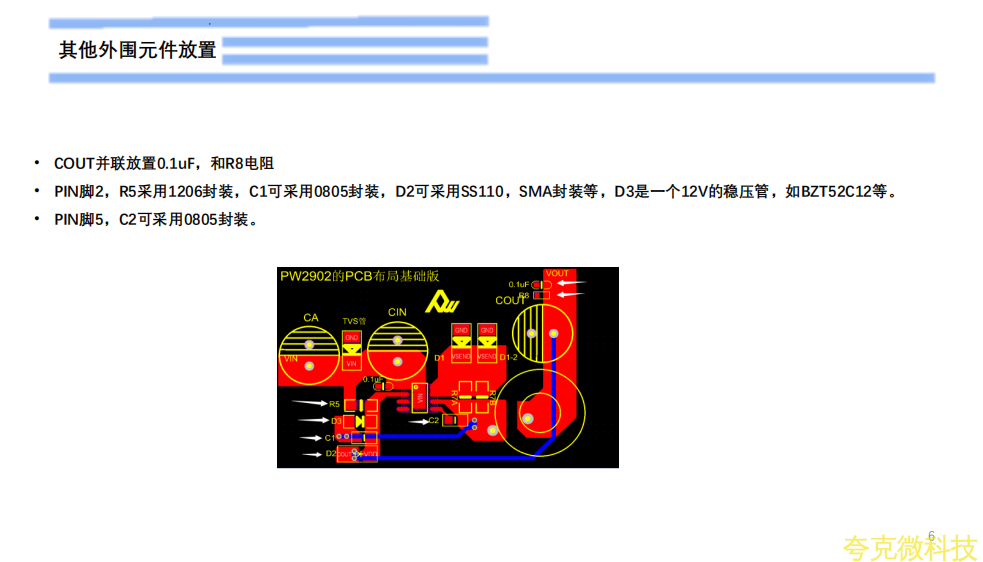

     建议在CIN并联加一个0.1uF-1uF的高频去耦电容器,采用X5R或X7R介电陶瓷电容器,其ESL和ESR非常低。同时放置于VIN引脚1旁。后面内容会特意讲下为何并联这样一个电容器。

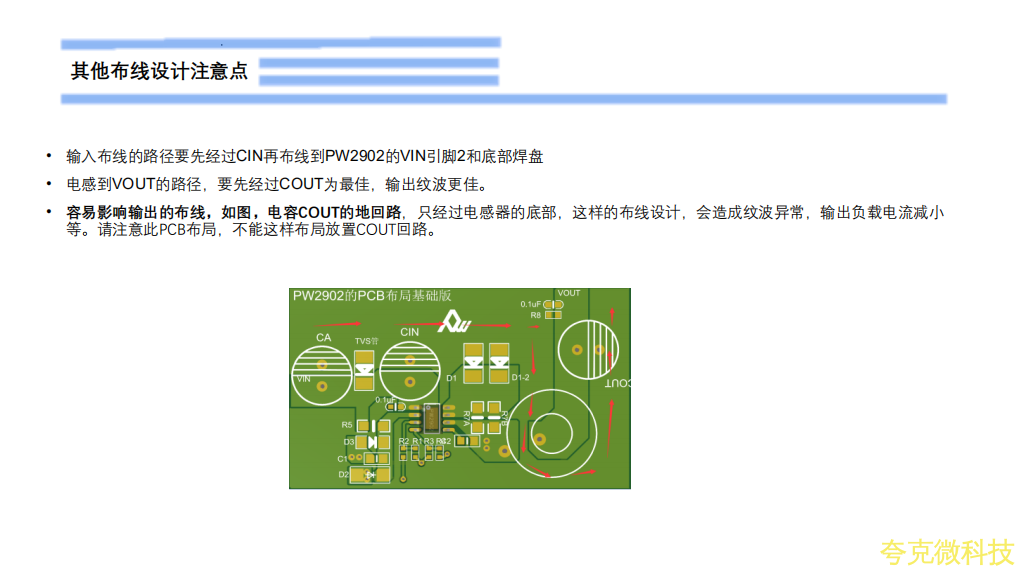

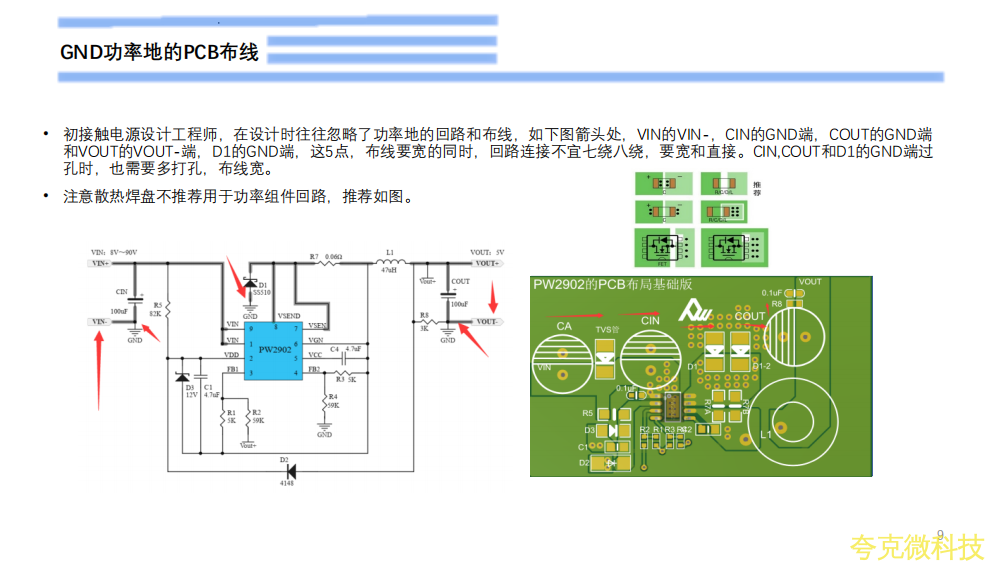

    输入布线的路径要先经过CIN再布线到PW2902的VIN引脚2和底部焊盘.

]

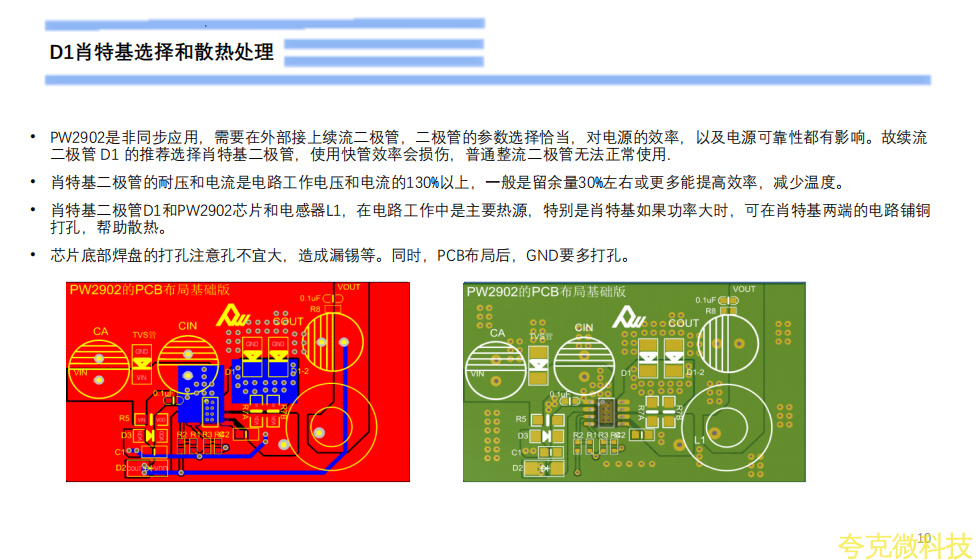

     PW2902是非同步应用,需要在外部接上续流二极管,二极管的参数选择恰当,对电源的效率,以及电源可靠性都有影响。故续流二极管 D1 的推荐选择肖特基二极管,使用快管效率会损伤,普通整流二极管无法正常使用.

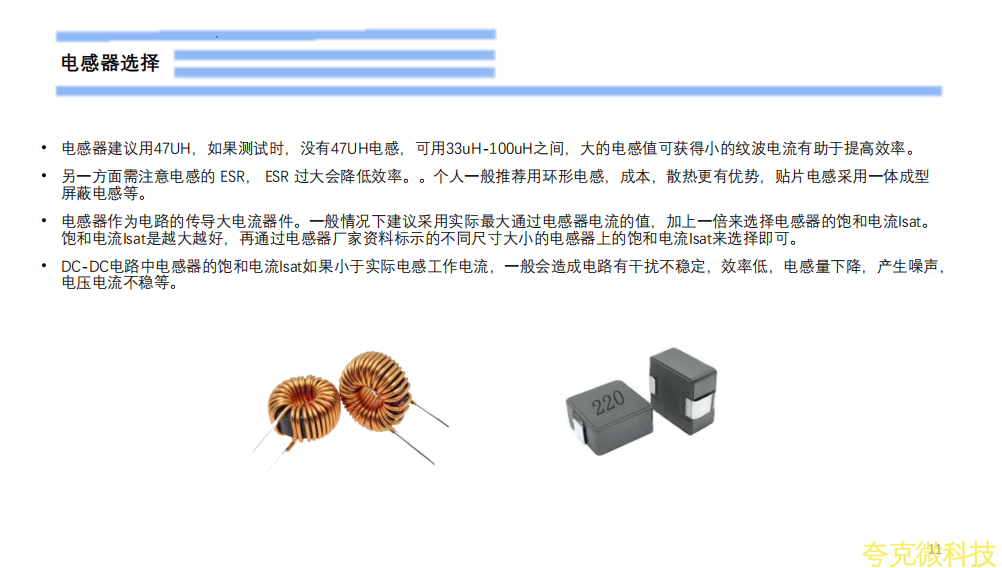

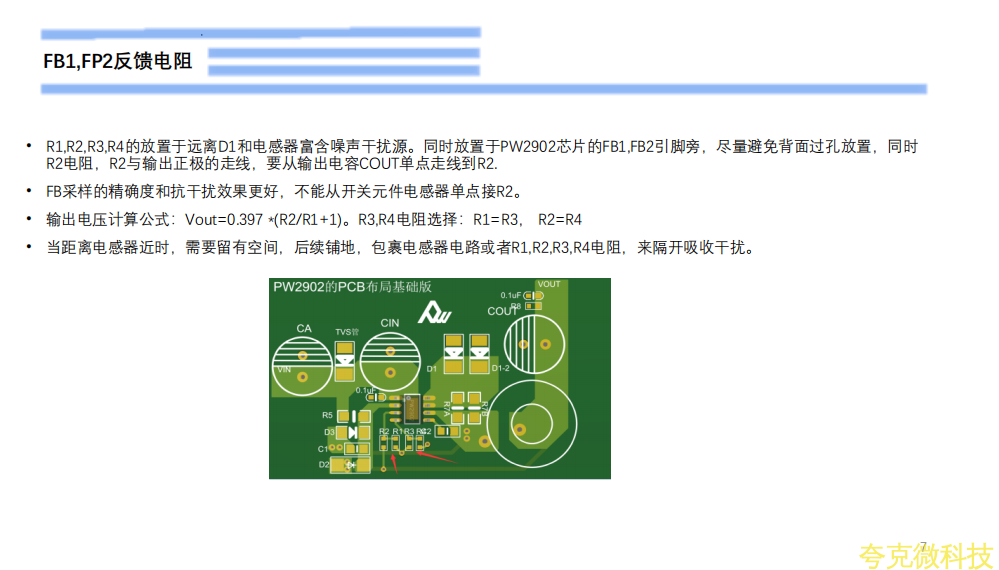

        电感器作为电路的传导大电流器件。一般情况下建议采用实际最大通过电感器电流的值,加上一倍来选择电感器的饱和电流Isat。饱和电流Isat是越大越好,再通过电感器厂家资料标示的不同尺寸大小的电感器上的饱和电流Isat来选择即可。
