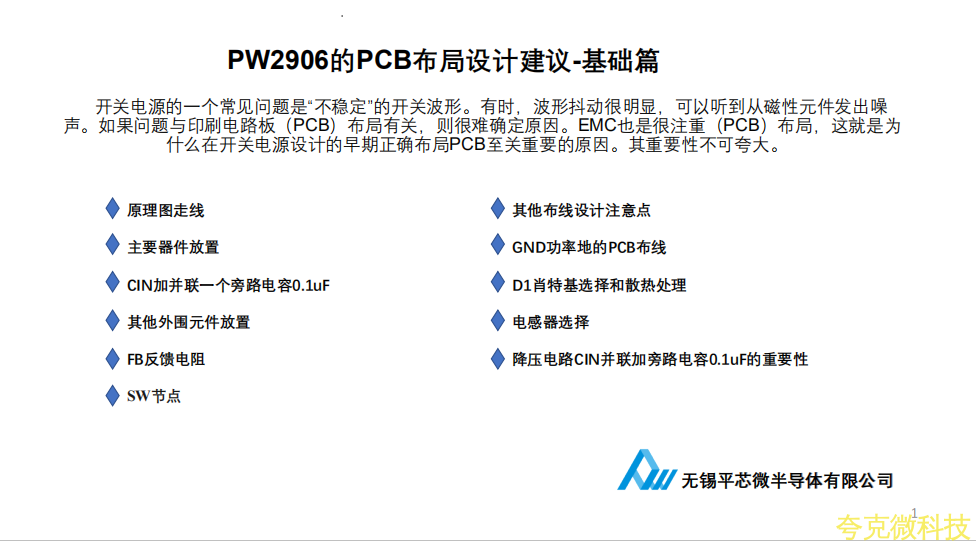

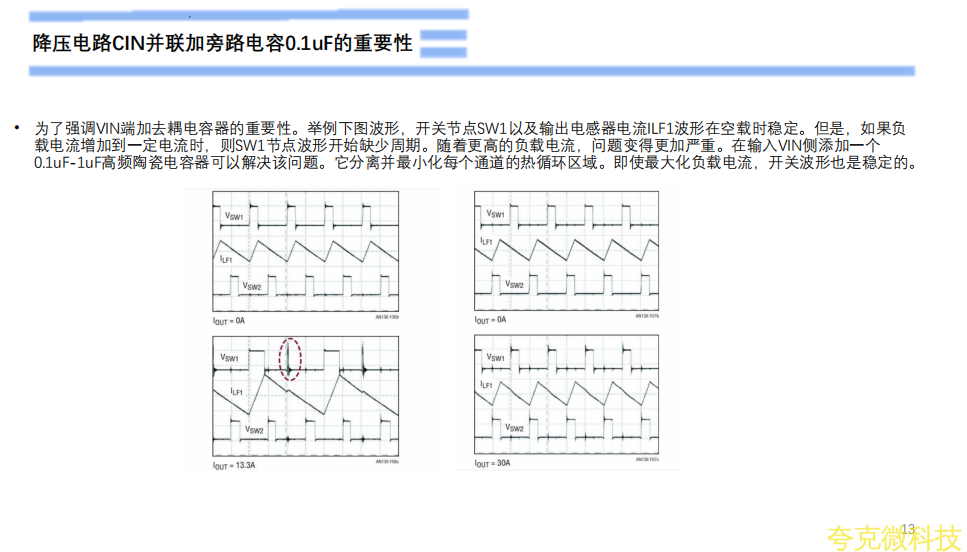

     开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

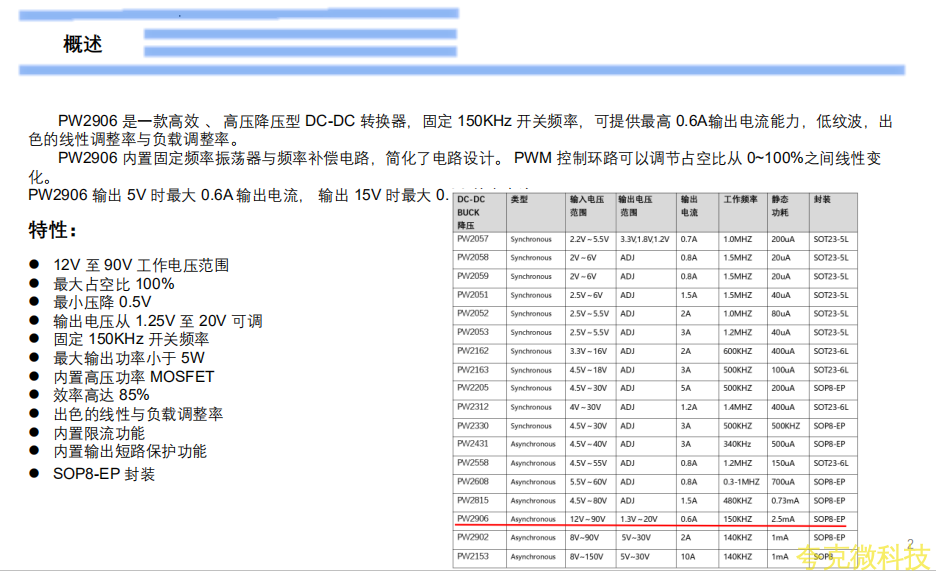

        PW2906 是一款高效 、 高压降压型 DC-DC 转换器,固定 150KHz 开关频率,可提供最高 0.6A输出电流能力,低纹波,出色的线性调整率与负载调整率。

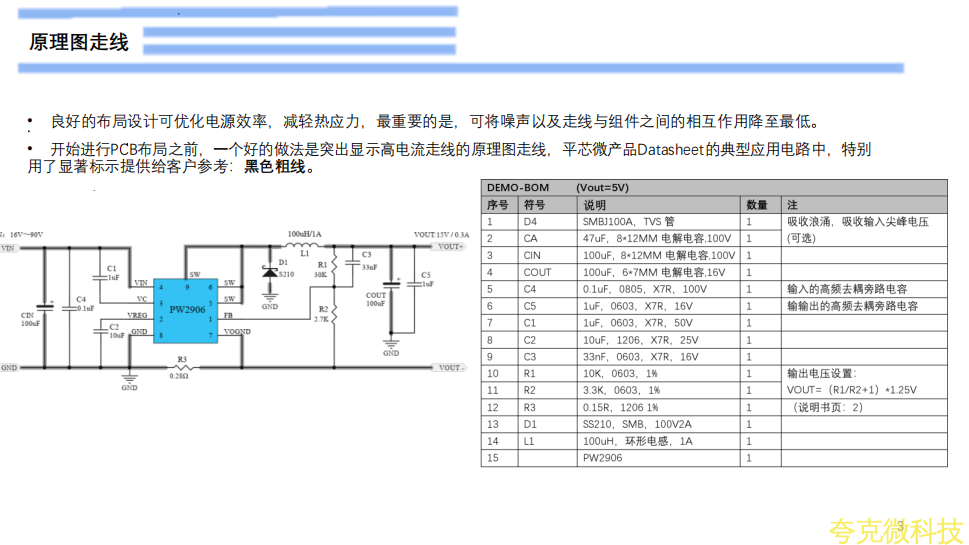

     良好的布局设计可优化电源效率,减轻热应力,最重要的是,可将噪声以及走线与组件之间的相互作用降至最低。

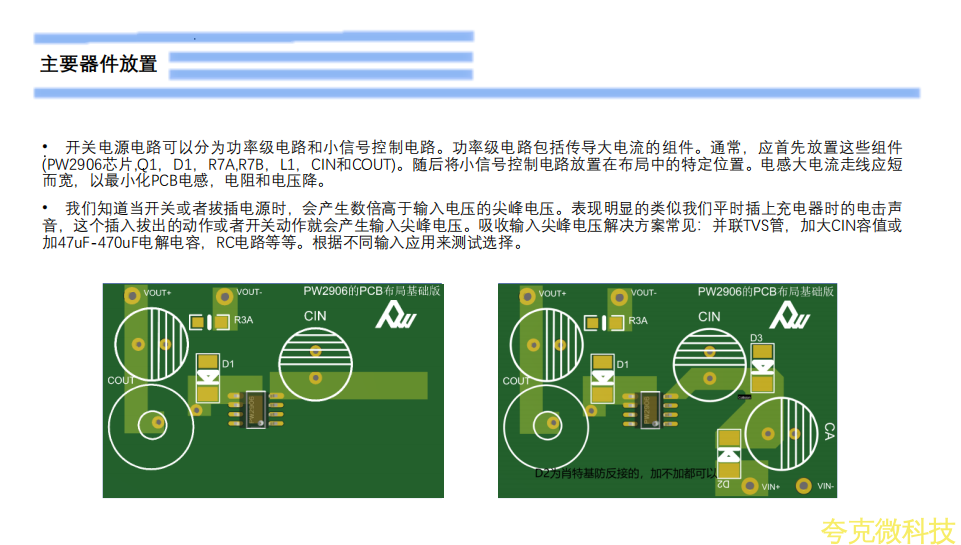

    开关电源电路可以分为功率级电路和小信号控制电路。功率级电路包括传导大电流的组件。通常,应首先放置这些组件(PW2906芯片,Q1,D1,R7A,R7B,L1,CIN和COUT)。随后将小信号控制电路放置在布局中的特定位置。电感大电流走线应短而宽,以最小化PCB电感,电阻和电压降.

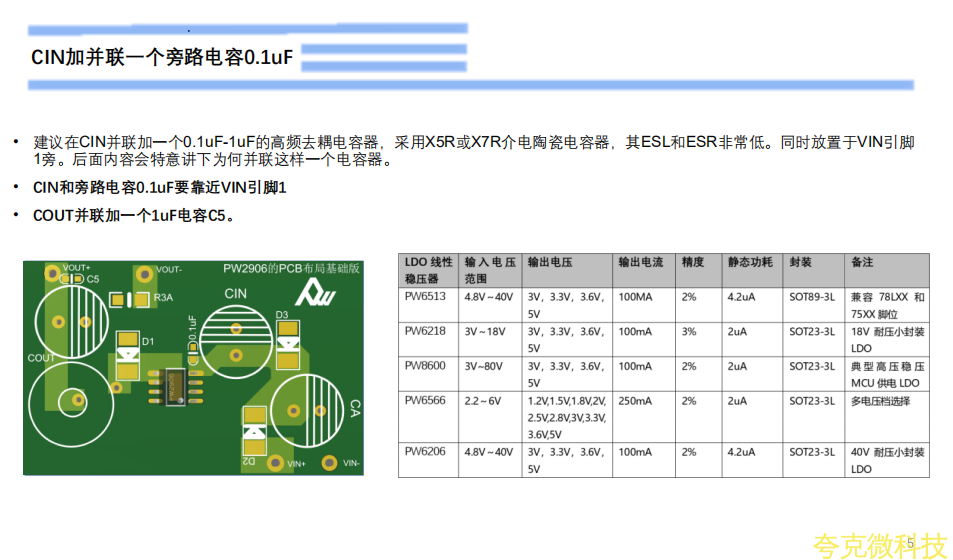

   PIN脚3,C1可采用0603封装。PIN脚2,C2可采用1206封装。

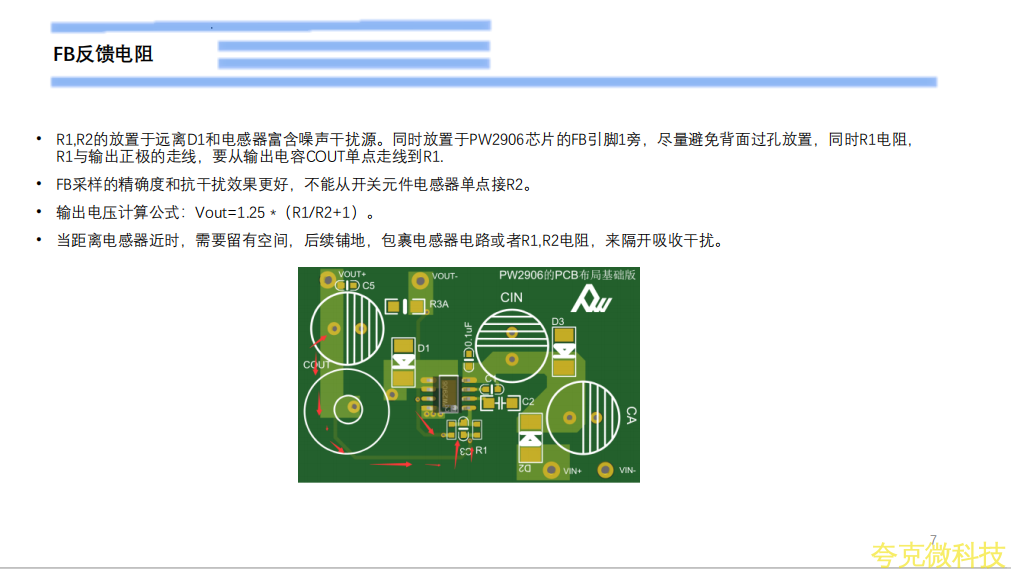

        FB采样的精确度和抗干扰效果更好,不能从开关元件电感器单点接R2。

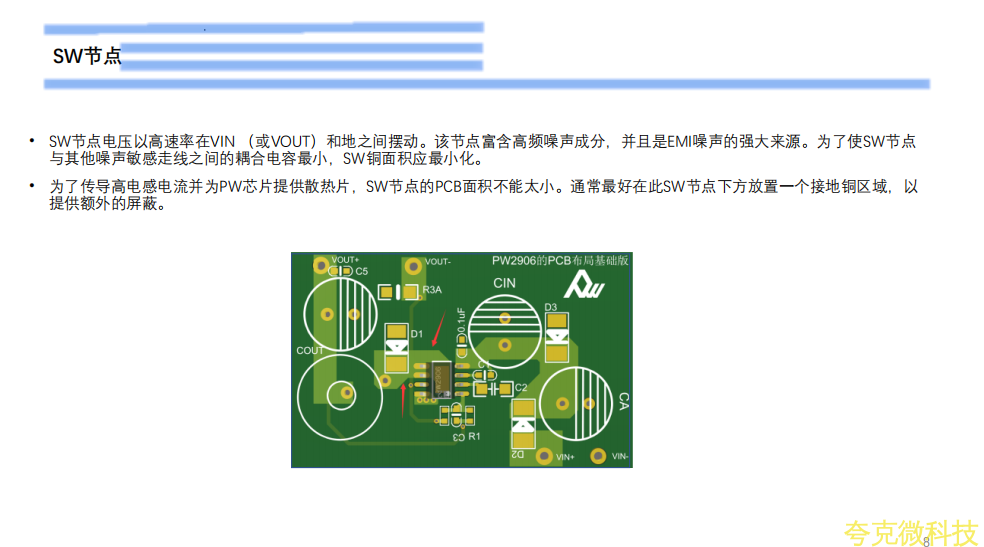

      为了传导高电感电流并为PW芯片提供散热片,SW节点的PCB面积不能太小。通常最好在此SW节点下方放置一个接地铜区域,以提供额外的屏蔽。

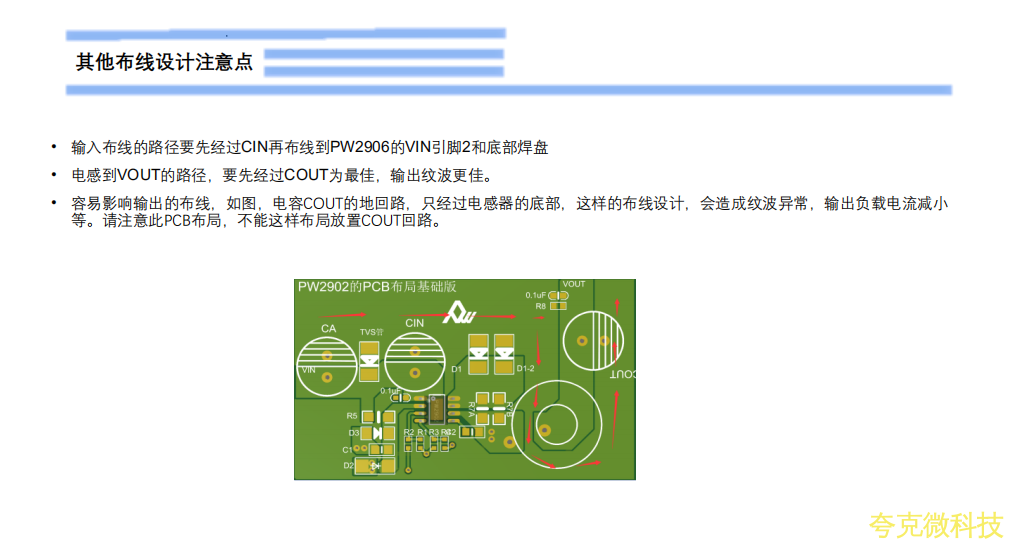

   电感到VOUT的路径,要先经过COUT为最佳,输出纹波更佳。

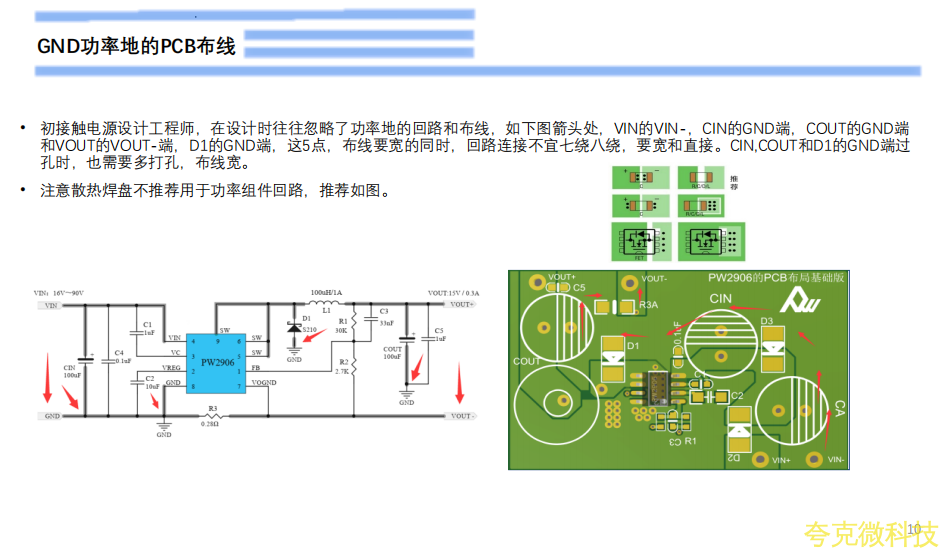

      初接触电源设计工程师,在设计时往往忽略了功率地的回路和布线,如下图箭头处,VIN的VIN-,CIN的GND端,COUT的GND端和VOUT的VOUT-端,D1的GND端,这5点,布线要宽的同时,回路连接不宜七绕八绕,要宽和直接。CIN,COUT和D1的GND端过孔时,也需要多打孔,布线宽。

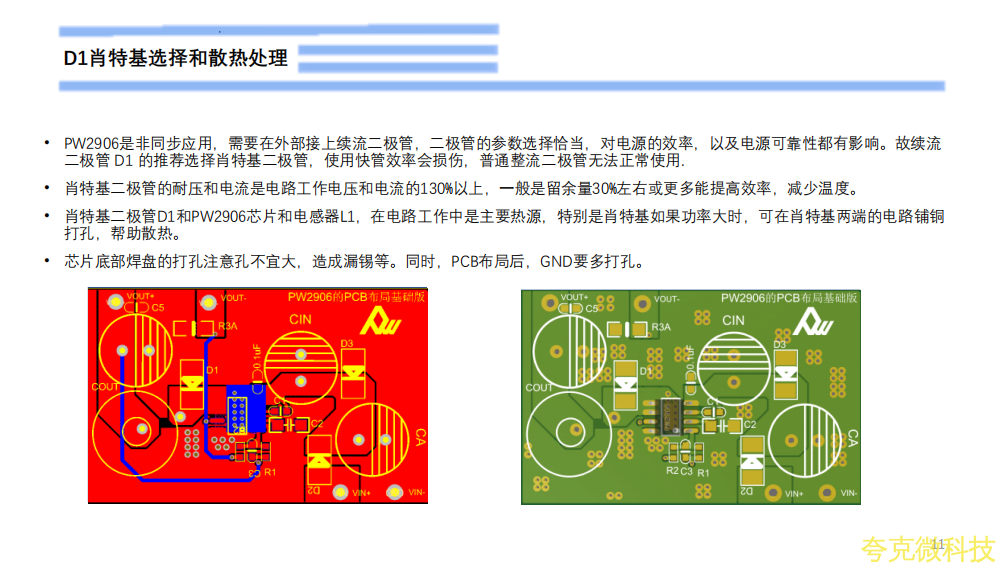

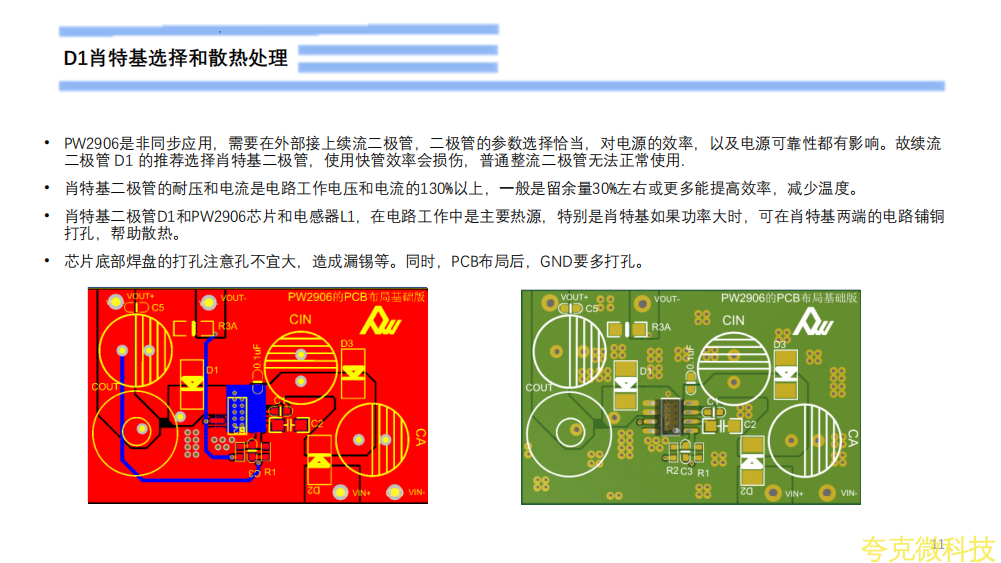

肖特基二极管的耐压和电流是电路工作电压和电流的130%以上,一般是留余量30%左右或更多能提高效率,减少温度。

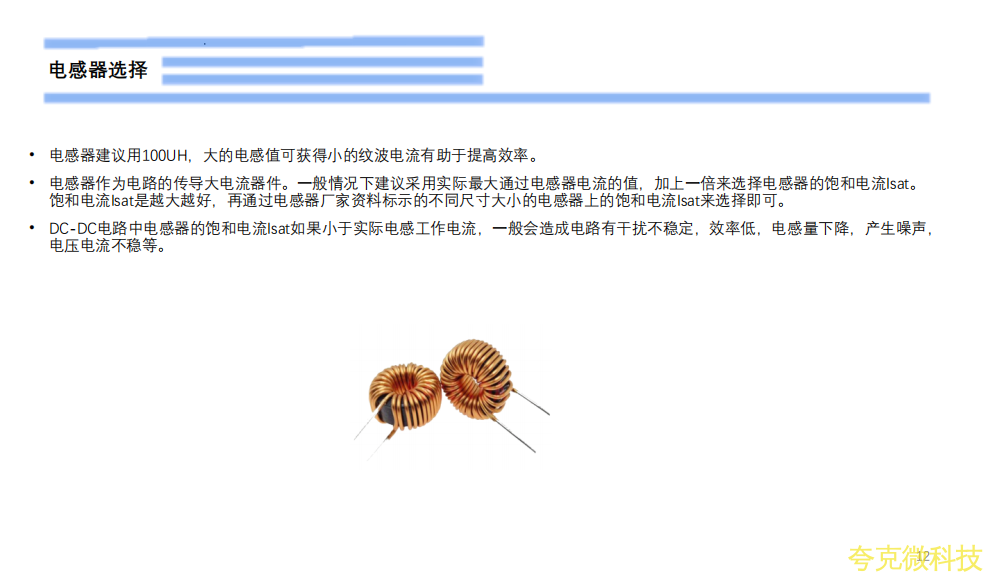

电感器作为电路的传导大电流器件。一般情况下建议采用实际最大通过电感器电流的值,加上一倍来选择电感器的饱和电流Isat。

饱和电流Isat是越大越好,再通过电感器厂家资料标示的不同尺寸大小的电感器上的饱和电流Isat来选择即可。
