两节干电池升压芯片,PW5100输出3.3V恒压500MA

2021-05-08 18:28:00
技术管理员
原创
1693

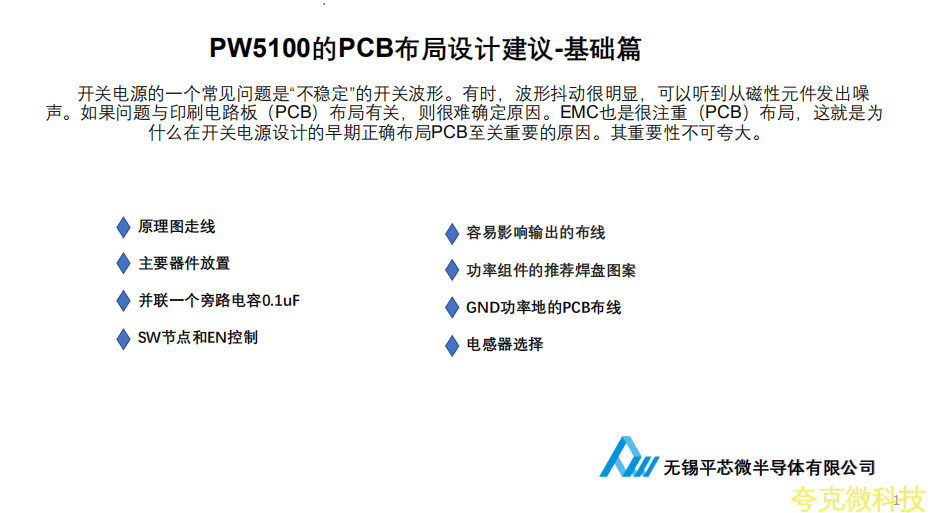

    开关电源的一个常见问题是“不稳定”的开关波形。有时,波形抖动很明显,可以听到从磁性元件发出噪声。如果问题与印刷电路板(PCB)布局有关,则很难确定原因。EMC也是很注重(PCB)布局,这就是为什么在开关电源设计的早期正确布局PCB至关重要的原因。其重要性不可夸大。

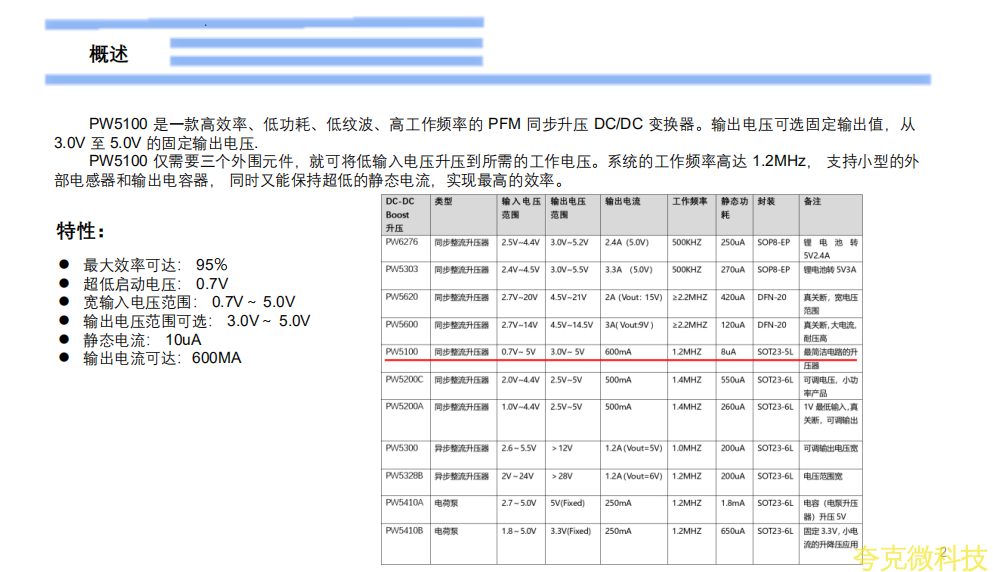

      PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。输出电压可选固定输出值,从

3.0V 至 5.0V 的固定输出电压.

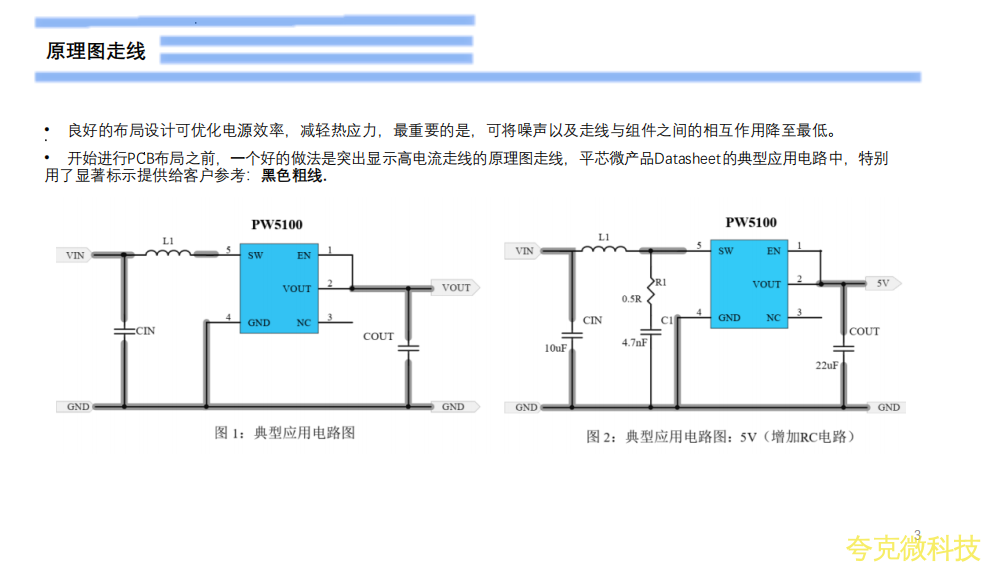

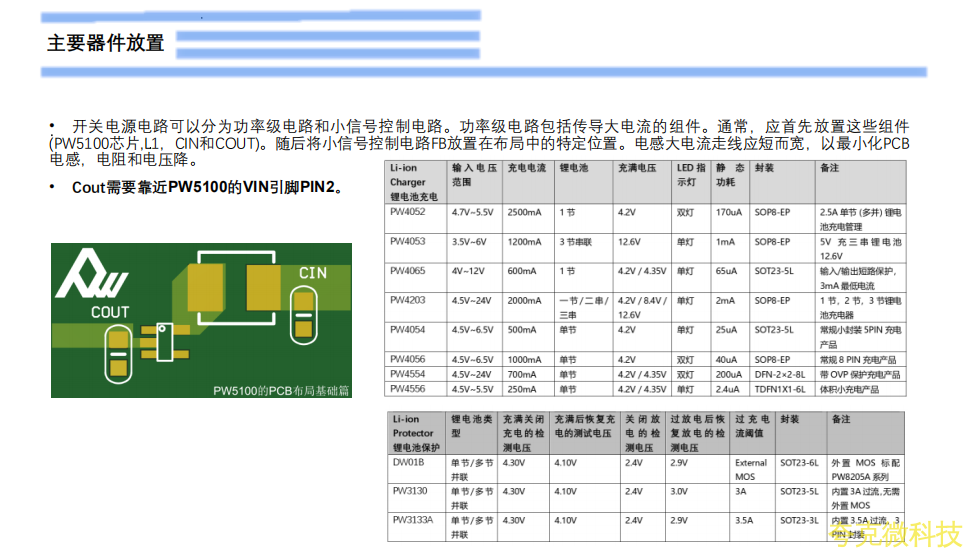

    开始进行PCB布局之前,一个好的做法是突出显示高电流走线的原理图走线,平芯微产品Datasheet的典型应用电路中,特别用了显著标示提供给客户参考:黑色粗线.

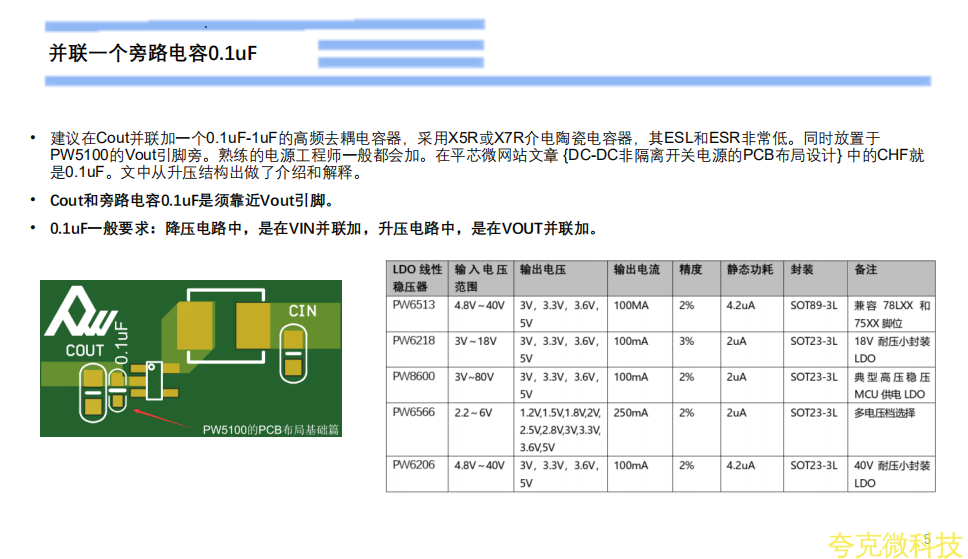

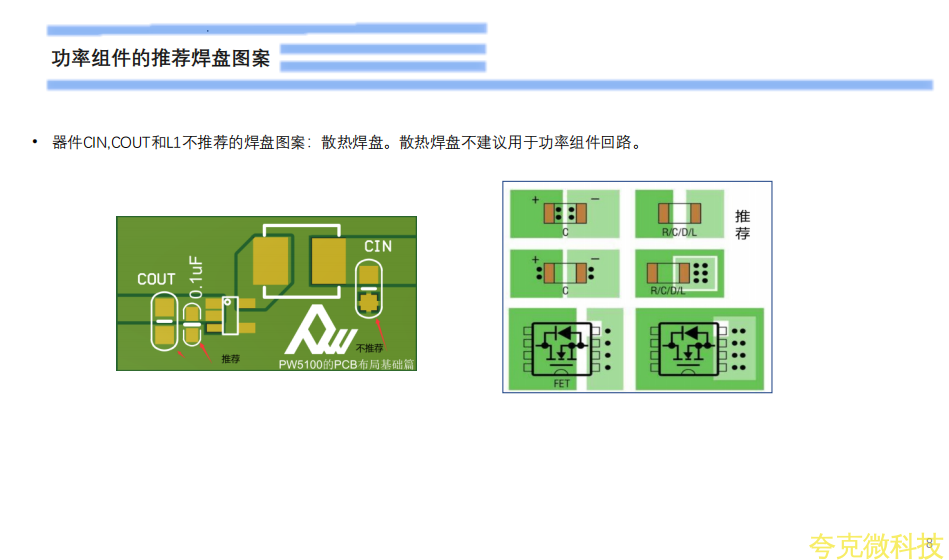

      建议在Cout并联加一个0.1uF-1uF的高频去耦电容器,采用X5R或X7R介电陶瓷电容器,其ESL和ESR非常低。同时放置于PW5100的Vout引脚旁。熟练的电源工程师一般都会加。在平芯微网站文章 {DC-DC非隔离开关电源的PCB布局设计} 中的CHF就是0.1uF。文中从升压结构出做了介绍和解释。

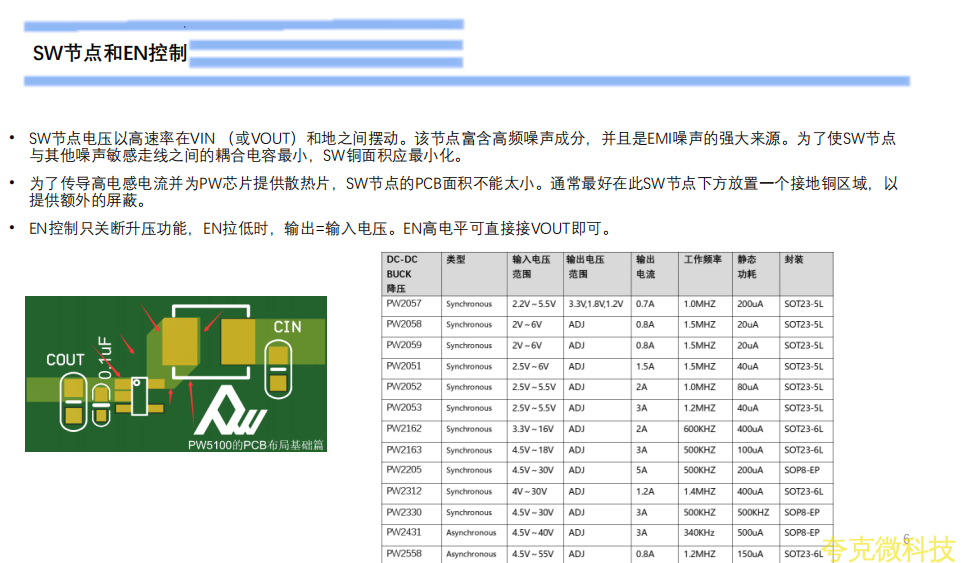

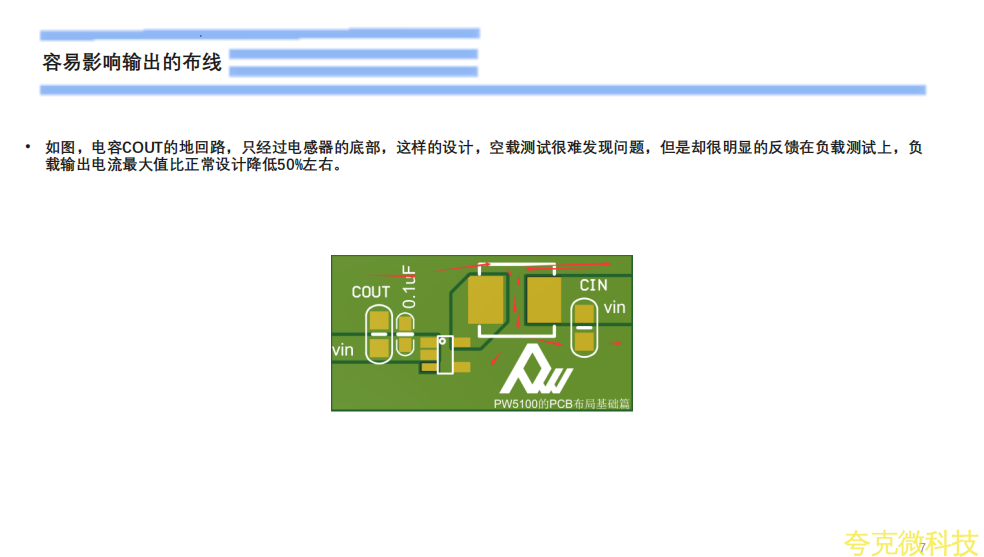

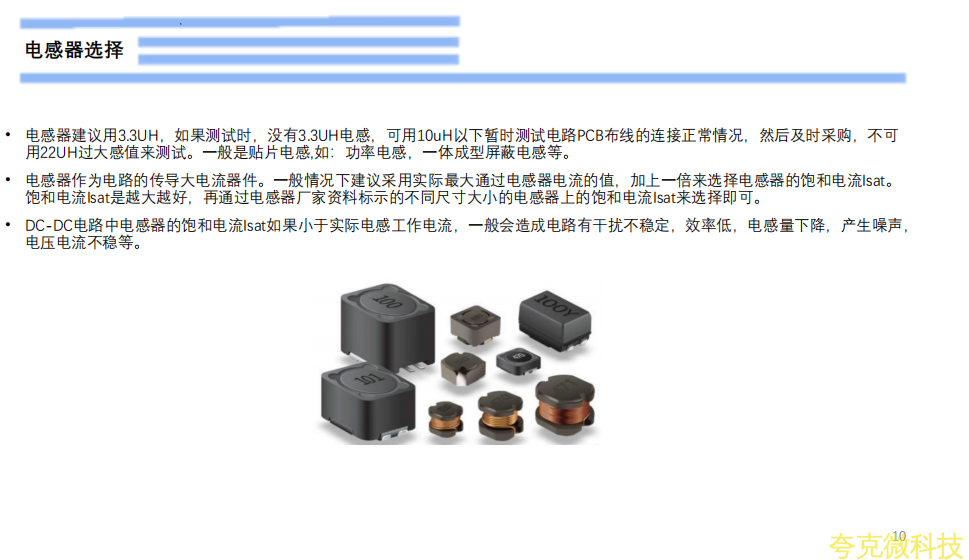

      为了传导高电感电流并为PW芯片提供散热片,SW节点的PCB面积不能太小。通常最好在此SW节点下方放置一个接地铜区域,以
提供额外的屏蔽。
