2.4V转3.3V电源芯片,2V转3.3V电路图

2021-05-10 15:20:00
技术管理员
原创
1743

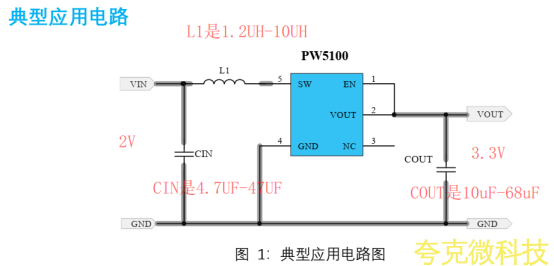

                                              镍氢可充电电池2.4V 3.3V 2V 3.3V稳压供电输出电路图


    PW5100 可以实现2.4V 3.3V 2V 3.3V 的稳压电源电路,输出电流500MA.静态电流10uA SOT23-5 封装。输出纹波低,轻载性能高(轻载电感推荐6.8UH-10UH .


  PW5100 是一款高效率、低功耗、低纹波、高工作频率的PFM同步升压DC/DC变换器。 输出电压可以进行内部调节,实现从 3.0V 至 5.0V 的固定输出电压,调节步进为 0.1V。


  PW5100仅需要三个外围元件,就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz,支持小型的外部电感器和输出电容器,同时又能保持超低的静态电流,实现最高的效率。


  输入电容

  只要输入电源稳定,即使没有输入滤波电容, DC-DC 电路也可以输出低纹波、 低噪声的电源电压。但是当电源离 DC-DC 电路较远,建议在 DC-DC 的输入端就近加上 4.7uF 以上的滤波电容,可以减小输出的噪声。
